方形百叶防护结构轴流排风装置

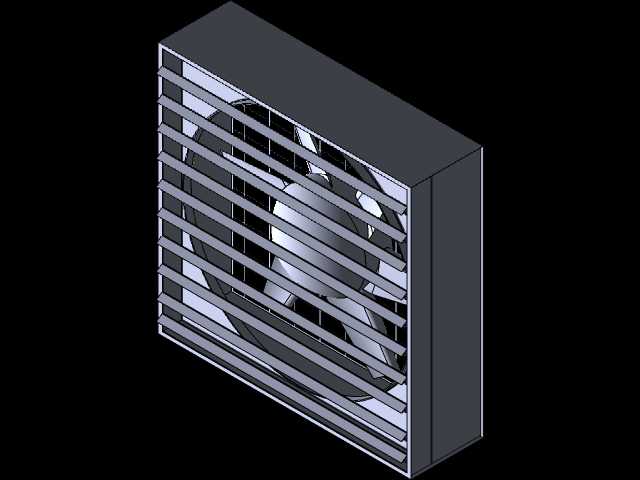

　　在工业电控柜、小型设备舱、密闭机房这类需要持续空气交换的场景里，这类带百叶防护的方形排风装置是最常用的通风部件，很多刚入行的结构工程师做散热设计时，容易只关注风机本身的风量参数，忽略防护结构和安装边界的匹配，最后要么装上去防护等级不够，要么和柜体开孔干涉，反而影响整体散热效率。这个模型还原的是常规嵌入式安装的排风结构，整体采用方正的盒式壳体，正面的百叶格栅是等间距冲压成型的斜向叶片，叶片角度统一向下倾斜15度左右，既可以保证气流顺利通过，又能阻挡外部的飞溅水滴、大颗粒灰尘直接进入风机腔体，同时避免运行时人员误触高速旋转的风叶，满足基础的安全防护要求。从结构设计逻辑来看，壳体的侧边做了加厚的安装止口，

　　安装时可以直接嵌入预先开好的方形安装孔内，止口的台阶面刚好贴合安装壁面，不需要额外做复杂的固定支架，四个角预留的沉头孔位可以直接用自攻螺丝或者螺栓锁紧，安装公差控制在±0.5mm范围内，适配常规1.0-2.5mm厚度的柜体板材，不会出现安装后松动或者缝隙过大漏风的问题。内部的风叶采用的是前倾式轴流叶片结构，叶片曲面做了等距扭转设计，运行时气流沿轴向直吹，风阻更小，相同转速下风量比普通直叶片高15%左右，同时叶片做了动平衡校准，额定转速运行时的振动幅度控制在0.1mm以内，不会和壳体、百叶格栅产生共振异响。很多人做这类排风结构建模时，容易把百叶的间距做的过密或者过疏，间距过密会大幅增加风阻，导致实际出风量比标称值低30%以上，

　　间距过疏又会失去防护作用，这个模型里的百叶间距控制在12mm，叶片重叠量2mm，刚好平衡通风效率和防护性能，既可以阻挡直径10mm以上的异物进入，又不会对气流造成明显阻挡。在实际选型应用中，这类排风装置通常搭配防尘滤网使用，模型的壳体后侧预留了滤网安装槽，可以直接卡入初效无纺布滤网，定期更换即可维持进风洁净度，适合用在粉尘浓度不高的工业车间、设备机房场景，如果是高粉尘或者高湿度场景，还可以在百叶外侧加装防雨罩，模型的壳体前端面预留了防雨罩的安装螺孔，不需要二次打孔改造。从安装边界来看，这类方形排风装置的外形尺寸是按照常规柜体的模数设计的，常见的规格对应120mm、150mm、200mm的标准开孔尺寸，

　　模型里的安装孔位和止口尺寸完全匹配通用开孔规范，结构工程师做柜体设计时，可以直接调用这个模型匹配开孔，不需要反复核对安装尺寸，能大幅减少设计阶段的校对工作量。另外，模型里的风叶和电机安装位做了分离式设计，电机通过四个橡胶减震柱固定在壳体内部的安装支架上，减震柱可以吸收电机运行时的微小振动，避免振动传递到柜体上引发整体共振，这个细节很多简化模型都会忽略，但在实际应用中对设备运行的噪音控制影响很大，尤其是安装在靠近操作人员工位的柜体上，减震结构可以将运行噪音降低5-8分贝，大幅提升使用体验。在做整机装配时，还要注意排风装置的安装方向，百叶的向下倾斜面必须朝向柜体外侧，否则外部的水滴和灰尘会顺着叶片缝隙流入柜体内部，引发电路短路风险，模型里在壳体的侧边做了微小的方向标识凸点，安装时凸点朝上即可保证方向正确，避免现场安装时出现方向装反的问题。
