台式底座风扇整机结构三维建模

　　日常民用与小型商用场景里，台式底座风扇是小范围空气循环最常用的送风设备，不管是家庭桌面工位、小型门店收银台、车间临时操作岗，还是学生宿舍书桌区域，这类带稳定底座的台扇都能依靠较低的占用面积，实现定向区域的空气扰动，提升局部环境的人体舒适度。和壁挂扇、落地扇不同，底座式台扇不需要依托墙面固定，也不需要大尺寸支撑脚占地，移动时只需要握持立柱或者底座就能随意转移位置，适配临时调整送风点位的使用需求。

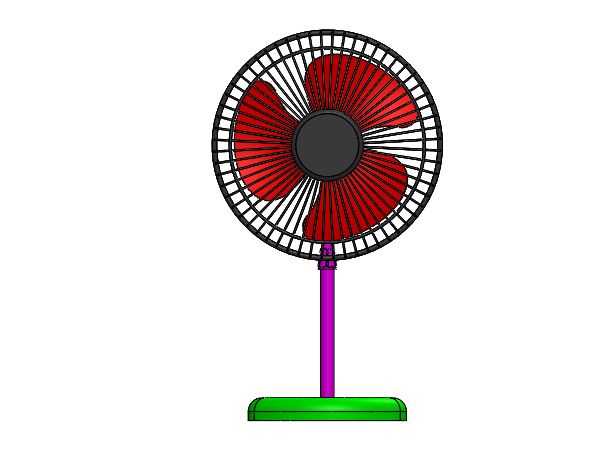

　　从结构拆分来看，这套模型完整还原了台扇的几个核心功能模块：最下方的注塑底座承担整机配重与稳定作用，设计时需要考虑重心落点，确保扇头仰俯调整到最大角度时，整机不会出现前倾翻倒的情况，底座底部通常会预留防滑胶垫的安装位，增大和放置台面的摩擦力，避免运行振动带来的位置滑移。中间的立柱是连接底座与上部扇头的支撑结构，既要承担扇头的全部重量，还要预留俯仰调节的铰接空间，部分同类型产品会在立柱内部藏入电源线走线槽，避免线材外露影响外观同时减少线材剐蹭损坏的概率。上部的扇头部分包含后网罩、扇叶、前网罩、驱动电机安装位几个核心部分，网罩采用径向辐条加外圈加强筋的结构，辐条间距控制在安全范围内，避免手指误入接触运转的扇叶，同时辐条的排布角度还要尽可能降低气流穿过时的风阻与紊流噪音。扇叶采用三叶片曲面设计，叶片的扭角从叶根到叶缘做渐变处理，匹配电机的额定转速区间，在保证送风量的同时控制运转噪音，叶型曲面的弧度经过反复调整，能让吹出的气流覆盖范围更均匀，不会出现局部风速过高的硬风感。

　　建模过程中，各部件的装配边界做了精准还原：底座和立柱的连接采用卡扣加螺丝柱的固定结构，不需要额外辅助件就能完成预装，立柱和扇头的铰接位置预留了阻尼垫片的安装间隙，调整仰俯角度后可以依靠阻尼力保持姿态，不会出现扇头自动下坠的问题。网罩的固定采用外圈锁扣结构，前后网罩对齐后旋转锁扣就能完成紧固，不需要额外工具，方便后续拆卸清洁扇叶与网罩积灰。扇叶和电机输出轴的配合采用D型轴孔设计，避免运转时扇叶和轴之间出现打滑空转，轴孔端部预留了锁止螺丝的安装位，确保长期运转扇叶不会出现轴向窜动。

　　从实际工程应用角度，这套模型可以作为小型家用送风设备结构设计的参考模板，设计人员可以在这个基础结构上调整扇叶数量、网罩造型、底座配重比例，衍生出不同送风参数、不同外观风格的台扇产品，也可以用于教学场景中，讲解小型家电的整机装配逻辑、塑料件结构设计要点、运动部件安全防护设计思路，帮助刚入行的结构设计人员理解从功能需求到结构落地的完整设计流程。建模时各部件的拔模角度、壁厚都按照常规注塑工艺要求做了预留，直接调整细节尺寸就能用于模具开发的参考，不需要重新做工艺性修正，能缩短同类产品的前期开发周期。
