30毫米规格方形轴流散热风机结构

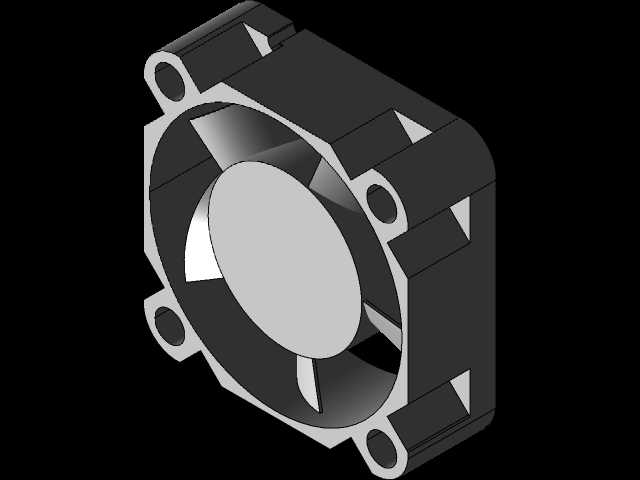

　　在紧凑型电子设备、工业控制板卡、小型仪器仪表的热设计环节中，小尺寸轴流风机是最常用的主动散热部件，这类30毫米见方的轴流风机，是目前小功率电子设备散热选型中覆盖率极高的规格，很多嵌入式工控模块、小型传感器变送单元、桌面级外设、紧凑型电源模块的散热风道设计，都会优先匹配这个尺寸的风机，它的安装边界不会占用过多PCB板上的布局空间，同时能提供足够的静压推动空气流过发热器件表面，带走芯片、功率管、整流模块工作时产生的累积热量，避免器件因结温过高触发降频、寿命衰减甚至热击穿故障。从结构设计上看，这款风机采用了行业通用的方形外框设计，四个角预留了标准的安装通孔，孔位间距匹配30mm风机的通用安装规范，

　　安装时既可以使用螺丝直接锁固在设备壳体的安装柱上，也可以搭配减震橡胶钉实现软固定，降低风机运转时的振动传递到设备壳体上产生共振噪音。外框的边角做了小尺寸的切边处理，不是完全的直角结构，一方面可以避免安装时直角边缘割伤装配人员的手指，另一方面也能在紧凑的安装腔体内避让相邻的结构筋位、走线槽或者接插件，减少装配干涉的概率。风机的风轮采用轴流式叶片设计，叶片的倾斜角度经过优化，在额定转速下可以平衡风量与噪音表现，叶片和外框内壁之间预留了均匀的转动间隙，既不会因为间隙过大产生回流损失风压，也不会因为间隙过小导致叶片转动时蹭到外框内壁产生卡滞或者异音。外框的中心位置设置了轮毂安装位，用来固定电机的定子部分，轮毂的曲面做了导流过渡，

　　空气进入风轮区域时不会因为直角断面产生额外的风阻，进风侧的外框边缘做了微小的倒角引导气流进入，出风侧的框体结构则做了平直设计，方便气流顺着风道直接吹向发热区域。在实际选型适配时，这个尺寸的风机通常适配10W到30W左右的发热功率场景，很多小型传感器的变送外壳、工业通讯模块、车载小型电子单元的散热设计中，都会把这个尺寸的风机作为标准散热配置，设计安装结构时只需要按照外框的30mm见方尺寸预留安装腔，同时保证进出风侧没有被结构件完全遮挡，就能让风机发挥出应有的散热能力。建模过程中，这类风机的结构还原需要重点关注几个关键尺寸：外框的整体厚度、安装孔的中心距与孔径、风轮的最大转动直径、轮毂的直径与突出高度，

　　这些尺寸直接决定了后续装配时是否会出现干涉问题，很多结构工程师在做设备布局时，如果忽略了风机出线侧的空间预留，或者安装孔位的公差放得不合理，就会导致装配时风机装不进去，或者出线被挤压破损。另外，风机外框上的安装通孔通常是沉孔设计，螺丝锁入后螺丝头不会突出外框表面，避免螺丝头突出后挡住风轮转动，或者和相邻的PCB板上的元件产生干涉，这个细节在建模时也需要准确还原，否则导出的装配图在实际生产装配时很容易出现问题。从风道设计的角度来说，这类小尺寸轴流风机的风压不算高，所以在结构设计时要尽量避免在进出风侧设置密集的格栅或者遮挡物，否则会大幅降低实际通风量，很多新手工程师在做壳体设计时，为了外观好看把进出风孔开得很小或者格栅做的很密，最后导致散热效果达不到设计要求，不得不重新开模调整，反而增加了开发成本。这款风机的结构设计完全遵循行业通用的安装规范，不管是替换现有设备上的同规格风机，还是在新设备开发中做选型适配，都可以直接参考这个模型的尺寸做安装位设计，不需要额外调整孔位或者腔体尺寸，能有效缩短结构设计的周期，减少反复核对尺寸的工作量。
