多腔式瓶体吹塑成型模具结构设计

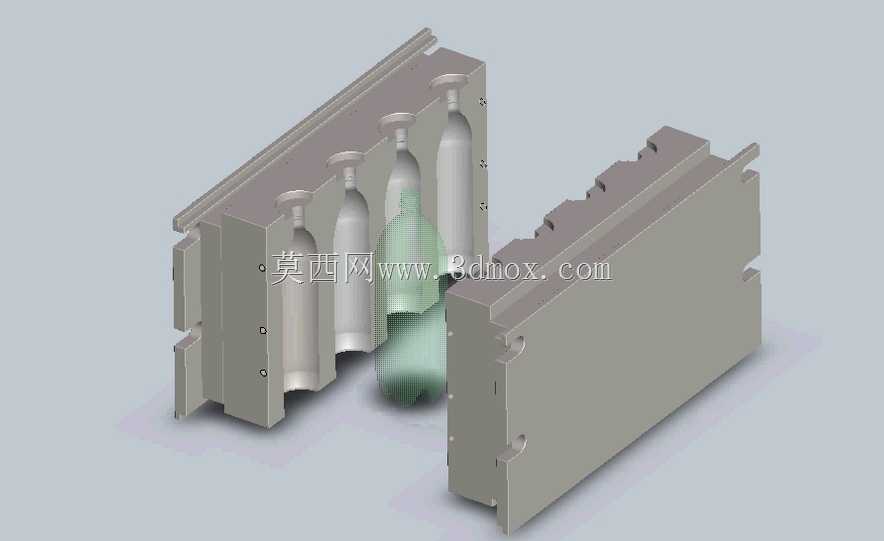

　　这套多腔式吹塑成型模具，主要面向中空塑料包装瓶的批量生产场景，在食品包装、日化用品包装、医药包装领域的吹塑生产线上有广泛适配性，可直接配套常规往复式吹塑设备完成连续化生产作业。整套模具采用一模四腔的排布设计，模腔沿模具长度方向等距阵列排布，相邻模腔的中心距经过严格核算，既保证合模过程中各腔的锁模压力均匀分布，避免出现飞边、瓶壁厚薄不均的成型缺陷，也预留了足够的冷却水道布设空间，保障连续生产过程中的模温稳定。从结构设计逻辑来看，模具分模面沿瓶体轴向中心平面设置，合模时两半模通过侧边的定位凸台与凹槽完成精准对位，定位结构的配合公差控制在0.02mm以内，可有效避免合模错位导致的瓶体合模线错位、瓶身变形问题。

　　模腔的轮廓完全匹配目标瓶体的外形曲面，在瓶身的过渡圆角位置做了0.5mm的圆角优化，既可以减少吹塑过程中型坯在模腔内的拉伸应力集中，降低瓶身成型后出现应力开裂的概率，也能让成型后的瓶体外壁过渡顺滑，无明显的棱角应力痕。模具的安装边界适配常规吹塑设备的模架安装尺寸，模具整体厚度方向预留了标准的设备装夹余量，上下端面设置了通用的螺孔安装位，可直接通过压板固定在吹塑机的动定模安装板上，不需要额外加工转接板，能减少产线换模的调整时间。在功能设计上，每个模腔对应位置都设置了独立的型坯导入切口与余料切除刀口，合模过程中可同步完成型坯的夹持与余料冲切，不需要后续单独设置切边工序。模具内部的冷却水道采用随形排布设计，

　　水道距离模腔表面的距离保持均匀的12mm，水道直径设置为10mm，冷却水可沿水道在模腔周边形成稳定的循环回路，将吹塑过程中塑料型坯传递的热量快速带走，让瓶体在模腔内快速冷却定型，缩短单件产品的成型周期。模具的开合模导向结构设置在模具的两端，采用加长的导向块配合结构，导向面做了耐磨处理，可承受长期开合模过程中的往复摩擦，减少模具使用过程中的导向磨损量，延长模具的整体使用寿命。针对吹塑过程中模腔内的空气排出需求，在模腔的顶部、底部以及瓶身曲面的凹陷位置，都设置了微米级的排气缝隙，这些排气缝隙的深度控制在0.03mm以内，既可以在吹胀型坯时快速将模腔内的空气排出，避免瓶身出现缺料、鼓包、表面麻点的缺陷，也不会让熔融的塑料渗入缝隙形成飞边，

　　减少后续产品的修整工作量。这套模具的结构设计充分考虑了批量生产的维护便利性，模腔部分采用可拆分的镶件结构，当后续需要生产不同规格的瓶体时，只需要更换对应模腔镶件即可，不需要重新制作整套模架，能大幅降低多规格产品生产的模具投入成本。同时在模具的余料排出位置设置了倾斜的导料斜面，成型后切除的料头可沿斜面自动滑落至设备的料头收集区域，不需要人工频繁清理模面的余料，提升连续生产的作业效率。在实际生产适配中，这套模具可适配PP、PE、PETG等多种常用吹塑塑料的加工温度区间，模腔表面的抛光粗糙度达到Ra0.8，成型后的瓶体外壁无需额外抛光处理就可直接进行后续的印刷、贴标工序，匹配包装行业的产品外观要求。
