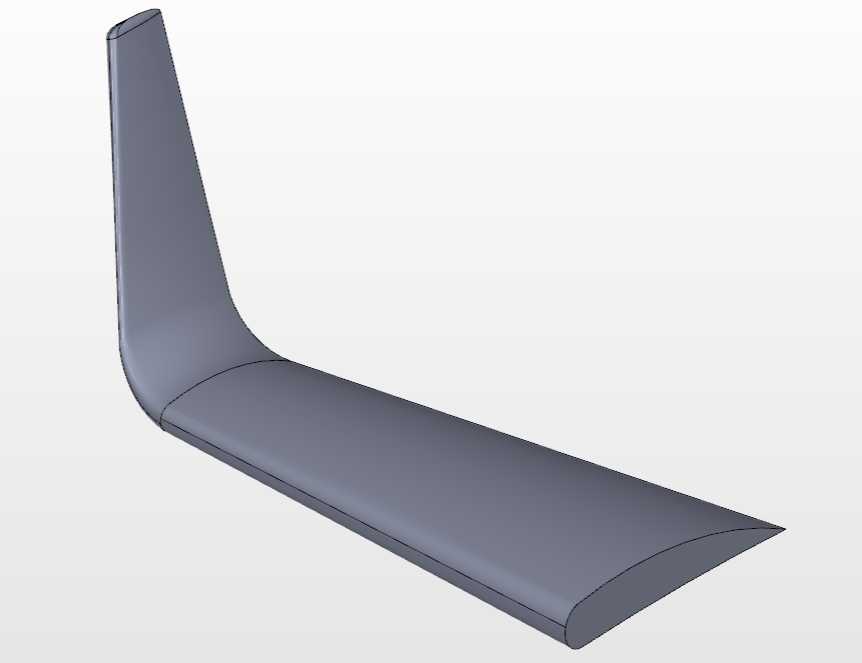

在陆上及海上风电场的实际运维场景中,水平轴风力涡轮机的叶尖区域一直是气动损失控制的核心点位,常规直叶片在运行到叶尖位置时,叶片压力面与吸力面的气流会形成绕流涡,这部分叶尖涡不仅会拉低整支叶片的气动效率,还会带来额外的气动噪声,长期作用下甚至会加剧叶尖段的结构疲劳。本次设计的小翼结构,正是针对叶尖区域的气流特性开发的专用附加部件,安装位置严格匹配叶片顶端的型面衔接边界,不需要对原有叶片的主体结构做破坏性改动,仅需在叶尖预制的安装位完成贴合固定即可。
从功能逻辑上看,这款小翼的核心作用是重构叶尖区域的气流流场,打断叶尖涡的生成路径,降低叶尖位置的诱导阻力,让叶片扫风面内的气流做功效率得到提升。在设计阶段,首先要匹配对应功率等级风力机叶片的叶尖翼型弦长,小翼的根部型面完全贴合叶尖端面的翼型轮廓,过渡段采用大曲率顺滑曲面,避免出现直角台阶带来的附加气流分离;小翼向上弯折的角度经过多轮流场迭代校准,既保证对叶尖涡的抑制效果,又不会因为弯折角度过大带来额外的结构载荷,增加叶片根部的弯矩负担。
外形设计上,小翼整体采用流线型变截面结构,从根部到翼尖弦长逐步收窄,厚度也随弦长同步递减,翼型选用低速高升阻比的低速翼型族,适配风力机运行时的叶尖线速度对应的来流马赫数,保证在不同风速工况下,小翼自身都不会出现过早的气流失速。安装边界方面,小翼根部的连接面预留了与叶片叶尖完全匹配的定位基准,安装时可以直接贴合叶尖端面,配合结构胶与预埋螺栓完成双重固定,连接位置的缝隙做了导圆过渡处理,避免运行过程中出现应力集中,也防止雨水、沙尘进入连接缝隙造成结构腐蚀。
在流场验证环节,将装配好小翼的叶片模型导入计算域后开展CFD模拟,重点观测叶尖区域的速度矢量分布,对比加装小翼前后的叶尖涡强度、涡核位置以及叶片表面的压力分布变化。从模拟结果的反馈来看,加装该小翼后,叶尖位置的绕流涡被有效引导向小翼外侧偏移,叶片吸力面的低压区覆盖范围更贴近叶片设计的理想状态,叶尖段的升阻比有明显提升,同时叶尖位置的气流脉动强度下降,对应的气动噪声辐射也会同步降低。
结构设计层面,小翼的内部采用与主叶片一致的夹芯结构设计逻辑,表层为承力的复合材料铺层,内部填充轻质夹芯材料,在保证结构强度满足极端风载工况要求的前提下,尽可能降低自身重量,避免给叶片叶尖段增加过多的配重负担,防止影响整支叶片的动平衡特性。小翼的外表面粗糙度要求与主叶片保持一致,降低表面摩擦阻力,同时表面的防护涂层体系也匹配主叶片的耐候要求,能够适应高海拔、沿海高盐雾等不同风场的复杂环境,长期运行不会出现涂层脱落、表面侵蚀的问题。
在实际选型适配过程中,这款小翼可以根据不同型号叶片的叶尖尺寸做参数化调整,只需要修改根部弦长、弯折角度、展向长度几个核心参数,就可以快速适配不同功率等级、不同翼型系列的风力机叶片,不需要重新开展全流程的结构设计,能够大幅缩短定制化适配的周期。在安装作业环节,不需要将整支叶片拆卸到地面,具备高空作业条件的运维团队就可以在机舱位置完成小翼的加装作业,大幅降低了存量风场的改造难度与改造成本,适合在役风电机组的提效改造项目中推广应用。
