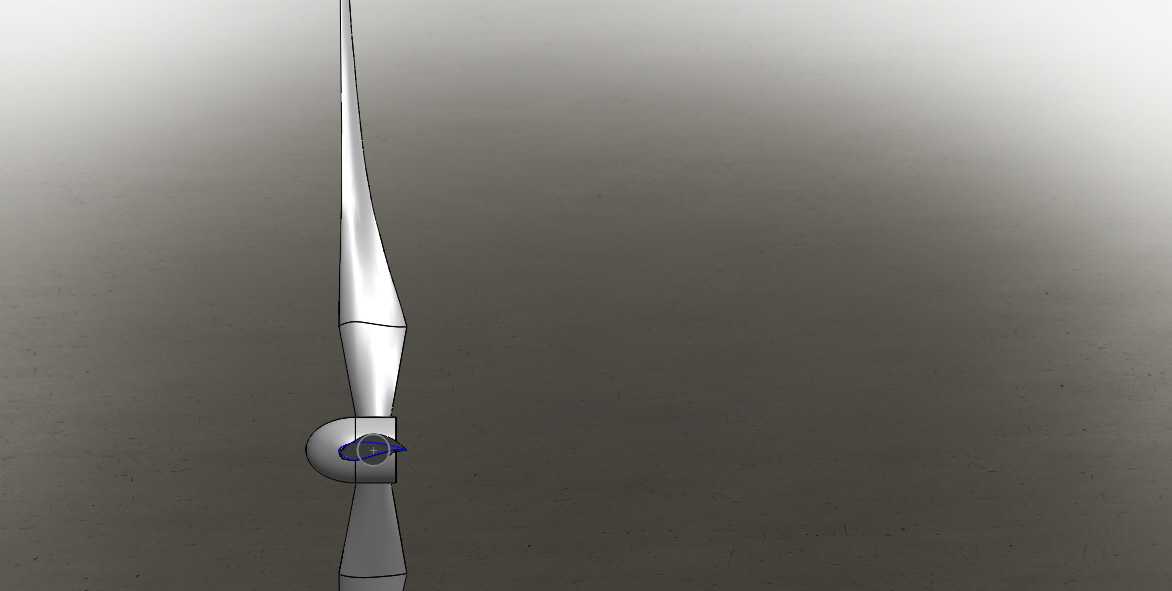

在陆上风电场与分布式风电项目的前期气动性能验证环节,转子作为风力发电机组捕获风能的核心部件,其翼型选型与结构形态直接决定了整机的风能利用效率与运行载荷水平。本次设计的风力涡轮机转子,核心围绕CFD流场分析需求搭建,并未做冗余的整机附属结构建模,所有几何特征均服务于气动仿真的边界条件设置,能够为叶片气动性能迭代、流场分布模拟提供精准的几何载体。
从实际应用场景来看,这类简化转子模型多用于中小型风力发电机组的前期研发阶段,尤其是在叶片翼型选型、桨距角匹配、不同来流风速下的载荷计算环节,不需要引入轮毂内部传动结构、机舱导流罩等非气动相关部件,能够大幅降低CFD网格划分的工作量,减少非必要几何特征带来的仿真误差。在实际风场运行中,转子叶片需要直面不同风速、不同湍流强度的来流,翼型的升阻比特性直接决定了叶片在不同叶尖速比下的做功能力,本次设计选用NREL系列翼型,正是看中该系列翼型在低风速段的高升阻比表现,以及在失速工况下的平缓载荷特性,能够适配多数陆上风场的年均风速区间。

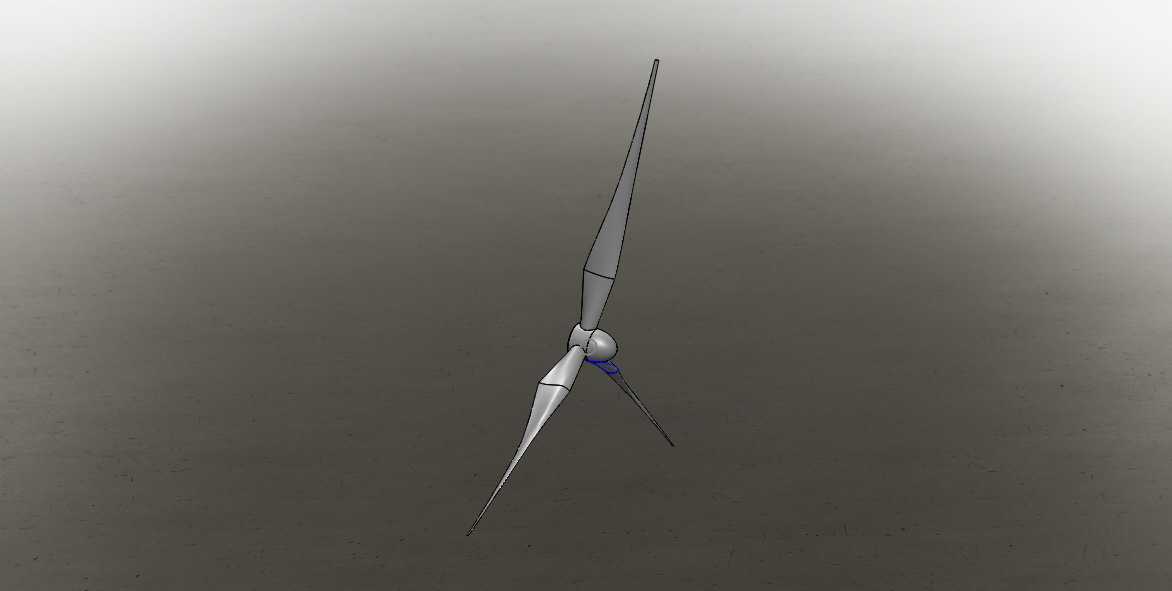

设计思路上,整个转子采用三叶片布局,这一布局是当前水平轴风力发电机组的主流选择,相比两叶片布局,三叶片的运行动平衡特性更优,运行过程中的载荷波动更小,对塔筒与传动链的冲击更低;相比多叶片布局,三叶片的结构重量更可控,制造与安装成本更具优势。叶片沿展向做了连续的翼型扭转与弦长渐变设计,从叶根到叶尖,翼型厚度逐渐减小,弦长逐步收窄,扭转角随展向位置动态调整,保证每个叶素截面都能在设计风速下处于最优攻角区间,最大化捕获风能的同时,降低叶尖位置的涡流损失。叶根位置做了圆滑过渡衔接,匹配轮毂的安装接口,避免几何突变带来的应力集中与流场畸变,虽然本次模型未建立完整的轮毂连接结构,但叶根段的安装边界尺寸完全符合中小型风力发电机组的通用接口规范,能够直接对接常规的轮毂装配模型,不需要额外做几何修正。
从安装边界来看,三个叶片沿轮毂周向呈120°均匀分布,叶根端面的安装基准面与轮毂旋转轴线垂直,装配时只需要将叶根定位止口与轮毂对应安装位对齐,即可保证整体动平衡精度满足运行要求。叶片的展向长度根据设计功率等级匹配,叶尖与塔筒之间的预留间隙满足风轮运行的形变避让要求,不会在极端阵风工况下出现叶片扫塔的风险。在CFD仿真应用中,该模型可以直接导入流体仿真软件,划分旋转域网格后开展不同工况下的流场计算,提取叶片表面的压力分布、扭矩输出、尾流场分布等核心参数,为后续的叶片结构强度校核、整机控制策略制定提供基础数据支撑。
需要明确的是,该模型未包含叶片内部的主梁、腹板、铺层结构等细节,也未搭建变桨轴承、导流罩等附属部件,所有几何特征均围绕气动分析需求构建,适合用于气动性能验证阶段的仿真工作,若要用于后续的结构有限元分析、生产加工出图,还需要补充内部结构、连接接口、工艺特征等细节。在实际工程应用中,这类简化转子模型是风电产品研发流程中必不可少的基础载体,能够帮助研发人员在方案阶段快速验证翼型选型与叶片形态的合理性,减少后续实物样机测试的迭代次数,缩短研发周期,降低前期研发的试错成本。对于从事风电设备结构设计、流体仿真分析的工程人员来说,这类精准匹配翼型参数的简化转子模型,能够直接复用至不同功率等级的机组方案验证中,只需要根据设计功率等比例缩放叶片尺寸、调整展向扭转角分布,即可快速生成适配不同应用场景的转子方案,大幅提升前期方案设计的效率。
