六耳带孔圆形传感器安装固定底座结构

　　这类带六个外伸安装耳的圆形底座，核心应用场景集中在工业传感检测单元的工位固定环节，常见于自动化产线的视觉检测工位、流体管路的压力传感安装位、旋转设备的振动监测点位，作为传感元件与设备基体之间的连接承载结构，承担定位支撑、载荷分散、安装基准统一的作用。从实际使用需求出发，这类底座的核心功能首先是保证传感元件的安装同轴度，避免因安装偏斜导致检测数据出现系统误差，其次是通过外伸耳座的安装孔分散设备运行过程中传递的振动载荷，避免传感元件直接承受硬连接带来的冲击，延长检测元件的使用寿命。

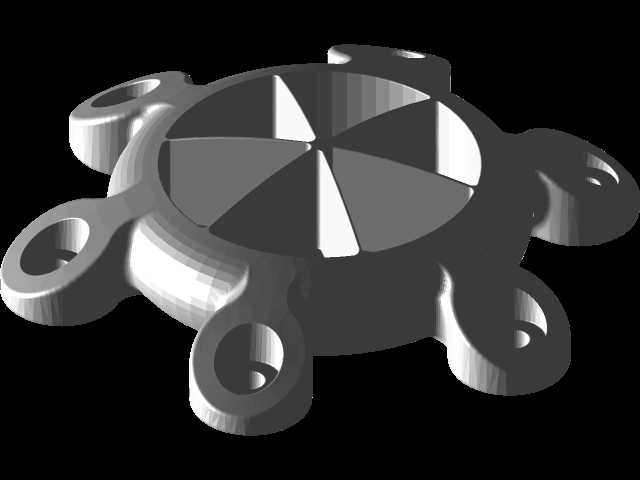

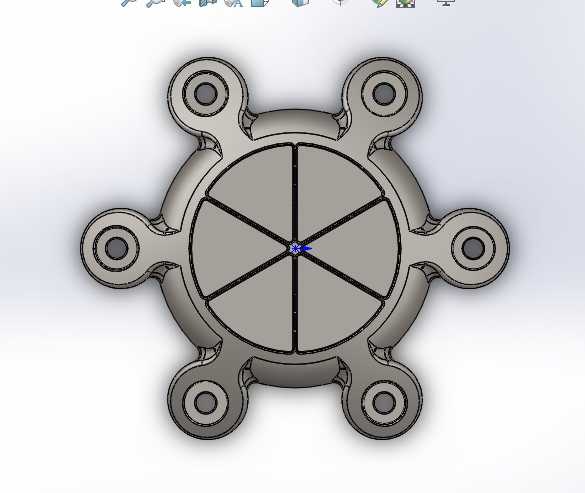

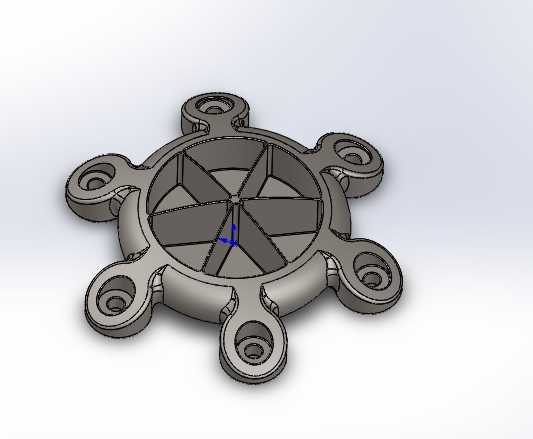

　　设计过程中首先确定的是中心圆形腔体的尺寸边界，腔体内部的十字加强筋并非随意设置，其厚度与分布角度完全匹配对应传感元件的外壳卡槽尺寸，既可以限制传感元件装入后的周向转动，也能在不增加整体壁厚的前提下提升底座的结构刚性，避免底座在长期受振情况下出现腔体变形导致的传感元件松脱。六个外伸安装耳采用等角度圆周分布，相邻耳座之间的夹角为60度，这种分布方式相比常见的三耳、四耳结构，在同等安装空间下能提供更多的固定点位选择，适配不同安装面的螺孔布局，同时每个耳座上的安装孔都做了沉头处理，保证固定螺栓装入后螺栓头不会突出耳座表面，避免与周边管线、其他结构件产生干涉。

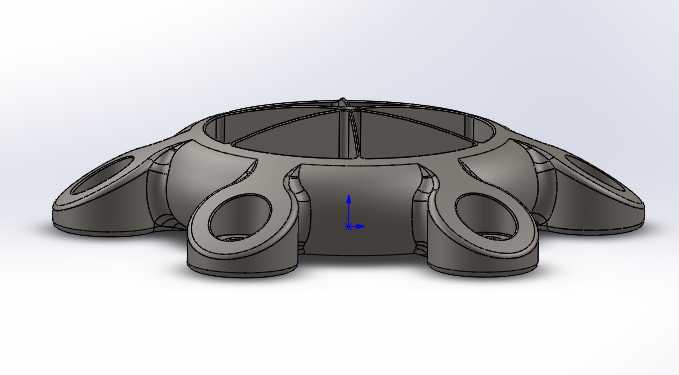

　　从安装边界来看，这类底座的中心腔体深度需要匹配传感元件的插入长度，保证传感元件的检测端面刚好伸出底座下端面，与被测位置保持设计要求的检测距离，耳座的外伸长度经过核算，既不会因为过长导致整体结构占用空间过大，也不会因为过短导致安装螺栓的操作空间不足，实际装配时可以使用常规套筒扳手直接完成螺栓紧固，不需要额外定制特殊工装。底座的所有转角位置都做了圆角过渡处理，一方面是消除加工过程中的应力集中点，避免在受冲击载荷时出现转角开裂的问题，另一方面也能减少安装过程中尖锐边角对操作人员、管线外层的划伤风险。

　　在结构细节处理上，中心腔体与安装耳的连接位置做了局部加厚的过渡筋，这个位置是整个底座受力最集中的区域，当设备运行产生振动时，载荷会从安装耳的固定点向中心腔体传递，过渡筋的存在可以让载荷传递路径更平缓，避免连接位置出现应力突变。腔体内部的十字筋表面做了平面度处理，与传感元件的接触端面贴合度控制在合理范围内，不会因为接触面存在间隙导致传感元件装入后出现晃动。每个安装耳的孔位周边都做了小凸台设计，凸台表面经过铣平处理，保证安装时底座与设备基体的接触面完全贴合，不会因为铸件表面的不平整导致安装后底座出现倾斜。

　　实际选型应用时，这类底座可以适配多种同外径规格的传感元件，不需要针对不同型号的传感器重新设计安装结构，只需要确认中心腔体的内径与传感元件外径匹配，安装耳的孔位间距与设备基体的预留螺孔对齐即可完成装配，大幅减少非标结构件的设计加工周期。在一些存在轻微腐蚀的应用场景下，这类底座的结构也方便做表面防腐处理，所有外露面没有难以覆盖的死角，喷涂、氧化等表面处理工序都能顺利完成，不会出现局部处理不到位导致的过早锈蚀问题。
