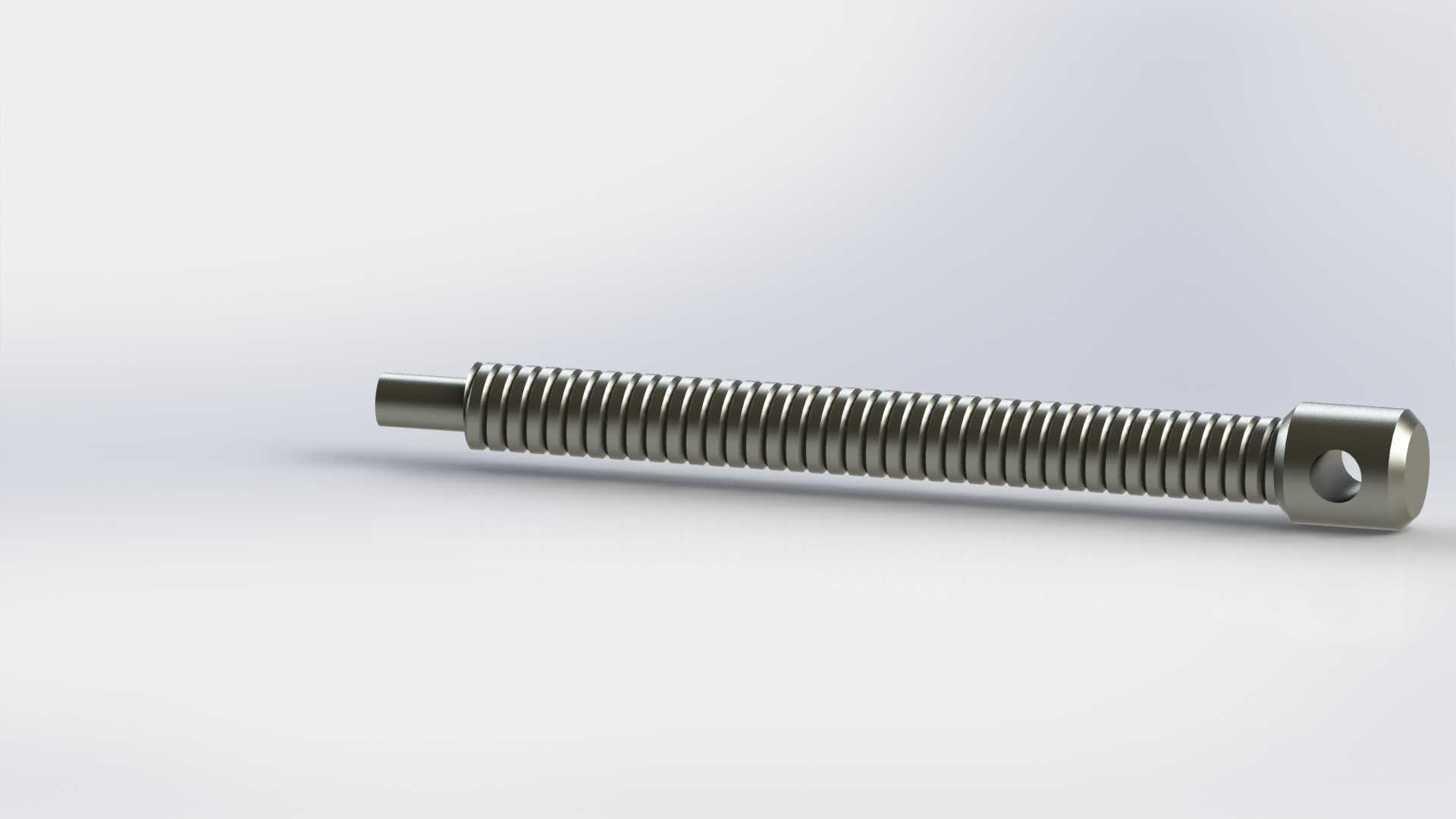

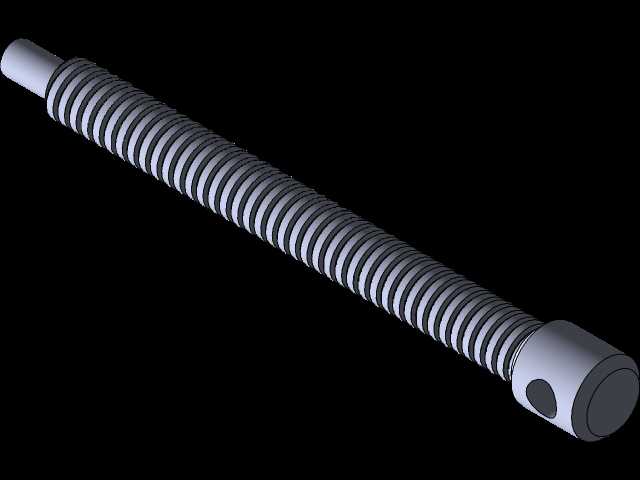

带端部安装位梯形传动螺纹轴结构

　　这类带端部安装结构的螺纹轴，常作为精密位移传动部件应用在各类传感检测设备的微调机构里，比如接触式位移传感器的测杆进给单元、小型气动检测工装的行程调节组件，也会用在小型自动化检测设备的直线进给工位，承担把旋转运动转化为直线位移的传动作用，相比普通光杆搭配滑块的结构，螺纹轴的传动精度更可控，进给量可以通过螺纹导程精准计算，在小行程、高精度的位移调节场景里适配性极强。从结构设计上看，轴体主体采用连续梯形螺纹牙型，牙型角选用30度通用传动牙型，牙根做了小圆角过渡，避免长期往复传动时牙根处出现应力集中断裂的问题，螺纹的大径、中径、小径公差按照中等传动精度等级选取，既保证传动过程中不会出现过大的轴向窜动，也不会因为配合过紧出现卡滞、

　　磨损过快的问题。轴的一端做了光轴导向段，直径略小于螺纹小径，装配时可以先穿入支撑端的导向孔完成初步定位，降低装配时螺纹牙和支撑孔的磕碰风险；另一端做了带径向定位孔的圆柱安装头，圆柱头的外径和配套的传动连接座内孔采用间隙配合，径向的通孔用来穿装圆柱销或者紧定螺钉，把轴端和驱动件、或者被驱动的检测滑块做周向固定，避免传动过程中轴和连接件出现相对转动，导致进给量失准。设计这类轴的时候，首先要确认安装边界的总长度，光轴导向段的长度要匹配支撑端铜套的轴向长度，保证螺纹段运动到极限行程时，光轴段依然有足够的长度留在支撑铜套内，不会出现轴体脱出支撑的问题；端部安装头的长度要匹配连接座的深度，径向孔的位置要避开安装头的端面边缘，

　　保证销钉装配后有足够的剪切强度，不会在频繁正反转传动时出现销钉剪断的故障。螺纹段的有效行程要匹配设备的最大调节位移，一般会在有效行程的两端各留出2-3个螺距的余量，避免运动到极限位置时出现螺纹卡死、撞坏牙型的问题。选材上一般选用45号钢做调质处理，硬度控制在HB220-250之间，兼顾轴的韧性和耐磨性，如果是用在腐蚀环境下的检测设备，也可以换成304不锈钢材质，表面做钝化处理，避免长期使用出现锈迹卡滞螺纹。装配时要注意螺纹副的配合间隙，定期在螺纹牙面涂抹低温润滑脂，降低往复运动的磨损量，支撑端的铜套要和光轴段保持同轴，安装时要打表校正轴的全跳动，避免轴体倾斜导致传动阻力变大、磨损加快。这类螺纹轴和普通连接用的螺栓螺杆不同，

　　它的核心功能是传动而非紧固，所以牙型的表面粗糙度要求更高，螺纹牙侧的粗糙度要达到Ra1.6以下，降低传动过程中的摩擦阻力，保证进给的平顺性，在小载荷的传感检测场景里，这种一体式的螺纹轴结构比分体式的丝杠螺母组件结构更紧凑，占用的安装空间更小，很适合集成在小型化的检测传感模组里，不需要额外设计复杂的支撑固定结构，就能完成稳定的直线位移传动。
