同心环交叉杆式冷却格栅结构设计

　　在工业换热、流体温控、小型散热系统的实际工程场景中，冷却格栅并非简单的遮挡构件，而是承担着流体整流、换热效率调控、流场均匀分布作用的核心功能件，本次设计的同心环交叉杆式冷却格栅，正是针对小通径直管段、密闭腔体内部的散热导流需求开发的结构形式。从实际使用场景来看，这类格栅常被嵌入小型传感器的冷却腔、微型换热设备的进出风口、实验装置的流体整流段，既能够引导冷却介质按照预设路径流动，避免局部涡流造成的换热死区，也可以通过自身金属结构的导热特性，将流经区域的热量快速传导分散，配合外部散热结构实现温度的精准控制。

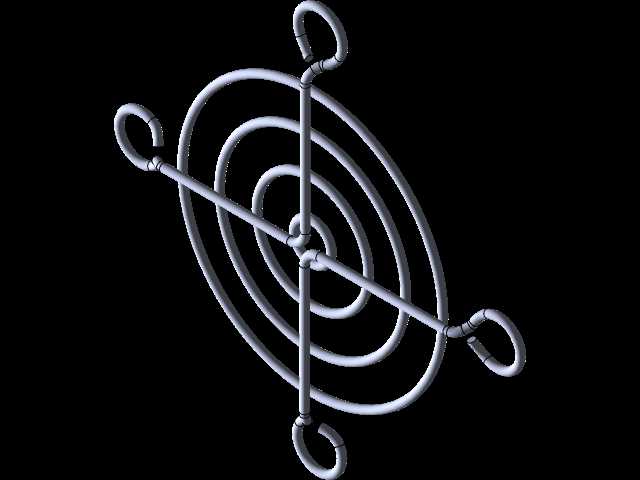

　　设计过程中首先摒弃了传统直栅格的结构形式，传统平行栅条在小通径场景下容易出现单侧流阻过大、介质偏流的问题，当冷却介质从单侧进入腔体时，平行栅条无法将流体均匀分散到整个通流截面，会导致靠近入口的区域换热过度，远离入口的区域热量堆积，长期运行会造成局部元件超温失效。本次采用的同心环结构，以通流截面的中心点为圆心，设置多圈等间距的环形导流条，每一圈环的直径按照通流截面的径向尺寸等比例递增，确保从中心到外壁的各个径向位置都有导流结构存在，介质流经时会被环形结构自然分割成多层环状流束，每层流束的流通截面积基本一致，从根源上消除了偏流的问题。

　　交叉布置的支撑杆件采用十字正交的布局，四根杆件沿径向贯穿所有同心环，在每一个环与杆的交接位置做一体化的圆滑过渡，既保证了整个格栅的结构强度，避免介质长期冲刷造成的环条变形移位，也不会在交接位置形成突兀的直角结构，减少流阻损失的同时，也避免了杂质在直角位置沉积堵塞。在杆件的外伸端设计了环形挂耳结构，这一结构并非装饰性设计，而是充分考虑了实际安装的需求：这类小尺寸格栅通常安装在腔体内部的卡槽位置，挂耳结构可以直接卡入腔体壁预设的定位槽内，不需要额外的螺栓、焊接固定，安装时只需要使用卡钳夹住挂耳将格栅推入卡槽即可，拆卸维护时也可以通过挂耳将格栅整体拉出，大幅降低了狭小空间内的装拆难度。

　　从外形尺寸与安装边界来看，整个格栅的最大外轮廓直径与安装腔体内径保持0.2-0.5mm的间隙配合，既不会因为间隙过大造成介质从边缘旁通，影响整流换热效果，也不会因为间隙过小导致安装卡滞，甚至在温度变化时因为热胀冷缩出现格栅卡死在腔体内的问题。同心环的条径与支撑杆的直径保持一致，整体结构的通透率控制在65%左右，这个通透率是经过多次流场仿真验证的数值：如果通透率过高，格栅的导流、导热能力会明显下降，无法起到均匀流场、辅助散热的作用；如果通透率过低，会造成流阻大幅上升，需要匹配更高功率的泵或风机才能保证介质流量，增加整个系统的能耗。挂耳的内孔尺寸设计为标准的工具适配尺寸，常规的卡簧钳、直头镊子都可以直接插入挂耳孔进行操作，不需要定制专用的安装工具，适配现场维护的通用工具条件。

　　在功能特性层面，这种结构的冷却格栅相比传统结构还有额外的优势：环形结构本身对流体的扰动作用更强，当介质流经环形条时，会在环的后侧形成微小的涡流，这些微涡流不会造成大的流阻损失，反而会破坏介质流动的边界层，让冷热介质的混合更加充分，提升整体的换热效率。同时整个格栅没有任何封闭的死角，所有的结构表面都是圆滑过渡的，在使用过程中不容易积留介质中的杂质，即使有少量杂质附着，在介质的持续冲刷下也会被带走，长期运行不需要频繁拆洗维护，适合在无人值守的长期运行设备中使用。从结构强度角度，十字交叉杆与多圈同心环形成了类似蛛网的受力结构，无论是受到介质轴向的冲刷力，还是安装过程中的径向挤压力，都能够将力均匀分散到整个格栅结构上，不会出现局部应力集中造成的断裂变形，即使采用较薄的条径设计，也能够满足常规工况下的强度要求，有效控制构件的整体重量和材料成本。

　　实际选型适配时，需要根据安装腔体的通径调整同心环的圈数和间距，对于通径较大的安装场景，可以适当增加环的数量，保持环间距在8-12mm的合理区间，避免环间距过大导致整流效果下降；对于温度较高的使用场景，可以选择导热系数更高的金属材质制作，进一步提升结构的辅助散热能力；对于有腐蚀介质的场景，则可以在结构表面做对应的防腐处理，结构本身的圆滑过渡特性也能够让防腐涂层更加均匀附着，不容易出现涂层脱落的问题。
