独立式光电感烟探测装置前端防护盖板结构

　　在民用建筑消防预警系统、工业厂区火情监测网络以及商用空间安防布设场景中，独立式光电感烟火灾探测装置是前端感知层的核心终端，其前端防护盖板作为直接接触外部环境的结构件，承担着多重工程功能。从实际工况来看，这类盖板首先要满足烟雾粒子顺畅进入迷宫检测腔的通流要求，同时阻挡环境中的大颗粒灰尘、飞虫、水渍溅入内部光学检测区域，避免造成光路遮挡引发误报，还要兼顾日常清洁维护的便利性，以及与探测器主体装配的定位精度。

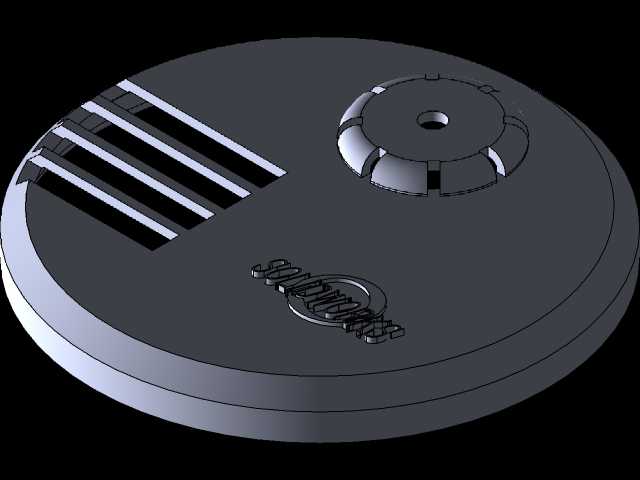

　　该结构采用圆盘式整体构型，匹配主流吸顶式烟感探测器的圆形壳体轮廓，整体外沿做了等厚度的止口设计，装配时可直接嵌入探测器上壳的卡槽内，无需额外紧固件即可完成周向定位，安装边界与常规直径100mm级别的独立烟感壳体完全适配，盖板整体厚度控制在3mm以内，不会额外增加探测器整体突出吊顶的安装高度，适配室内装修的美观要求。盖板上的通流区域采用平行等距的格栅式开槽设计，槽宽经过反复校核，既保证烟雾粒子在空气对流作用下可以无阻碍进入内部检测腔，响应时间满足消防规范要求，又能阻挡直径1mm以上的飞虫与大颗粒粉尘进入，减少日常维护的清理频次；开槽的走向做了斜向切边处理，可避免外部直射光线进入迷宫腔造成光学干扰，从结构层面降低误报概率。

　　盖板中心区域设置了带定位卡槽的安装凸台，凸台中心预留了装配定位孔，可与探测器内部的迷宫组件定位柱配合，保证盖板与内部光学组件的同轴度，避免格栅通流区域与内部进烟口错位；凸台周边做了分段式的弧形挡边结构，既可以对中心的指示灯区域做光线匀化处理，让工作状态指示灯的光线可以均匀散射到外部，不会出现局部亮斑，又能在盖板受到意外外力冲击时，将受力传导到周边的壳体加强筋上，避免中心区域受力变形损坏内部光学元件。盖板表面预留了标识模压区域，可直接在注塑成型时压印产品标识、认证编号等内容，无需后续丝印或粘贴标签，提升生产装配效率，同时避免长期使用后标识磨损脱落。

　　从结构设计逻辑来看，该盖板的壁厚做了均匀化处理，整体壁厚差控制在0.5mm以内，采用注塑工艺生产时可避免出现缩痕、翘曲等成型缺陷，提升量产良率；所有边角位置都做了R0.5以上的圆角过渡，既避免安装维护时划伤操作人员，也能减少应力集中，提升结构抗冲击性能。在实际安装场景中，这类盖板的拆卸无需专用工具，通过周向的卡扣间隙即可徒手撬开，方便后期对探测器迷宫进行定期吹扫清理，维护完成后对准止口按压即可卡紧到位，装配容错率高，无需专业人员即可完成日常维护操作。针对厨房、地下车库等多油烟、多粉尘的特殊应用场景，该盖板的格栅结构还可搭配配套的防尘滤网使用，滤网可直接嵌入格栅内侧的卡槽内，进一步提升对微小颗粒物的阻挡能力，同时不影响烟雾的正常通过，拓展了探测器的适用场景。在结构强度校核层面，该盖板可承受1米高度自由跌落的冲击不破裂，满足消防产品的环境适应性要求，同时材料选用符合阻燃等级要求的工程塑料，遇明火时不会产生熔融滴落，满足消防产品的安全规范。
