小型作业渔船三维结构设计模型

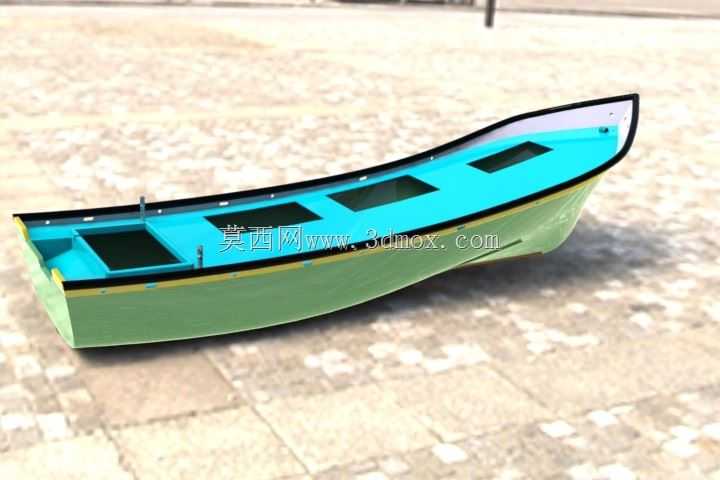

　　这款小型作业船的三维结构模型，围绕近岸浅水区作业场景做了针对性的结构优化，整体线型采用前倾式艏柱搭配微翘艉部的设计，能够有效降低迎浪航行时的上浪概率，在0.8米以下浪高的近岸水域、内河支汊、养殖塘区作业时，船体航行稳定性表现突出。从结构布局来看，船体外板采用渐变厚度的曲面过渡设计，船艏区域外板厚度较中部增加15%，应对靠岸、轻微碰撞时的结构抗冲击需求，船底采用略带弧度的平底改型设计，相比纯平底船降低了航行阻力，相比深V船型又能保证在浅水区的吃水适应性，满载状态下吃水深度控制在0.4米以内，可适应多数近岸浅滩、养殖区的通航水深要求。

　　舱室布局上，模型沿船长方向设置了四个独立的方形舱口，舱口边缘做了凸起的围边结构，高度为30毫米，能够避免航行时甲板上浪倒灌进舱内，舱室内部预留了横向的肋骨安装位，可根据实际使用需求加装隔板，分隔出储物舱、动力安装舱、作业操作区等不同功能空间，动力安装位预留了标准的舷外机安装接口，适配市面上多数15-30马力的小型船用外挂动力，安装边界尺寸做了通用化处理，接口处的加强筋结构按照外挂机最大输出扭矩的1.5倍做了强度冗余设计，避免动力运行时的振动导致安装位结构疲劳开裂。

　　船体的舷边采用一体化的压檐结构，压檐宽度为80毫米，既可以作为人员在甲板行走时的临时扶手依托，也能在舷边外挂作业网具、系缆桩时提供结构支撑，系缆桩的安装位在船艏、船艉各预留两处，安装位下方的船体内部做了局部加厚的衬板结构，系泊时可承受最大2吨的系泊拉力，满足近岸停靠、临时拖带小型作业浮具的受力需求。甲板表面做了防滑纹理的结构设计，纹理深度2毫米，在甲板沾水的情况下也能保证作业人员行走的摩擦力，降低滑倒风险。

　　从设计思路上，这款船型没有追求过高的航速指标，核心围绕近岸小型作业的实用性展开，整体船长控制在6米级别，船宽1.8米，既可以通过小型拖车实现陆运转场，也能在狭窄的河道、养殖塘区灵活转向，最小转弯半径仅为1.2倍船长，在狭窄水域的 maneuverability 表现优异。船体的重心设计做了优化，空载状态下重心高度距离船底0.6米，满载作业状态下重心高度控制在0.55米，即使单侧站人作业、单侧堆放渔获或作业工具，船体的横倾角也不会超过8度，满足小型作业船的稳性规范要求。

　　结构细节上，船体外板的曲面做了连续的曲率过渡，没有出现硬折角的应力集中区域，肋骨间距按照400毫米均匀布置，每道肋骨都采用L型折边结构，在保证结构强度的同时尽可能降低船体自重，整船空载重量控制在280公斤以内，两个人即可完成岸边的推船下水操作。船艉的挡浪板高度做了加高处理，高度为400毫米，能够阻挡航行时船艉兴起的尾浪泼入甲板区域，挡浪板上预留了动力操纵系统的走线孔位，孔位边缘做了橡胶护圈的安装槽，避免走线被钢板割破绝缘层。

　　在实际应用场景中，这款船型可适配近岸小型捕捞、水产养殖投喂与巡检、内河短途小型物资转运、水上区域保洁作业等多种用途，舱室内部可根据不同用途加装对应的作业设备支架，比如养殖作业时可加装投饵机固定位，保洁作业时可加装垃圾收纳筐的安装卡扣，捕捞作业时可加装起网机的固定基座，所有预留安装位都做了统一的螺栓孔距标准，方便不同功能模块的快速拆装切换。船体的涂装分色也做了区分，水线以下部分采用防污漆对应的结构预留，水线以上船壳部分为辨识度较高的绿色，甲板作业区采用醒目的青蓝色，方便作业时快速识别甲板边界，避免人员踏空落水。
