内丝三通黄铜管路接头结构设计

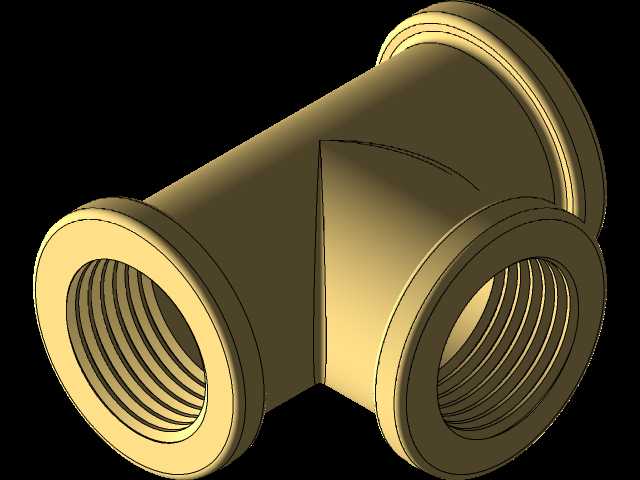

　　这款T型结构的黄铜接头，核心定位是多支路流体管路的分流与汇流节点，在民用给排水、小型液压回路、低压气动系统、仪器仪表引压管路中都有广泛应用场景。日常做设备管路排布时，经常会遇到单路介质需要拆分至两个不同支路、或是两路介质需要汇入同一主管路的工况，这时候这类等径三通接头就是最直接的连接件，不需要额外焊接或者定制异形管路，直接通过螺纹配合就能完成装配，大幅降低现场施工的复杂度。从功能特性来看，接头三个端口全部采用内螺纹设计，螺纹牙型经过适配性优化，和标准外螺纹管路件配合时，能够保证足够的啮合长度，不会出现螺纹咬合不足导致的滑脱问题；黄铜材质本身的自润滑特性也让螺纹旋合过程更顺畅，不会像钢制接头那样容易出现螺纹咬死的情况，

　　后期维护拆卸也更方便。材质选用铅黄铜加工，一方面是黄铜的耐腐蚀性能够适配水、低压油气、多数惰性气体等常见介质，在常规工况下不容易出现锈蚀堵管的问题，另一方面黄铜的切削加工性能优异，批量加工时能够保证螺纹精度、端面平整度的一致性，零件的良品率更高。设计过程中首先确定的是三个端口的轴线位置，采用正交T型布局，两个端口轴线共线，第三个端口垂直于该轴线，这种布局能够最大程度降低介质流经时的局部阻力，避免直角急转弯带来的压损过大问题；三个端口的通径保持一致，适配等径管路的连接需求，不需要做变径过渡。外形尺寸方面，接头主体的壁厚经过强度校核，在公称压力1.6MPa的工况下，壁厚余量能够满足耐压要求，不会出现管壁鼓胀或者开裂的问题；

　　每个端口的外沿都设计了加厚的凸缘结构，一方面是在螺纹旋合时，扳手夹持的受力点落在凸缘位置，不会因为夹持力过大导致主体管壁变形，另一方面凸缘的端面可以作为密封配合面，安装时搭配聚四氟乙烯生料带或者密封垫片，能够保证端面的密封性能，避免介质从螺纹缝隙渗漏。安装边界上需要注意，三个方向的螺纹旋合长度需要控制在合理范围，不能过度旋入导致接头内部的流道被螺纹端部遮挡，造成通径缩小影响介质流量；接头的拐角位置做了圆弧过渡处理，没有尖锐的应力集中点，在承受管路振动或者压力冲击时，不会因为应力集中出现开裂失效。实际建模过程中，先绘制主体的回转截面，分别生成两个共线方向的接头基体，再通过布尔运算合并垂直方向的第三个接头结构，

　　之后在每个端口的内孔位置切除出标准管螺纹，最后对所有棱边做倒钝处理，避免安装时划伤操作人员。流道内部的相贯线位置做了平滑过渡处理，减少介质流动时的紊流产生，降低管路运行时的振动和噪音。这类接头在实际选型时，需要根据管路的工作压力、介质类型确认是否适配，黄铜材质虽然耐腐蚀性较好，但不适合用于强酸、强碱等高腐蚀性介质的管路连接，在这类特殊工况下需要更换对应材质的接头；另外在低温工况下使用时，需要注意黄铜的低温韧性变化，避免温度过低导致材质脆化引发泄漏。
