3.5mm三段式音频连接插头结构设计

　　日常接触的各类有线音频设备里，3.5mm规格的音频插头是应用覆盖最广的连接部件，从消费级的有线耳机、桌面音箱、车载AUX输入接口，到工业场景里的手持式音频检测设备、便携声学采集终端，都能见到这类接插件的身影。做这个结构设计的时候，最先要明确的是不同应用场景下的插拔寿命要求，消费类民用场景一般要求5000次以上插拔无接触不良，工业检测类场景则要提升到10000次以上，这直接决定了插针部分的材质选型和镀层厚度设计。

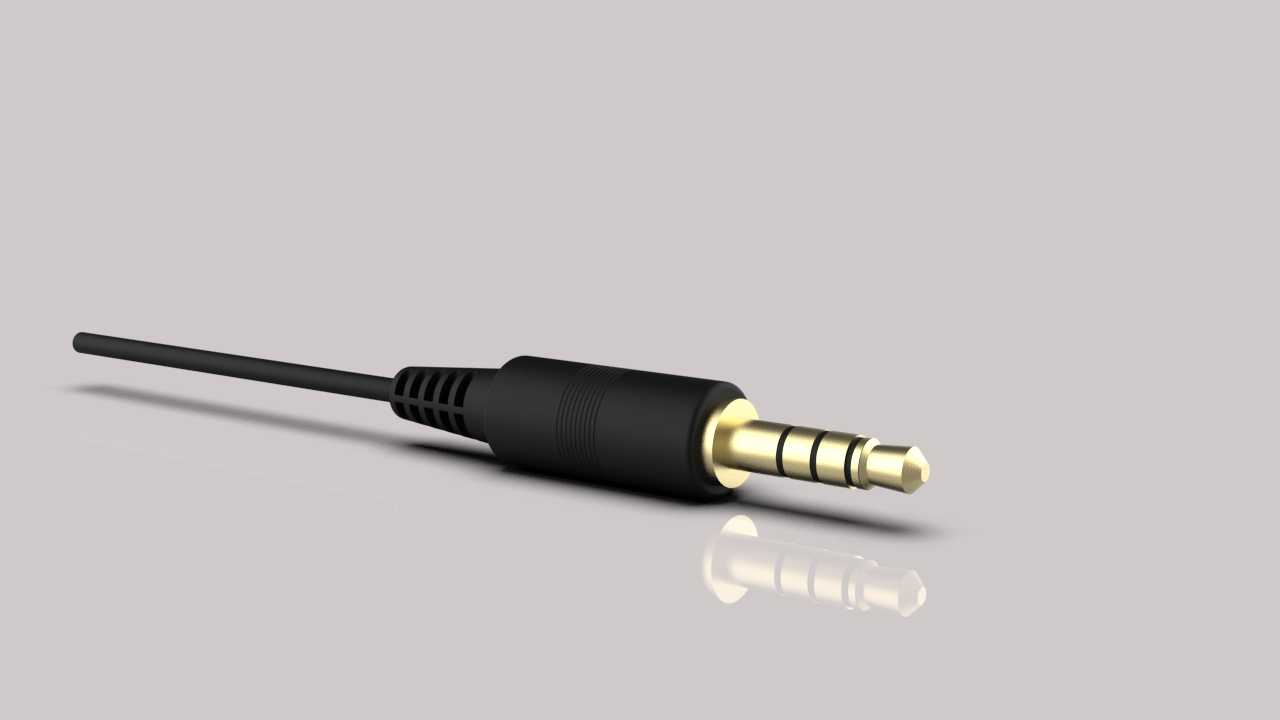

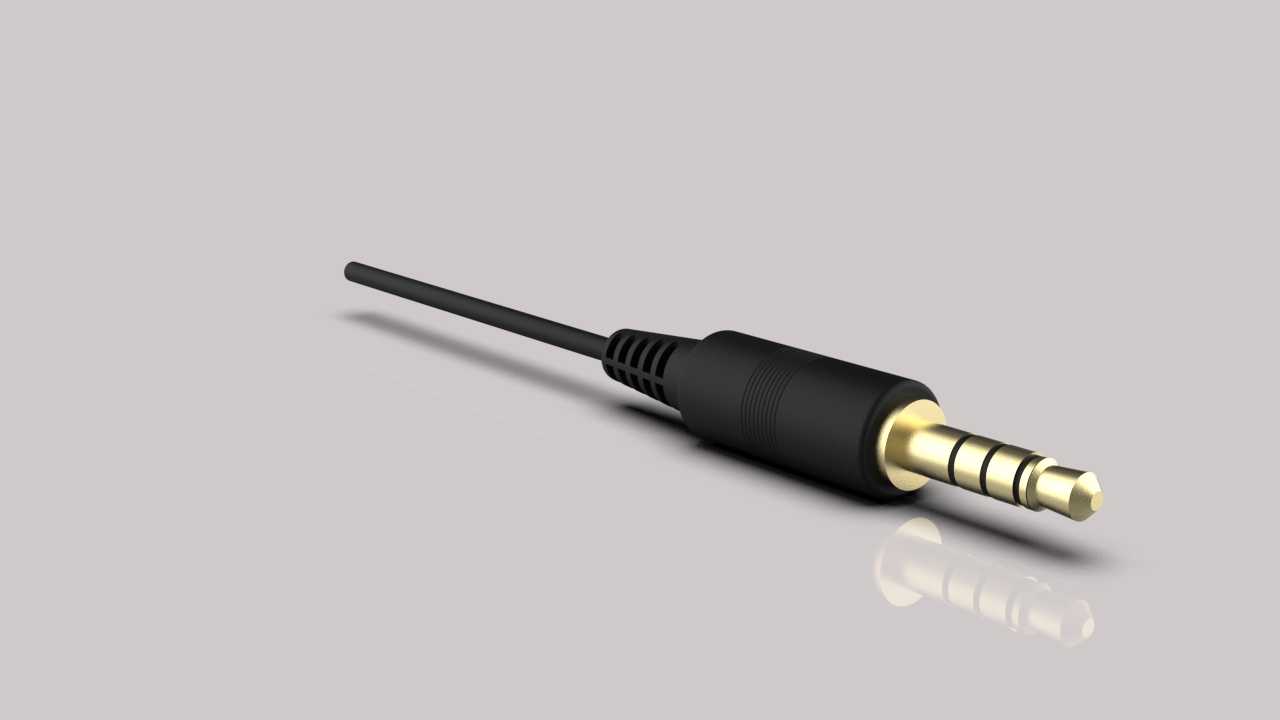

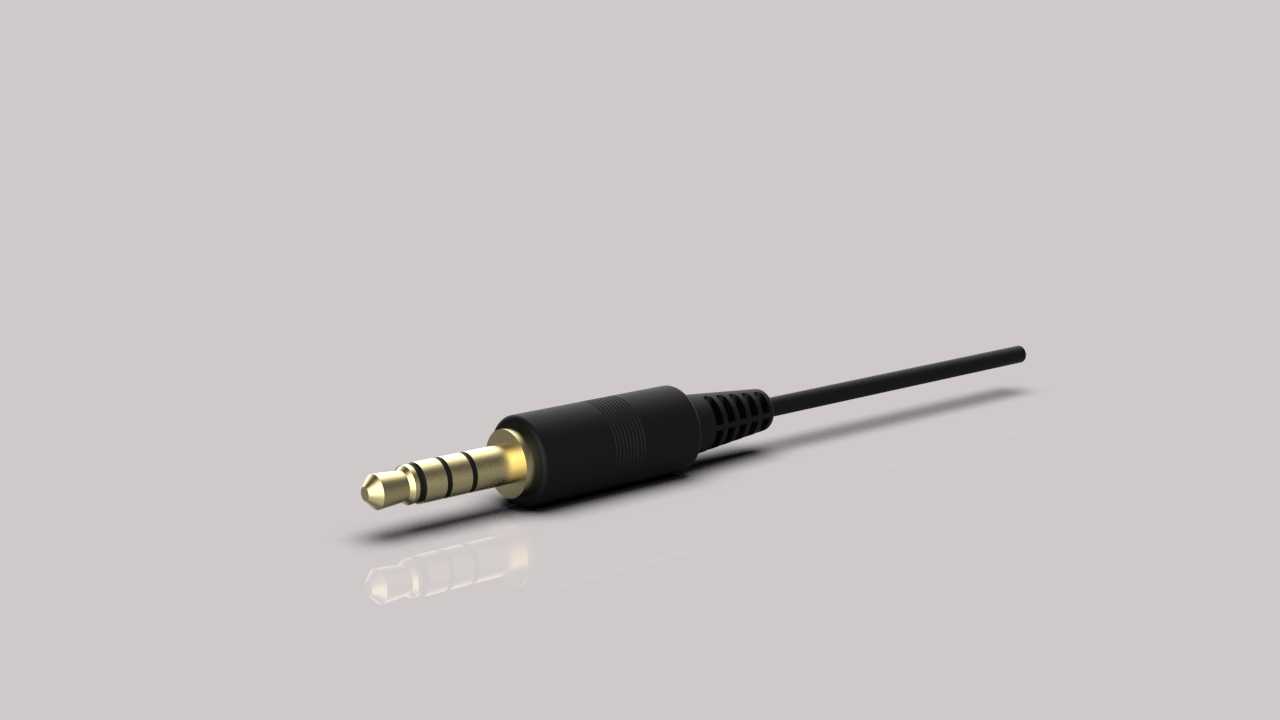

　　整个插头的结构分为几个核心部分，最前端的三段式金属插针是信号传输的核心，从尖端到根部依次对应左声道、右声道、公共接地三个通路，每段金属环之间用绝缘隔层分隔，避免不同信号通路之间出现串扰。插针的根部设计有滚花结构，这个细节不是为了装饰，而是为了在注塑外层包裹的时候，让塑胶部分和金属插针形成可靠的嵌合，避免长期插拔过程中插针和外层塑胶出现松脱转动，一旦出现转动，内部的焊线位置很容易被扯断，直接导致单侧声道无声或者接触异响。

　　外层的塑胶握持部分做了阶梯收腰的造型，靠近插针的位置直径更小，往后逐渐过渡到和线材衔接的位置，这个造型一方面是符合人手插拔时的手指握持受力习惯，插拔的时候手指捏在收腰位置能用上力，不会打滑；另一方面是给尾部的应力缓冲结构留出安装空间，线材和插头衔接的位置设计了多道环形的缓冲槽，这个结构是为了分散线材弯折时的应力，避免线材在根部反复弯折出现铜丝断裂，很多用久了的耳机出现一边没声音的问题，大多都是根部线材弯折断裂导致的，这个缓冲槽的弧度和槽深都要匹配线材的外径，槽太浅起不到分散应力的作用，槽太深又会导致根部结构强度不足，容易被扯裂。

　　尺寸边界上，这个插头完全符合通用3.5mm音频接口的适配标准，插针部分的外径控制在3.48-3.50mm之间，公差带控制在0.02mm以内，太粗会导致插入母座的时候卡顿甚至刮伤母座的接触弹片，太细则会出现接触松动、信号断续的问题。每段金属接触环的宽度也严格遵循通用规范，尖端的左声道接触段长度4mm，中间右声道接触段长度3mm，最靠近绝缘层的接地段长度5mm，绝缘隔层的宽度控制在1mm，保证插入母座之后，每一段接触环都能和母座内部对应的弹片精准对齐，不会出现信号通路错位的问题。整个插头从插针尖端到尾部缓冲结构末端的总长度控制在32mm，握持部分的最大直径8mm，这个尺寸既能保证内部有足够的空间容纳三个焊点，又不会因为体积过大影响相邻接口的使用，很多轻薄设备上的音频接口和USB接口间距很小，如果插头直径做的太大，插入音频口之后就会挡住旁边的USB接口，影响其他设备的插接。

　　设计过程中还要考虑焊接装配的工艺性，插针的尾部三个焊接引脚要做错位排布，避免焊线的时候三个焊点靠的太近出现连锡短路，每个引脚旁边设计有限位挡块，焊线的时候线材的芯线可以顺着挡块的位置定位，不需要反复调整位置，能提升装配时的焊接效率。外层塑胶的分模线设置在握持部分的上下对称位置，避免分模线出现在手指经常接触的握持面，影响插拔时的手感，同时分模线的位置要做圆角过渡，避免注塑之后出现锋利的飞边，不需要额外的修边工序就能达到装配要求。插针表面的镀层选择镀金处理，不是为了所谓的音质提升，而是金的化学性质稳定，长期使用不容易氧化，能避免接触表面生成氧化层导致接触电阻变大，出现信号衰减或者接触杂音的问题，镀层厚度控制在0.5μm，既能满足抗氧化的要求，也不会因为镀层太厚导致插针尺寸超差。

　　在实际的选型适配中，这类插头可以根据不同的使用场景调整细节参数，比如用于户外便携设备的款式，可以在插针和塑胶的衔接位置增加一圈防水密封圈，插头插入母座之后能达到IP65级别的防水要求，避免雨水或者汗液顺着插头缝隙进入设备内部；用于高保真音频设备的款式，可以把绝缘隔层的材质从普通ABS换成陶瓷材质，降低介质损耗对信号的影响，不过这类设计的成本会高出不少，一般只在专业音频设备上使用。做三维建模的时候，要把所有配合面的公差都考虑进去，尤其是插针和母座配合的接触面，不能直接按照理论尺寸建模，要根据实际的镀层厚度和塑胶成型的收缩率预留出合适的公差量，不然开模生产出来的产品很容易出现适配性问题，要么插不进去，要么插进去松动。很多新手做这类接插件建模的时候，只关注外观造型，忽略了内部的焊线空间和应力缓冲结构的设计，打样之后往往会出现内部空间不够装不下线，或者弯折测试的时候根部容易断裂的问题，这些都是实际生产装配中必须考虑的细节。
