集成ESP32的物联网数据采集传感节点

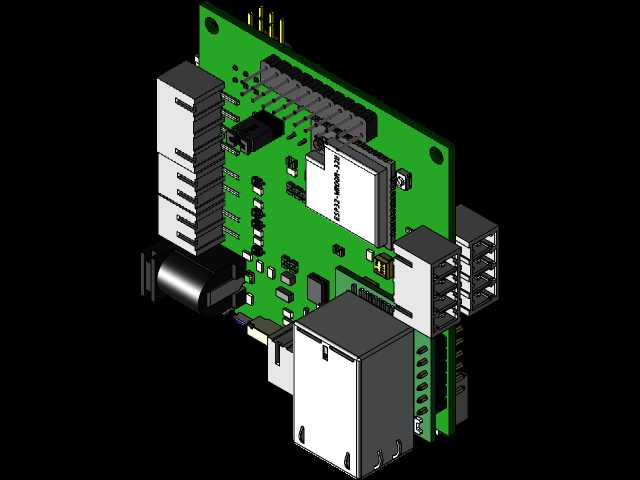

　　在工业现场设备状态监测、智慧农业环境参数采集、楼宇自控能耗统计这类分布式数据采集场景里，传统有线传感节点存在布线成本高、点位调整灵活性差的问题，这款集成ESP32主控的物联网传感节点，正是针对这类分散点位的数据采集需求设计的硬件载体。从结构设计来看，整块PCB采用标准板卡式布局，板边预留的固定孔位完全适配通用DIN导轨安装卡扣的孔距，也可直接通过M3螺丝固定在设备电控箱内壁，板卡整体厚度控制在1.6mm，叠加最高的接插件高度后整体安装净空需求不超过35mm，在紧凑的电控箱内部也能轻松找到安装位置，不会和箱内的接触器、断路器等原有元器件产生空间干涉。板载的接口布局做了针对性的分区设计：左侧堆叠的插拔式接线端子全部面向外侧，

　　对应模拟量输入、开关量采集、外部供电的接线需求，现场接线时无需拆卸板卡就能完成线缆压接与插拔，端子间距采用5.08mm的工业标准间距，能适配0.5-2.5平方毫米的多股铜芯线，压接后抗拉扯能力满足工业现场的振动工况要求；右侧预留的两组排母接口是通用扩展接口，可直接对接温湿度、气体浓度、振动加速度等不同类型的传感模组，无需额外做转接板设计，能根据不同的采集场景快速更换适配的传感单元，不用重新设计整块主控板。通信链路的设计上，板载的ESP32模组同时支持Wi-Fi与BLE两种无线通信方式，同时硬件层做了MODBUS协议的适配支持，既可以通过Wi-Fi接入厂区的局域网，将采集到的设备运行参数直接上传到本地的SCADA系统，

　　也能通过BLE近距离对接现场的手持运维终端，做设备参数的现场调试与校准，在没有无线信号覆盖的区域，也能通过板上预留的RS485接口走有线MODBUS-RTU协议接入现有工业总线，三种通信方式可通过板载的拨码开关快速切换，适配不同现场的通信条件。电源部分做了宽电压输入设计，支持9-24V直流供电，能直接对接工业现场常见的24V直流供电回路，板载的电源滤波电路可抵御工业现场的电机启停、接触器吸合带来的电源浪涌冲击，避免电压波动导致的节点重启或者数据丢包问题。从建模细节来看，所有接插件的高度、板上元器件的布局都完全按照实际物料的三维尺寸做了还原，包括USB调试接口的位置、复位按键的凸起高度、天线区域的净空范围都和实物一致，

　　在做电控箱的整体结构布局设计时，可以直接导入这个模型做干涉检查，提前确认接线空间、安装孔位的匹配度，避免实际装配时出现元器件碰撞、接线空间不足的问题。板卡边缘做了圆角处理，避免安装时划伤操作人员的手部，所有接插件的插拔方向都做了统一规划，全部朝向板卡外侧或者上方，不会出现接线时被其他元器件挡住的情况。在实际的产线设备状态监测场景中，这类节点可以直接安装在电机、泵体等设备的旁边，采集设备的振动、温度参数，通过无线方式上传到运维平台，无需沿着设备桥架铺设大量的信号线缆，能大幅降低现场改造的施工成本；在智慧大棚的环境监测场景中，节点搭配对应的温湿度、土壤墒情传感器，可分散布置在大棚的不同区域，通过电池供电加低功耗模式，能实现数年的免维护运行，实时采集棚内的环境参数上传到管控平台。整个板卡的结构设计充分考虑了工业现场的安装、接线、运维的实际需求，没有冗余的结构设计，所有接口、固定位都对应实际的工程使用场景，三维模型完整还原了板卡上所有元器件的外形与位置关系，可直接用于设备电控系统的布局设计、安装模拟，帮助结构设计人员提前规避装配干涉、接线空间不足等常见的工程问题。
