卧式贴片拨动式滑动开关结构设计

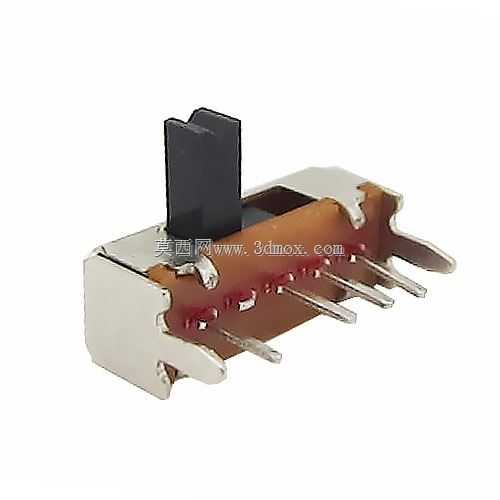

　　这款卧式贴片滑动开关，是消费类电子、开源硬件开发、小型工控传感模块里常用的通断切换元件，日常做电路设计选型时，这类小元件的安装边界、操作手感、引脚共面度往往是容易被忽略但直接影响量产良率的细节。从结构上看，它采用侧拨操作布局，拨柄突出于本体顶面，操作行程控制在2mm左右，既不会因为行程过短导致误触，也不会因为行程过长占用过多PCB板上布局空间，本体采用耐高温工程塑料基座搭配金属屏蔽外壳，过回流焊时外壳可以起到均匀导热的作用，避免塑料基座受热变形导致内部动触片偏移。

　　引脚布局采用卧式贴片设计，一共四个引出端，其中两个为定触点引脚，两个为外壳固定引脚，固定引脚在焊接时可以增强本体与PCB的结合强度，避免多次拨动后引脚脱焊，引脚的共面度公差控制在0.1mm以内，适配常规SMT贴片工艺的钢网开口要求，不需要额外做特殊工艺处理。内部动触片采用高弹性铜合金材质，表面做镀银处理，接触电阻可以控制在20mΩ以内，额定负载下可以满足1万次以上的拨动寿命，不会因为长期使用出现接触不良的问题。

　　在实际应用场景里，这类开关常被用在小型传感模块的通道切换、Arduino开源硬件的功能选择、小型消费电子的电源通断、便携检测设备的模式切换场景，相比立式拨动开关，它的整体安装高度更低，本体高度控制在2.5mm以内，可以适配超薄类电子产品的内部堆叠要求，不会因为元件高度过高顶起外壳。设计时特意将拨柄的操作面做了防滑纹理处理，戴薄防静电手套操作时也不会出现打滑的情况，拨动力度控制在1.5N到3N之间，操作时会有清晰的档位到位手感，不需要额外查看档位标识就能确认开关是否切换到位。

　　安装边界上，本体的长宽尺寸控制在10mm*3.5mm范围内，PCB布局时只需要在本体周边预留0.5mm的工艺间隙即可，不会和周边的阻容元件产生干涉，外壳两侧的定位凸点可以在贴片时辅助视觉定位，提升SMT贴装的精度。内部的动触片采用桥式结构，切换时是滑动摩擦接触，相比点接触式的轻触开关，它的接触面积更大，通过小电流时的稳定性更好，不会因为轻微的振动出现接触瞬断的问题，适合用在有轻微振动的便携设备场景。

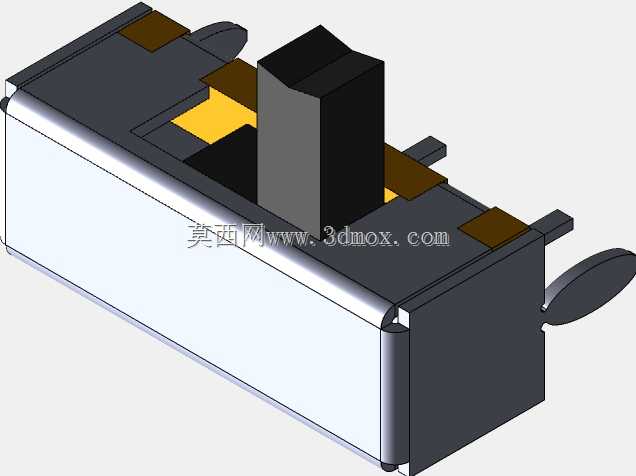

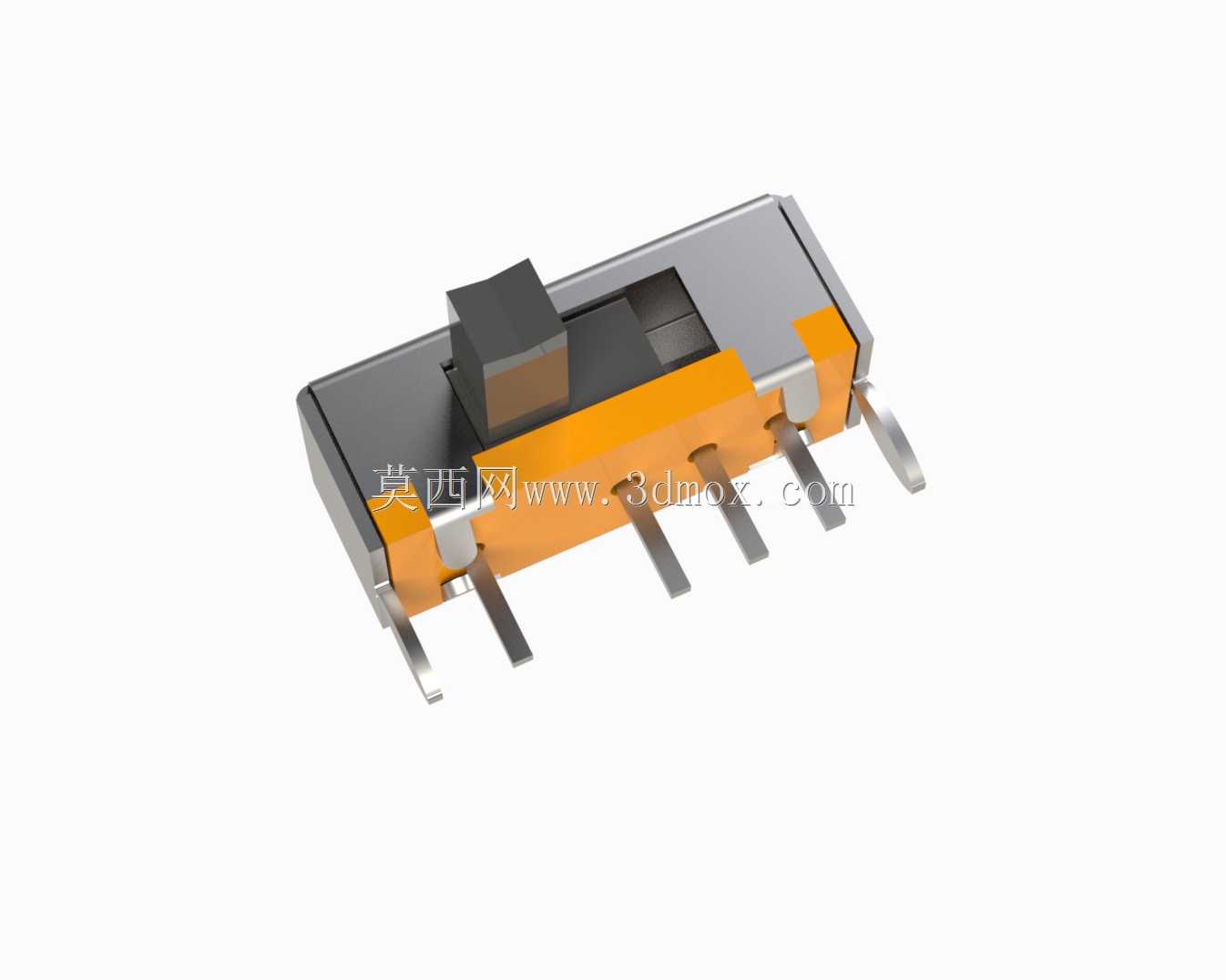

　　做三维建模时，这个模型还原了内部的触片安装槽、外壳的卡扣结构、引脚的折弯角度，拨柄的滑动行程也做了运动仿真限位，可以直接用来做PCB板的3D布局干涉检查，也可以用来做整机装配时的操作空间验证，避免外壳开孔位置和拨柄位置出现偏差导致操作卡滞。模型里的塑料基座和金属外壳、引脚、拨柄都做了分件处理，不同材质的外观表现也做了区分，做产品渲染展示时可以直接调用材质参数，不需要重新拆分零件。

　　在选型替换时，这类滑动开关的安装孔位是行业通用尺寸，可以直接替换同规格的其他品牌产品，不需要修改PCB layout，模型里的引脚间距、本体尺寸都按照行业通用规格绘制，和实际量产元件的尺寸公差保持一致，不会出现建模尺寸和实物不符导致的装配干涉问题。对于做小型电子设备结构设计的工程师来说，这类通用元件的精准3D模型可以大幅减少布局校验的时间，不用每次都手动测绘元件尺寸，直接调用就能完成整机的堆叠设计。
