基于SIMCOM A7600E的4G通信节点板卡设计

　　在工业物联网分布式数据采集场景中，现场传感节点往往部署在无有线网络覆盖的户外厂区、管廊沿线、野外监测点位，传统有线以太网布线成本高、后期运维难度大，短距离LoRa、蓝牙传输又存在覆盖半径不足、需额外部署网关的短板，搭载蜂窝通信模组的节点板卡就成了打通现场设备与云端平台链路的核心硬件。这款基于SIMCOM A7600E模组设计的4G通信节点，正是针对这类广域低速率数据传输场景开发的硬件载体，板卡集成了蜂窝通信、本地数据存储、外设接口扩展、电源管理等完整功能，可直接对接各类工业传感器、小型控制单元，完成采集数据的远程回传与云端指令的下行接收。

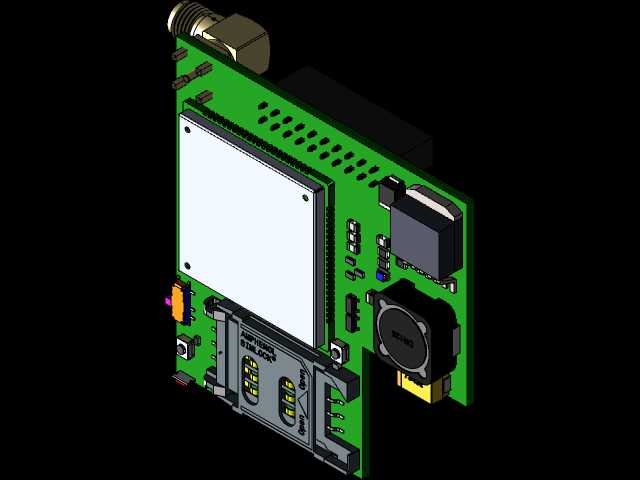

　　从板卡布局逻辑来看，设计阶段优先考虑了射频性能与硬件抗干扰能力，SMA射频接口布置在板卡边缘顶角位置，远离板上DC-DC电源、SIM卡座等易产生电磁干扰的区域，射频走线全程做50欧姆阻抗控制，周边预留完整地铜箔做屏蔽隔离，避免板内噪声耦合到射频通路影响信号强度。核心通信模组采用板对板连接器焊接在PCB正面中部区域，模组下方整层铺地，每个电源引脚都搭配0.1uF去耦电容与10uF储能电容，抑制模组突发发射时的电源纹波，避免电压跌落导致模组重启。SIM卡座采用翻盖式工业级卡座布置在板卡下侧，卡座周边预留ESD防护器件位置，SIM卡走线做等长处理并全程包地，防止静电打坏卡座接口或出现读卡失败的问题。

　　电源部分设计覆盖了宽电压输入场景，支持5V-24V直流电压输入，可直接适配工业现场常见的12V、24V供电回路，板载DC-DC转换电路将输入电压转换为模组所需的3.8V工作电压，同时分出一路3.3V电源给板上外设接口供电，电源输入端加入反接保护、过流保护电路，避免现场接线错误烧坏板卡。板卡侧面预留了UART、GPIO、I2C等通用外设接口，可直接对接RS485转换电路、模拟量采集模块、继电器输出模块，无需额外做电平转换，适配不同类型的现场采集需求。板载状态指示灯分别对应电源、网络注册、数据传输三个状态，现场调试时可直接通过灯语判断板卡工作状态，无需连接上位机读取日志。

　　安装边界方面，板卡采用标准100mm*80mm外形尺寸，四个角预留M3安装孔，孔位间距兼容通用工业导轨安装卡扣，既可以通过铜柱固定在设备机箱内部，也可以搭配卡扣直接卡在35mm标准DIN导轨上，适配各类工业机柜、现场控制箱的安装空间。板卡整体元器件最高高度不超过15mm，其中SMA接头伸出板边5mm，安装时只需在机箱对应位置预留10mm直径的天线过孔即可，无需额外预留过多内部空间。板卡边缘接口全部采用侧插式连接器，接线方向平行于PCB平面，不会额外增加垂直方向的安装高度，适配内部空间局促的小型采集终端设备。

　　实际应用中，这款通信节点可适配环境监测、工业设备状态采集、智慧农业墒情监测、管网压力监测等多类场景，无需额外搭建通信网关，只要插入对应运营商的物联网卡，即可通过4G蜂窝网络接入云平台，支持TCP、MQTT等通用传输协议，可直接对接主流物联网云平台的数据解析规则。设计阶段充分考虑了工业现场的复杂工况，板卡全部采用工业级元器件，工作温度范围覆盖-40℃到85℃，可适应户外高低温、高湿的恶劣环境，PCB采用FR-4板材，板厚1.6mm，喷锡工艺处理焊盘，满足无铅焊接的工艺要求，批量生产时良率稳定。板上预留了硬件看门狗电路，可在模组运行异常时自动复位硬件，避免长期运行时出现程序跑死、网络离线无人处理的问题，大幅降低现场运维的频次与成本。

　　在结构适配性上，板卡布局充分考虑了外壳装配的公差要求，所有接口位置与安装孔位的公差控制在±0.1mm以内，可直接匹配通用的塑料或金属通信节点外壳，无需二次调整结构件尺寸。射频接口位置与外壳天线孔位精准对齐，天线拧紧后不会与板上其他元器件产生干涉，SIM卡座位置对应外壳的开盖区域，无需拆开整机即可完成物联网卡的更换操作，方便后期现场运维。板上所有发热元器件都布置在板卡边缘区域，通过PCB铜箔辅助散热，长期满负荷运行时板卡最高温度不超过50℃，不会出现局部过热导致元器件寿命缩短的问题。
