带喷嘴直型等离子切割炬结构设计

　　在金属热切割加工场景里，直型等离子体炬是手持与机用等离子切割设备的核心执行部件，日常作业中承担着压缩等离子弧、输出高温射流完成金属熔切的核心功能，不管是钣金下料工位的批量板材切割，还是现场安装环节的型材修切、异形工件开孔作业，这类直柄割炬都有着极高的出场率，相比弯柄割炬，直型结构更适配机用安装场景，也能在长距离直线切割时减少操作干涉。从实际功能逻辑来看，这款割炬的结构围绕等离子弧的稳定生成与精准约束展开，最前端的金属喷嘴是核心功能件，内孔的锥面设计直接决定等离子弧的压缩比，作业时压缩空气或其他工作气从喷嘴与电极之间的环隙喷出，经过高频引弧后形成温度上万度的等离子射流，直接熔化被切割金属，同时高速气流把熔融金属吹走形成切缝。

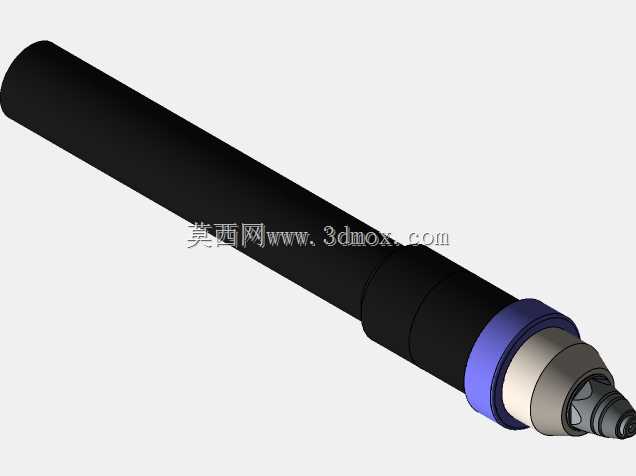

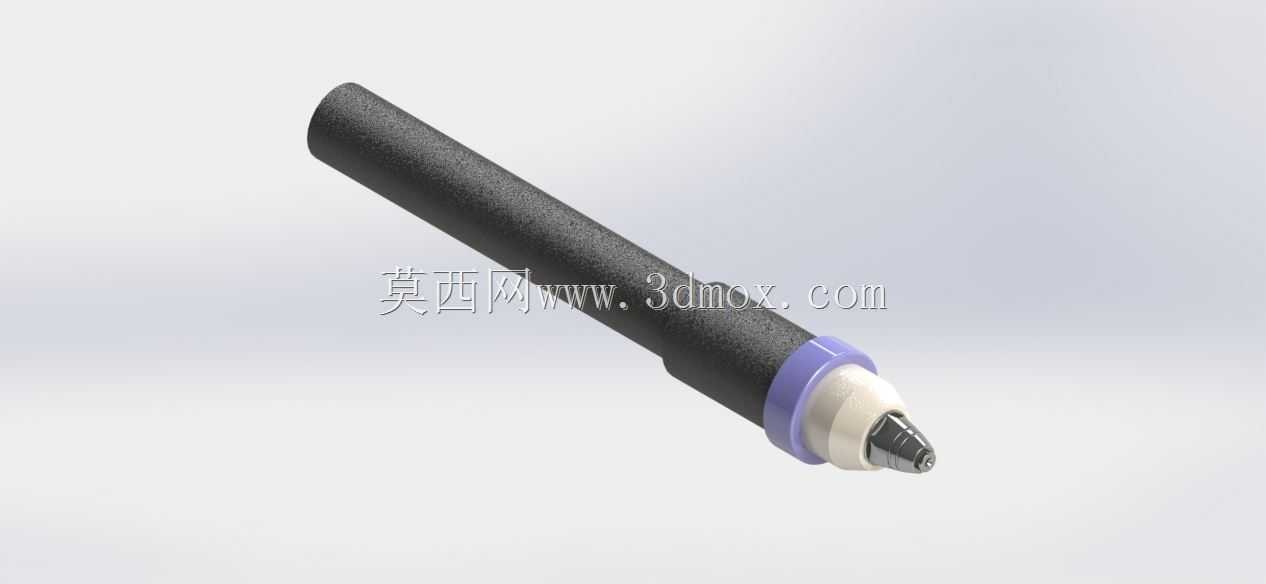

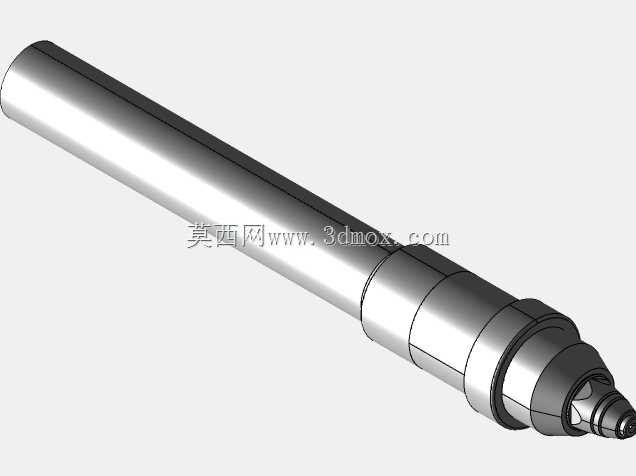

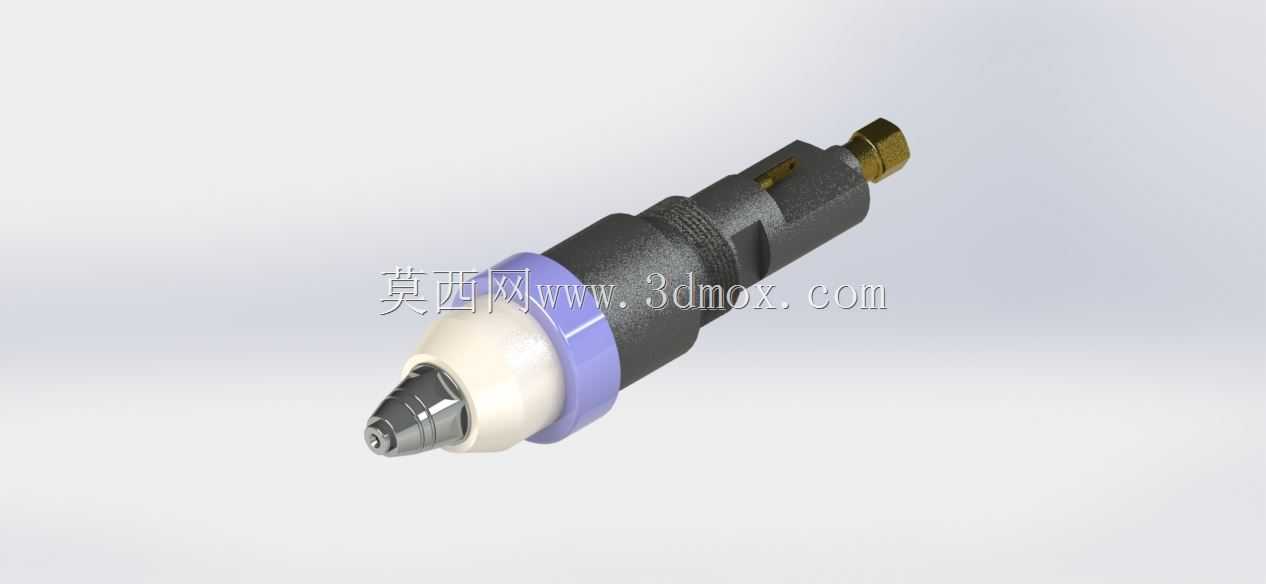

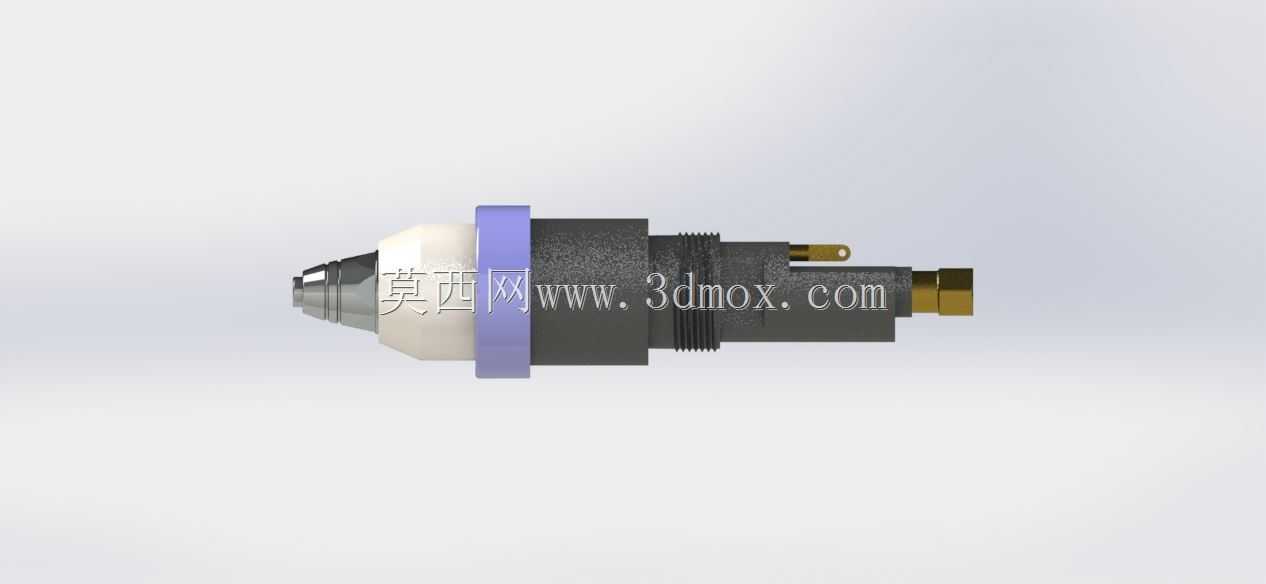

　　设计这款割炬的时候，首先要考虑的是手持操作的握持手感与机装的同轴度要求，主体采用长直圆柱结构，外层是耐高温绝缘的握持套，表面做了磨砂防滑处理，即便戴隔热手套操作也能稳定持握，不会出现打滑偏移的问题；靠近喷嘴端的紫色定位环是喷嘴与主体的定位锁紧结构，更换不同孔径喷嘴时，只需要旋松定位环就能快速拆卸，不需要额外工具，适配不同厚度板材切割时的喷嘴更换需求，日常维护更换易损件的效率能提升不少。从安装边界来看，这款直柄割炬的主体外径控制在常规手持割炬的通用尺寸范围内，尾部的气管、电缆接口采用行业通用的快插规格，既可以直接接在手持等离子切割机的割炬管路上，也能通过简单的夹具固定在数控切割小车、直角切割导轨上，实现半自动直线切割，

　　不需要额外定制转接件，适配市面上绝大多数中小功率空气等离子切割机的安装接口。割炬内部的气路设计做了等截面导流处理，工作气从尾部进入后，会沿着内壁的导流槽均匀流向喷嘴端，避免气流紊流导致的等离子弧偏斜，实际切割时能有效减少切缝挂渣、切口斜度超差的问题；电极与喷嘴的同轴度通过内部的陶瓷定位套保证，装配后电极尖端与喷嘴内孔的同轴度误差控制在极小范围内，避免引弧时偏弧烧损喷嘴，延长易损件的使用寿命。在实际工况适配性上，这款割炬的直型结构能深入到一些狭窄空间作业，比如型钢的内角切割、管材的相贯线修切，弯柄割炬无法伸入的位置，直柄结构可以轻松抵达，同时长直的主体结构能让操作人员的手部远离切割高温区域，减少高温烤灼的风险，

　　外层的隔热套能隔绝割炬内部传导的热量，长时间连续作业时握持部位的温度也不会过高，避免操作疲劳。设计过程中还考虑了易损件的通用性，前端的喷嘴、电极、分流环都采用市面上流通量最大的通用规格，用户不需要采购专用配件，在常规五金机电市场就能买到替换件，降低了设备的后期使用成本；喷嘴外层的白色陶瓷保护套能在切割时隔绝喷嘴与工件的直接接触，避免引弧时喷嘴直接触碰工件短路烧损，同时陶瓷材质耐高温，碰到高温熔渣也不会粘连，减少清理维护的工作量。从结构强度来看，割炬主体的内衬采用高强度耐热工程塑料，能承受日常作业中的磕碰、摔落，不会因为轻微撞击就出现开裂、气路密封失效的问题，各连接部位的密封件采用耐温橡胶材质，长期在高温环境下作业也不会出现老化漏气的情况，保证气路压力稳定，维持等离子弧的切割刚度。
