瓶装饮品吹塑成型模具结构设计

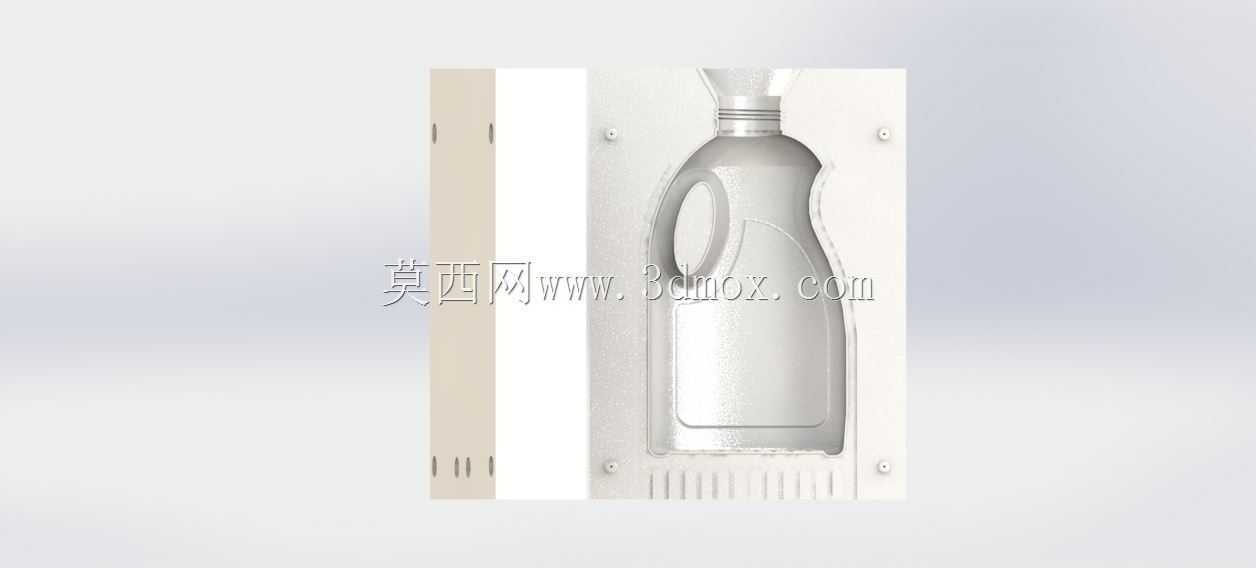

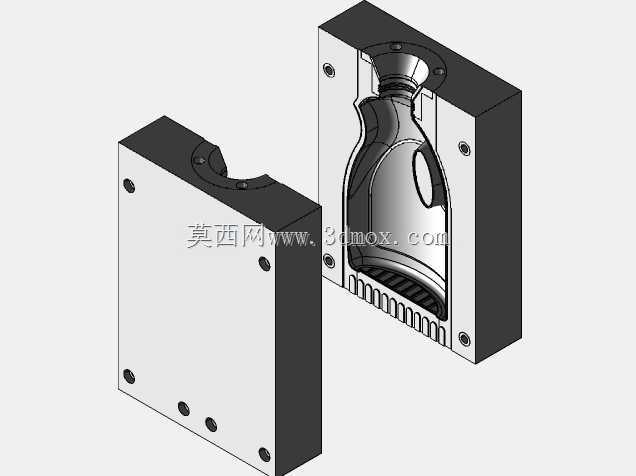

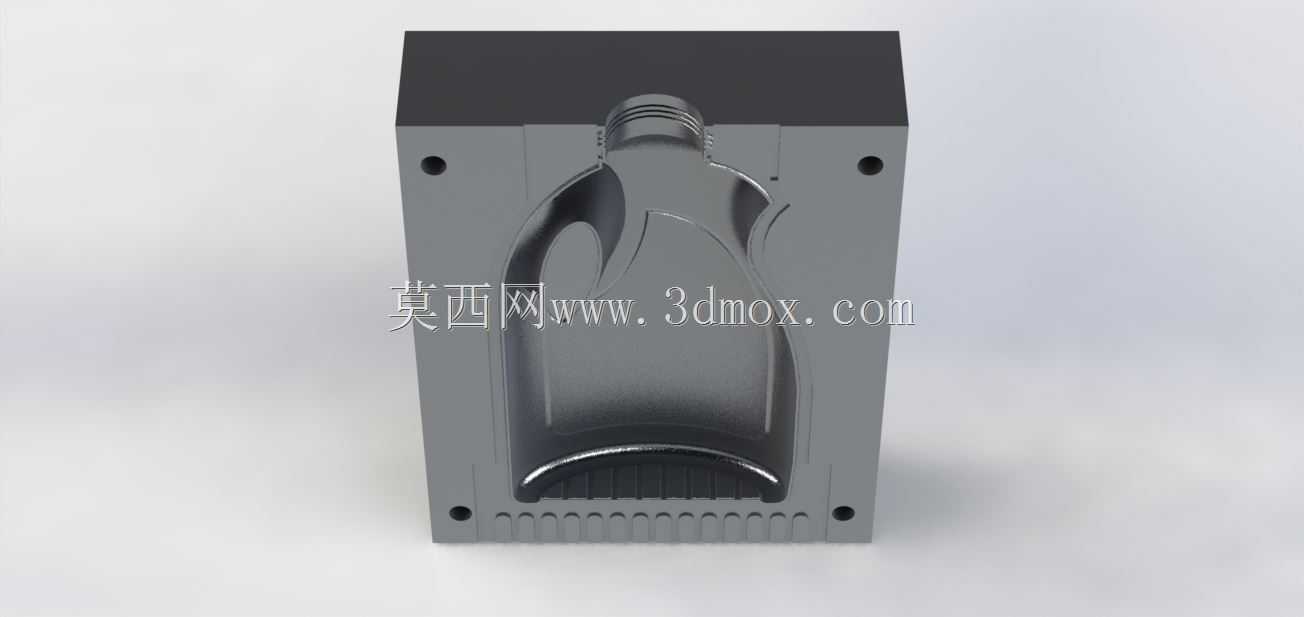

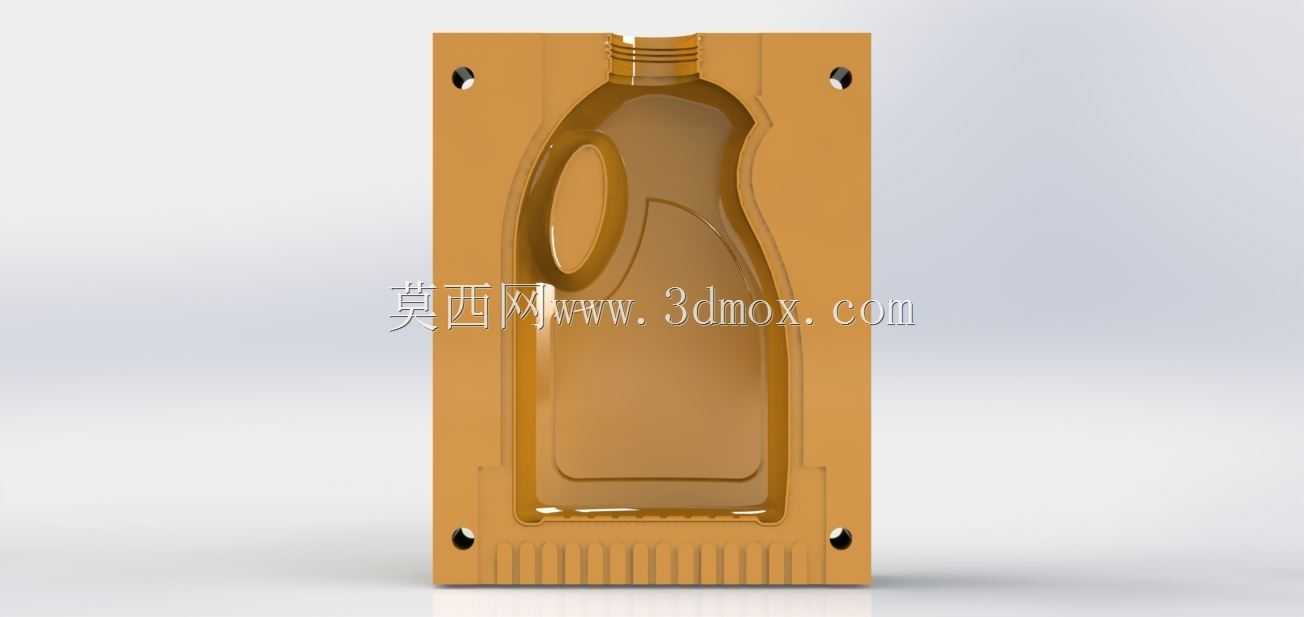

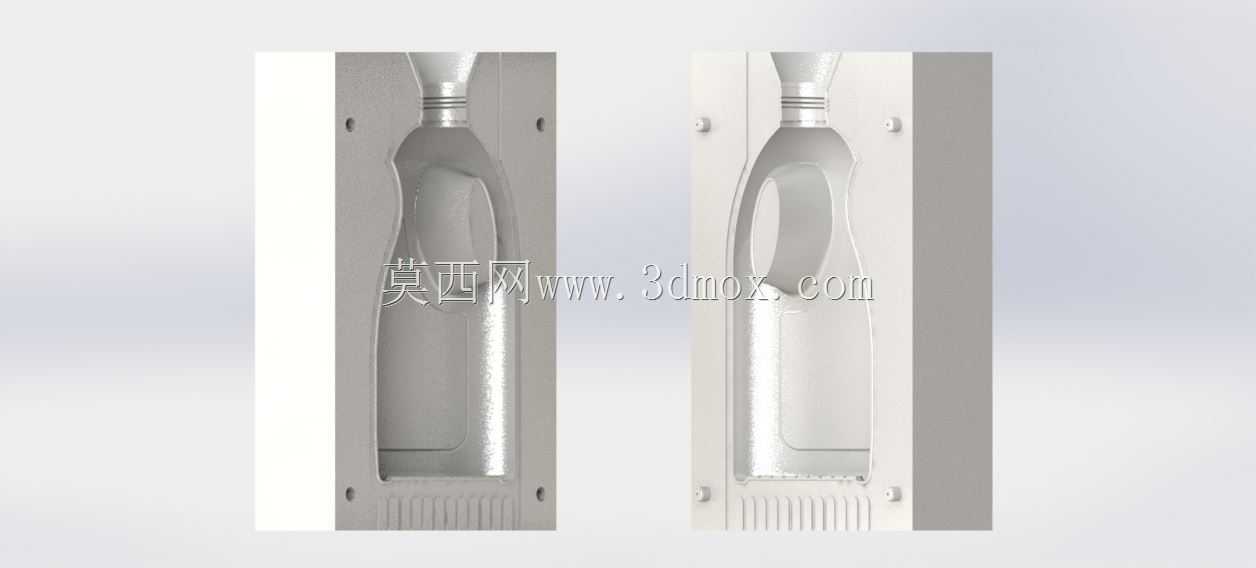

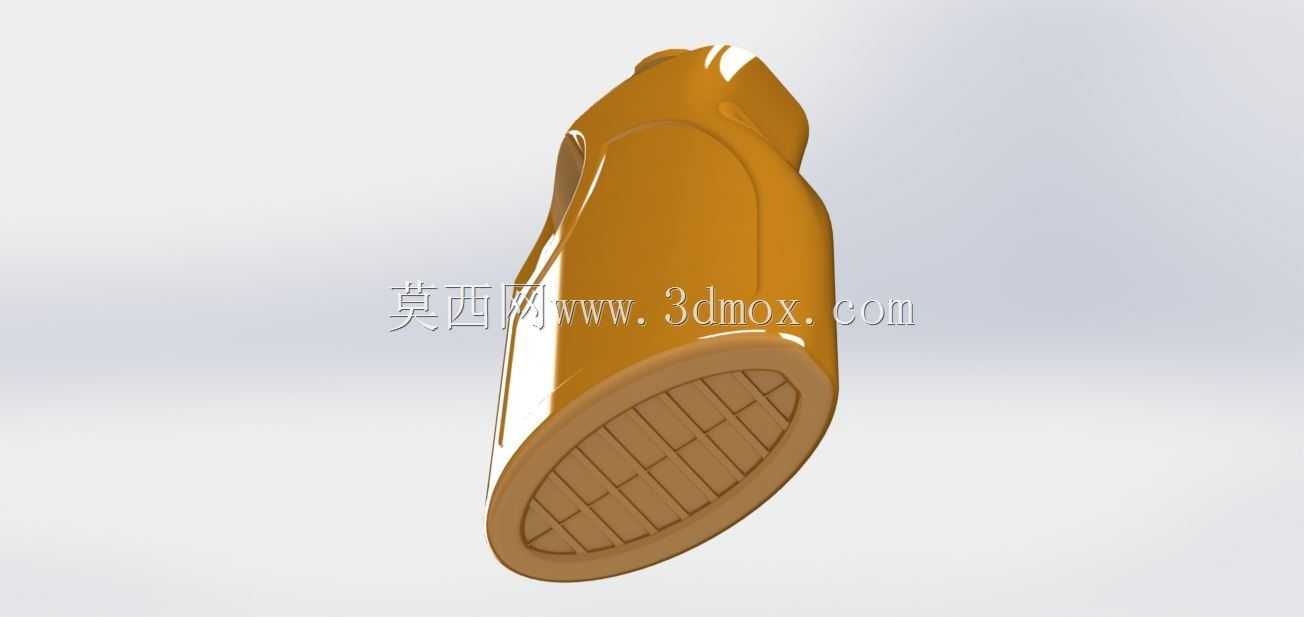

　　这套模具针对带流线型曲面的PET瓶装饮品吹塑成型工序开发，日常适配中小规格饮用水、功能饮料的瓶体批量生产场景，在快消品包装生产车间的吹塑生产线上直接对接吹塑机工位使用，核心作用是完成加热后的塑料型坯的吹胀定型，让熔融状态的塑料贴合型腔内壁，冷却后得到尺寸一致、表面无瑕疵的瓶体成品。从实际生产适配角度看，模具采用哈夫式对开结构，左右两半模的分型面完全贴合瓶身的最大轮廓线，避免合模后出现错位飞边，减少后续修边工序的人工成本。设计过程中优先考虑了吹塑过程的排气需求，在瓶身曲面过渡的死角位置预留了微米级的排气间隙，不会在瓶身表面留下闷痕、缺料等缺陷，同时型腔表面做了镜面抛光处理，保证成型后的瓶身透明度达标，满足饮品包装的外观展示要求。

　　模具的安装边界完全适配常规卧式吹塑机的模架安装槽，上下定位销的位置公差控制在0.02mm以内，合模时不会出现型腔错位，模架外侧的固定孔位采用通用标准间距，不需要额外加工转接板就能直接装夹到设备上，换模时间可以控制在半小时以内，适配多品种小批量的饮品包装生产需求。冷却水路的排布沿着瓶身的曲面走向做了随形设计，进水口和出水口设置在模具底部，和吹塑机的冷却水路接口位置完全匹配，冷却水流可以均匀覆盖整个型腔表面，让瓶身各部位的冷却速度保持一致，避免出现瓶身壁厚不均、收缩变形的问题，尤其是瓶底的加强筋位置，水路特意做了加密排布，防止厚壁位置冷却不足导致脱模后变形。瓶口位置的镶件采用独立可拆卸结构，当需要更换不同口径的瓶型时，

　　只需要更换瓶口镶件就能适配，不需要重新制作整套模具，大幅降低了多规格产品的开模成本，镶件和模体的配合采用H7/m6的过渡配合，既保证装配精度，又方便拆装更换。瓶身的防滑纹理位置在型腔上做了反向蚀刻，纹理深度控制在0.15mm，既保证成型后的瓶身有足够的摩擦力方便消费者握持，又不会因为纹理过深导致脱模时出现粘模问题。脱模机构采用顶杆加吹气辅助的组合方式，开模瞬间通过型腔内部的气路通入低压压缩空气，让瓶身和型腔表面快速分离，再通过顶杆平稳顶出瓶底位置，不会在瓶身表面留下顶杆痕迹，也不会因为顶出力不均导致瓶身变形。实际生产验证中，这套模具的连续生产节拍可以达到每小时1200模，成型后的瓶身壁厚差控制在0.05mm以内，

　　完全满足饮品灌装线的上机要求，不会出现灌装时卡瓶、漏液的问题。模具的导向机构采用四个导柱导套对称排布，导套内部加装了自润滑轴承，长时间连续生产也不会出现导柱磨损、合模精度下降的问题，日常维护只需要定期加注润滑脂即可，维护成本极低。针对吹塑过程中可能出现的型坯偏移问题，在模具进料口位置做了导向喇叭口结构，引导加热后的型坯准确进入型腔中心，避免出现吹胀后瓶身一侧壁厚过薄的问题，提升成品率。
