适配Lumia手机的外接变焦镜头结构设计

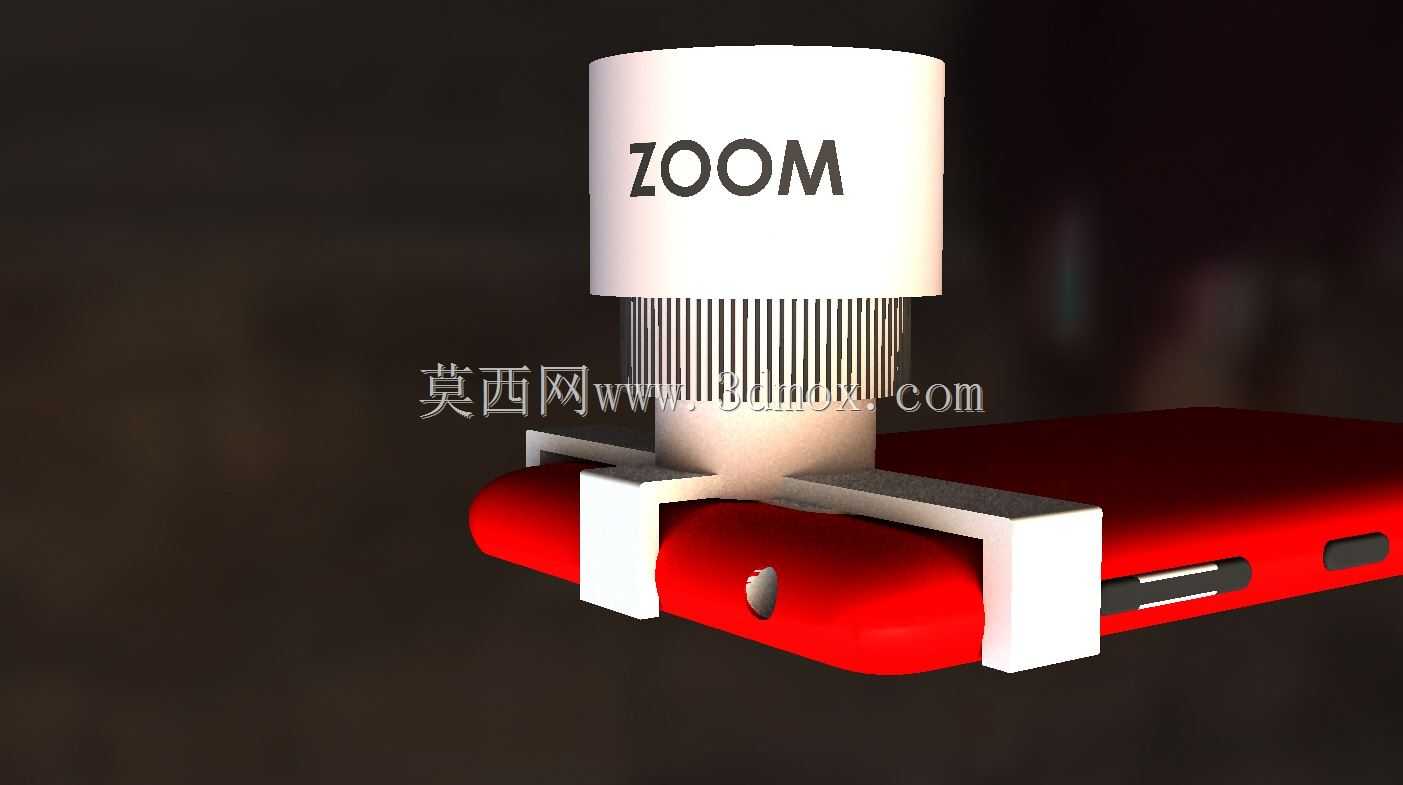

　　这款外接变焦镜头的设计初衷，是弥补早期Lumia系列手机内置摄像头光学变焦能力不足的短板，面向日常拍摄、户外采风、近距离微距记录等多场景使用需求，让移动设备在不增加机身厚度的前提下，获得可灵活切换的长焦拍摄能力。从结构设计逻辑来看，整个模组分为光学变焦镜筒、夹持固定基座两大部分，镜筒部分采用直筒式布局，外壁设置滚花纹理，转动时可带动内部镜组沿光轴方向滑移，实现焦距连续调节，滚花的齿距与深度经过反复校核，保证手指转动时的阻尼感适中，既不会因为阻尼过小导致焦距误触偏移，也不会因为阻尼过大造成调节卡顿，镜筒顶部标注的ZOOM标识区域做了哑光处理，避免拍摄时反光干扰取景视线。

　　夹持基座采用双侧卡扣式设计，卡扣内侧预留了适配手机侧边弧度的让位空间，不会挤压手机侧边的按键与接口，安装时只需将卡扣对准手机机身两侧卡入，即可让镜头光轴与手机内置摄像头的光轴精准重合，整个夹持结构的宽度控制在合理范围内，不会遮挡手机屏幕边缘与后置闪光灯区域，基座与镜筒的连接部位做了同轴度定位设计，保证镜筒安装后不会出现光轴偏移，避免拍摄画面出现边缘模糊、畸变不对称的问题。从安装边界来看，镜筒的外径尺寸控制在38mm以内，伸出手机机身的高度约为45mm，日常携带时不会因为突出尺寸过大造成剐蹭，夹持基座的开合行程覆盖10mm到15mm的机身厚度区间，可适配不同厚度的Lumia系列机型，甚至带轻薄保护壳的状态下也能正常安装固定。

　　在实际使用场景中，这款镜头可满足远距离景物拍摄、小型物体微距特写等需求，转动镜筒调节焦距时，内部多片光学镜片的相对位置会按照设计好的凸轮轨迹移动，保证整个变焦过程中画面中心的解析力保持稳定，不会出现焦点漂移的问题。镜筒与基座的连接采用快拆式结构，不需要额外工具即可完成镜头的拆装，拆下后可单独收纳，不会给日常携带增加过多负担。结构设计时充分考虑了日常使用的耐用性，所有活动配合部位都预留了合理的间隙公差，即使在温湿度变化较大的户外环境下使用，也不会出现镜筒转动卡滞、夹持结构松动的问题，基座的卡扣部位做了圆角过渡处理，安装和拆卸过程中不会刮花手机机身的漆面与边框。

　　从光学结构的匹配性来看，镜头的出瞳距离经过专门调校，刚好适配手机内置摄像头的入瞳位置，安装后不会出现画面暗角、黑边等问题，变焦全程的通光量保持均匀，不会出现长焦端画面明显变暗的情况。整个模组的重量控制在30g以内，安装在手机上后不会造成明显的头重脚轻感，单手握持拍摄时也能保持稳定，不会因为附加镜头的重量导致手持拍摄时容易抖动。夹持基座的接触部位做了微弹性处理，卡入手机后可提供足够的夹紧力，即使在走动、抬手拍摄的过程中，镜头也不会出现移位、脱落的情况，同时弹性接触层也能避免硬接触对手机机身造成压痕。
