炼油厂污水处理辐流沉淀池结构设计

　　这套三维结构还原的是炼油厂区配套污水处理环节核心的辐流式沉淀池设施，这类设施在石化炼厂的生产配套中承担着不可替代的作用——炼厂生产过程中产生的含油废水、装置区冲洗废水、初期雨水都需要先汇入这类池体完成初步固液分离与浮油收集，才能进入后续的生化处理单元，避免高浓度悬浮物、浮油对后续水处理膜件、生化菌群造成冲击破坏。从结构设计逻辑来看，整个池体采用圆形辐流构型，中心进水周边出水的流态设计是核心思路，池体直径与有效水深的比例控制在合理区间，保证水流从中心导流筒流出后，能沿径向以缓慢流速向周边溢流堰流动，过程中密度大于水的污泥、固体杂质逐步沉降到池底的锥形积泥区，密度小于水的浮油、轻质浮渣则被池面的浮渣挡板拦截，

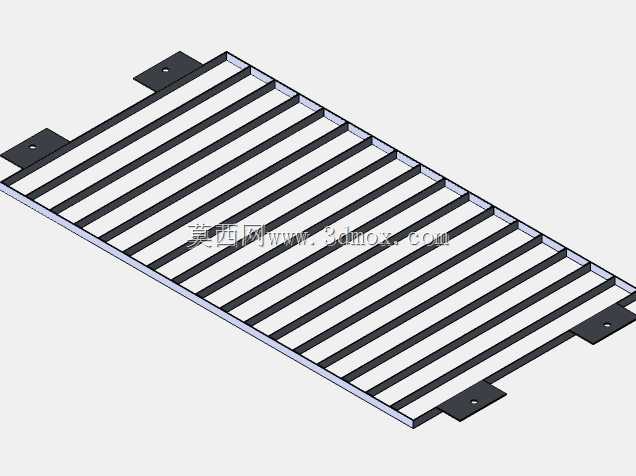

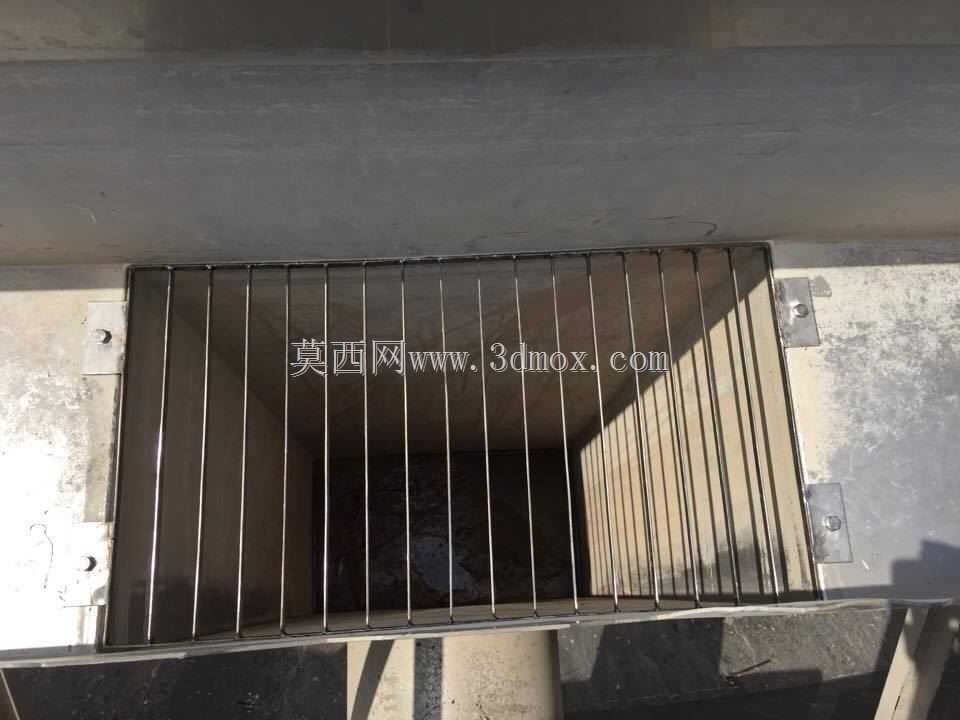

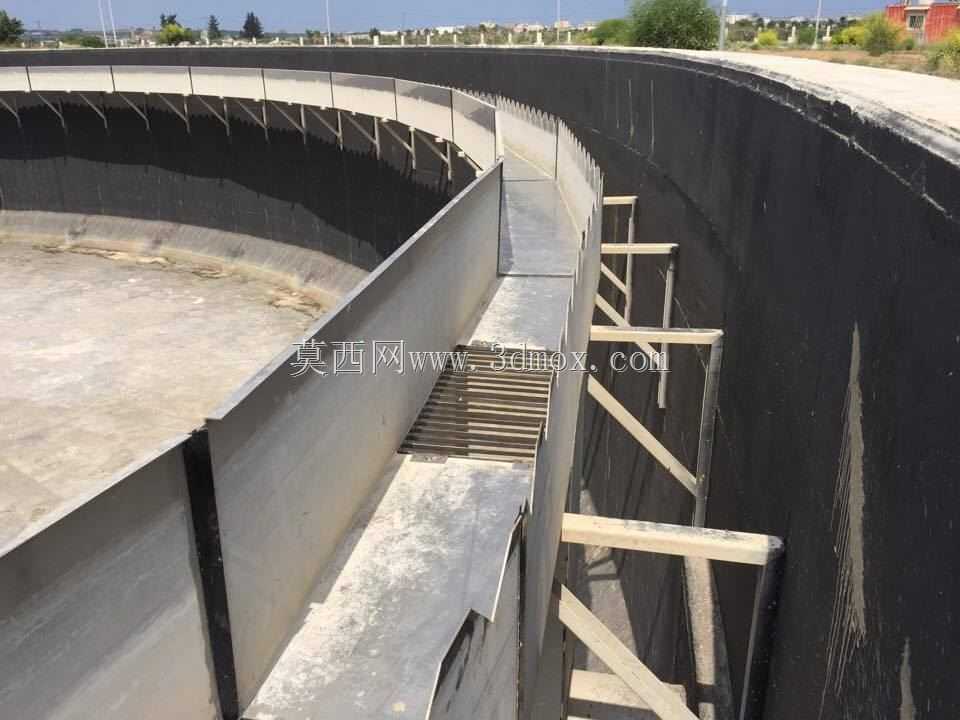

　　通过配套的刮渣刮泥机构统一收集排出。池壁外侧设置的三角支架是结构加强的关键设计，这类大直径敞口池体如果仅依靠池壁混凝土自身刚度，在长期满水运行、土壤侧压力共同作用下很容易出现壁面开裂渗漏，沿池壁周圈均匀布置的斜向支撑，一端锚固在池壁外侧的预埋钢板上，另一端支撑在池体周边的混凝土承台上，能有效抵消池内水压力产生的环向拉应力，减少池壁配筋量的同时提升结构长期运行的稳定性。池体顶部的走道板采用防滑花纹钢板铺设，宽度满足日常巡检、设备维护的通行需求，走道板临边设置的防护栏杆高度符合工业厂区安全规范，避免巡检人员意外跌落。池内靠近溢流堰的位置设置的格栅式集渣槽，刚好对应刮渣板的运行轨迹，浮渣被刮板推到槽口位置后，

　　会顺着槽内的坡度自流到排渣管路，不需要额外设置动力输送装置，降低了日常运行的能耗与维护成本。池底的坡度设计严格按照重力排泥的要求设置，坡向中心的积泥坑，沉降下来的含油污泥在刮泥板的缓慢推动下向中心汇集，通过中心的排泥管靠静压排出到污泥处理单元，不需要额外设置池底污泥泵，减少了水下设备的维护工作量。安装边界方面，这类池体需要设置在炼厂污水处理区的地势相对较低的位置，保证生产废水能靠重力自流进入池体中心导流筒，减少进水提升泵的扬程损耗，池体周边需要预留至少1.5米的检修通道，满足刮泥机驱动装置检修、池壁防腐维护的作业空间，池体基础需要做防渗处理，避免含油废水渗漏污染周边土壤与地下水，池体的进水、出水、排泥、

　　排渣管路的接口都在池壁施工阶段提前预埋防水套管，避免后期开孔破坏池体结构的防渗性能。从实际运行的角度看，这类池体的表面负荷取值直接影响水处理效果，设计时需要结合炼厂的废水排放量、废水悬浮物浓度来确定池体直径，表面负荷过大会导致水流流速过快，悬浮物来不及沉降就随出水流出，表面负荷过小则会造成池体容积浪费，增加土建投资成本。池面的浮渣挡板需要插入水面下一定深度，同时高出池面足够高度，避免大风天气下浮渣从挡板下方逃逸或者被风吹出池外，溢流堰的堰板采用可调式设计，安装时可以通过调节螺栓调整堰板的水平度，保证整个周圈的出水均匀，避免出现短流现象影响沉降效果。池壁内侧需要做防腐防渗涂层，因为炼厂废水中含有硫化物、挥发酚等腐蚀性介质，长期接触会侵蚀混凝土结构，涂层需要选用耐油耐水的防腐材料，涂刷范围从池底一直延伸到池顶走道板下方，所有接缝位置都要做加强处理。中心进水导流筒的下端需要延伸到水面以下一定深度，避免进水直接冲刷池面造成浮渣层扰动，同时导流筒出口设置稳流板，让出水沿径向均匀扩散，减少对池内沉降流态的干扰。
