平行轴偏心传动奥尔达姆联轴结构

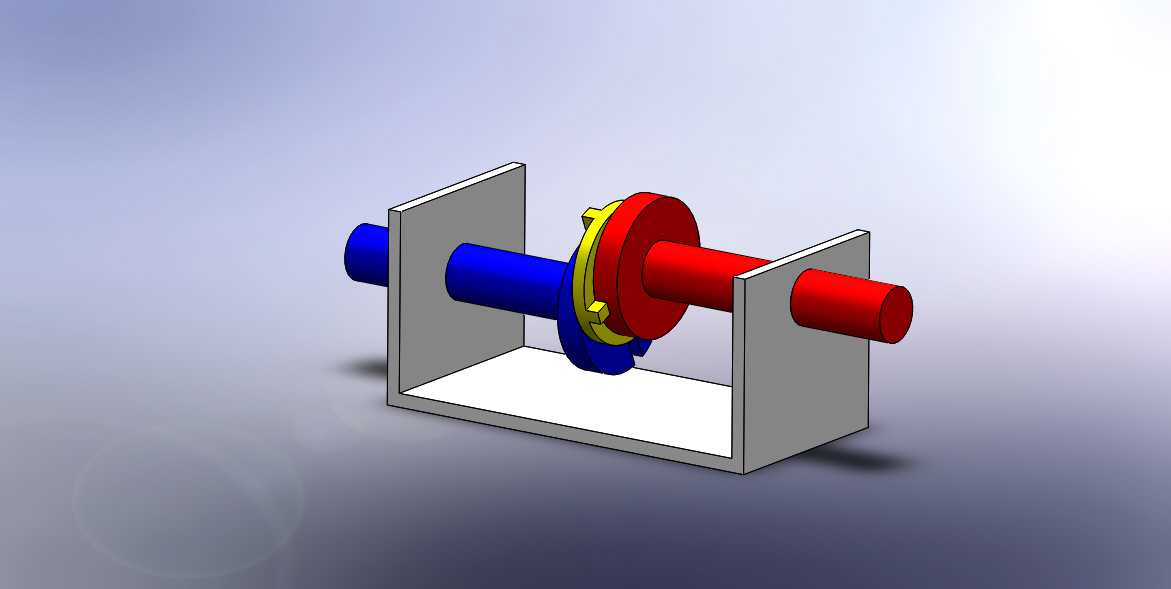

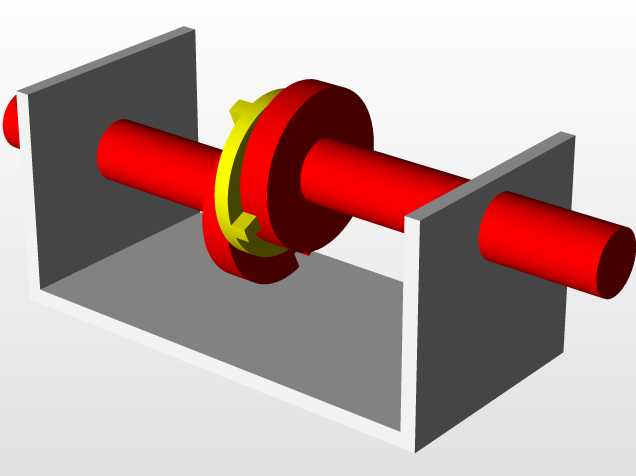

在轻工输送、小型机床进给、纺织设备罗拉传动这类存在两轴平行但存在安装偏心、运行中轴系微量偏移的工况场景里，这类十字滑块式的奥尔达姆传动结构是非常实用的轴系连接方案。区别于刚性联轴器无法补偿偏移、弹性联轴器补偿量有限且易老化的问题，该结构通过中间十字盘的滑动配合，能在两轴存在径向偏心的前提下稳定传递扭矩，不会因为安装对中误差产生额外的附加径向力，大幅降低轴端轴承的偏磨损耗。从结构设计逻辑来看，整个组件由两端带榫槽的轴套、中间带十字交叉凸榫的滑动盘、两侧安装支座组成，两端轴套分别与主动轴、从动轴通过键连接实现周向固定，中间滑动盘的两组凸榫分别嵌入两侧轴套的榫槽内，传动过程中凸榫可沿榫槽方向自由滑动，以此抵消两轴之间的平行偏心量。设计时需要重点控制滑动配合面的间隙，间隙过小会导致滑动卡滞，无法顺畅补偿偏移，间隙过大则会造成传动回差，在正反转频繁的工况下会产生明显的冲击噪音，通常配合面粗糙度需要控制在Ra1.6以下，可根据工况选择在配合面添加固体润滑涂层降低磨损速率。安装边界方面，两侧支座的轴承安装孔需要保证基础平行度，虽然结构本身具备偏心补偿能力，但基础平行度偏差过大仍会加剧滑动面的磨损，缩短组件使用寿命；轴套的轴孔直径可根据传递扭矩匹配对应轴径，整体径向尺寸需要预留出中间盘滑动的活动空间，避免滑动过程中与支座内壁发生剐蹭。实际应用中，这类结构适合传递中低转速、中等扭矩的工况，转速过高时中间滑动盘的偏心滑动会产生额外的离心力，带来振动问题，因此在选型时需要结合设备的运行转速、扭矩大小、允许的偏心补偿量综合匹配尺寸参数，同时要预留定期维护的操作空间，方便定期检查滑动面磨损情况，及时清理配合面积攒的磨屑，保障传动平稳性。
