PET塑料立式进料破碎处理设备结构

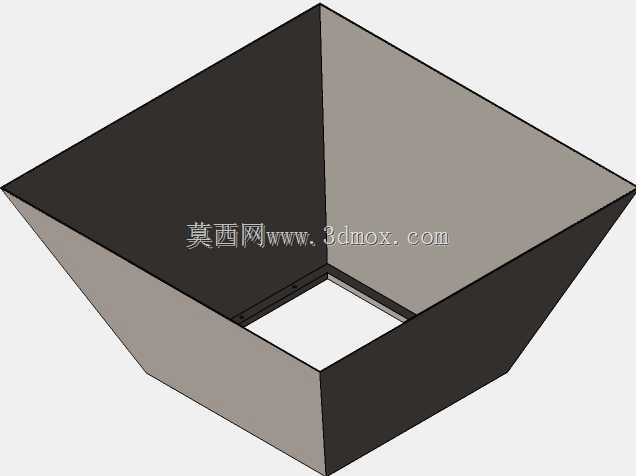

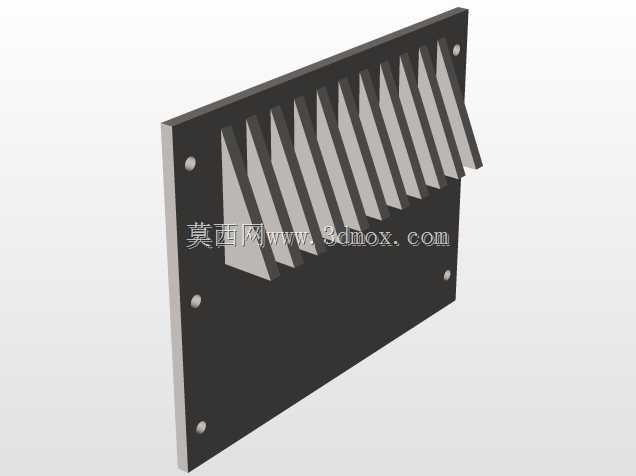

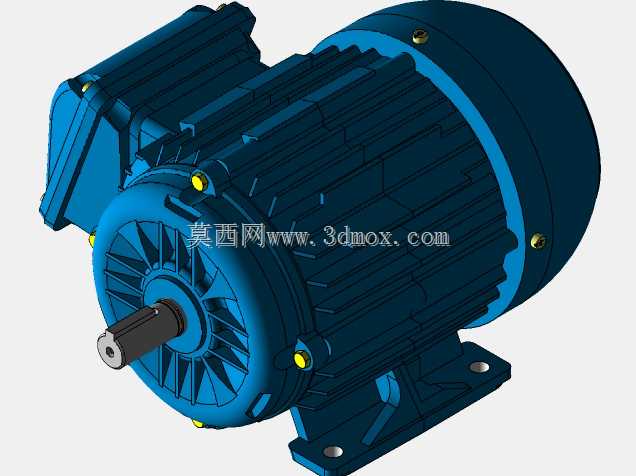

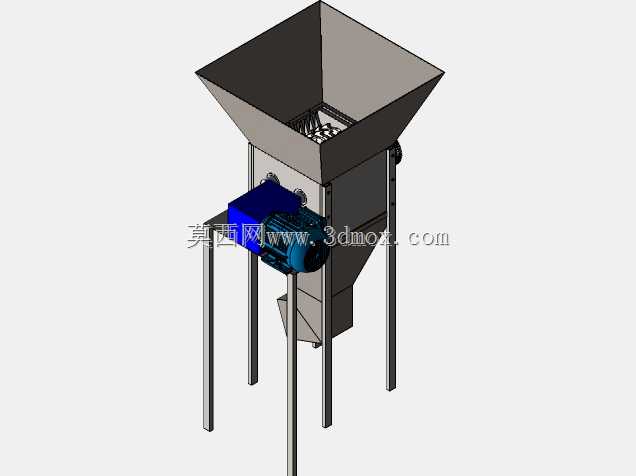

　　该设备为立式结构的物料破碎处理装置，主要适配PET类塑料、纸质废弃物料的粗碎作业场景，常见于中小型固废回收站点、包装废弃物预处理工段、办公废纸集中处理车间，可将投入的大块片状、团状物料剪切至符合后续输送、清洗或打包工序要求的粒径范围，避免大尺寸物料堵塞后续输送管线或影响再生处理工序的进料稳定性。设备整体采用方锥形上料斗设计，进料口大尺寸扩口结构可降低人工上料时的对位难度，作业人员无需精准对准窄小进料口即可将待破碎物料投入仓内，料斗内部靠近破碎腔位置设置有挡料栅格，可防止破碎过程中物料被刀轴带动飞溅出进料口，同时能对过大尺寸的成团物料起到初步阻拦、预分散作用，避免一次性进料过多造成刀轴卡滞。设备的动力单元采用侧挂式安装布局，

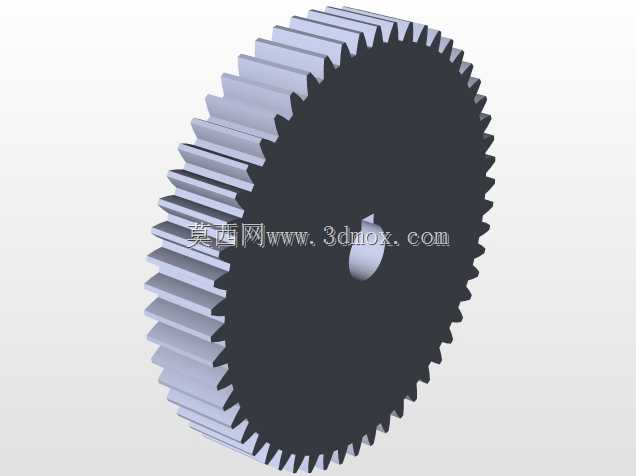

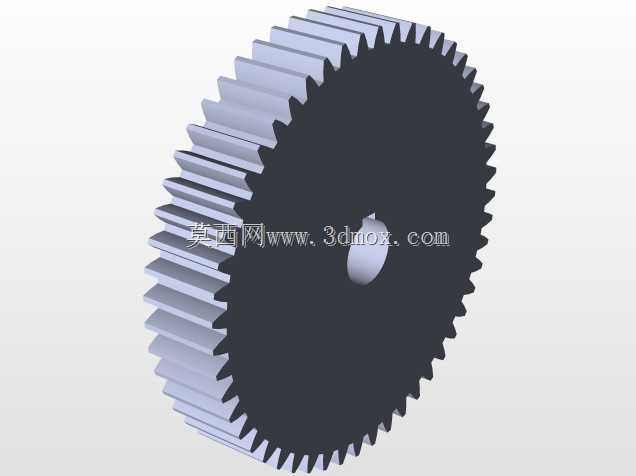

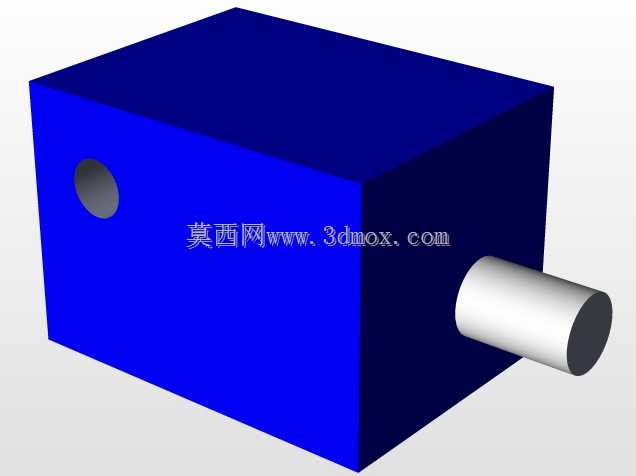

　　驱动电机通过直联减速结构与破碎腔内部的刀辊组件连接，侧挂布局可有效缩减设备整体的纵向安装占地，同时避免电机布置在设备正下方时被破碎腔泄漏的物料、渗液污染，降低动力单元的日常维护难度。破碎腔下部设置有斜向导料出料结构，破碎完成的物料可顺着斜面自然滑落至出料口，无需额外设置输送推料结构即可完成出料，减少了设备内部的易损部件数量，降低长期运行的故障概率。设备支撑采用四根独立的立式支腿结构，支腿与破碎腔壳体采用螺栓连接固定，可根据实际安装场地的出料高度需求，调整支腿的固定位置或者更换不同长度的支腿，适配不同高度的集料箱、输送皮带接料需求，支腿底部预留有地脚螺栓安装孔，可直接与混凝土地面或者设备安装钢平台固定，

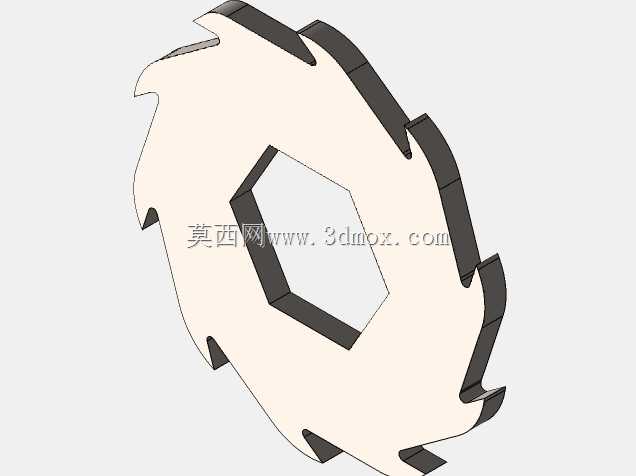

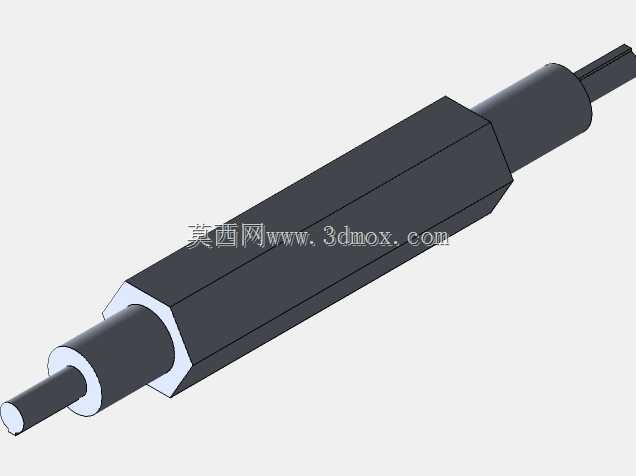

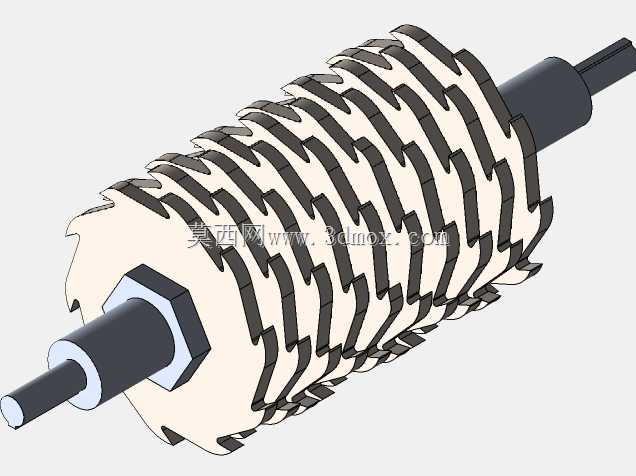

　　避免设备运行过程中因刀辊剪切物料产生的反作用力造成设备移位、振动过大的问题。从结构设计逻辑来看，该设备优先考虑了中小型处理场景的实用性需求，没有配置复杂的自动化进料、检测组件，整体结构简单可靠，日常维护仅需定期检查刀辊刀片的磨损情况、减速单元的润滑状态即可，对使用现场的维护人员技术要求较低，适合处理量不大、运维条件有限的作业场景。设备的安装边界需预留足够的上料操作空间，进料口前方需留出不小于1.2米的操作空间供作业人员上料，电机侧需留出不小于0.8米的检修空间用于电机维护、皮带张紧（若配置皮带传动结构）或者减速箱检修，出料口下方需根据接料设备的高度预留足够的落料空间，避免物料排出时卡堵。刀辊组件采用定刀与动刀配合的剪切结构，

　　动刀沿刀辊轴向螺旋排布，可在刀辊转动过程中实现逐点剪切，降低单次剪切的冲击载荷，减少电机启动和运行时的峰值扭矩，相比直排式刀片布局可降低配套电机的功率要求，同时减少设备运行时的振动和噪音。设备壳体采用钢板折弯焊接成型，破碎腔位置的内壁可根据处理物料的磨蚀性选择加装耐磨衬板，处理普通纸质物料、软质PET塑料时可直接使用壳体本体作为内壁，处理磨蚀性较强的硬质塑料时可更换耐磨衬板延长腔体使用寿命，衬板采用沉头螺栓固定，更换时无需整体拆解设备即可完成维护作业。进料斗的倾斜角度设置为大于物料的自然安息角，可保证投入的物料能依靠自重顺利滑入破碎腔，不会在料斗内壁积料，减少人工清理料斗的频次。设备的整体高度设计适配人工站立上料的操作高度，进料口上沿距离安装地面的高度控制在1.4米左右，作业人员站立操作时无需抬手过高即可完成投料，降低长时间作业的操作疲劳度。
