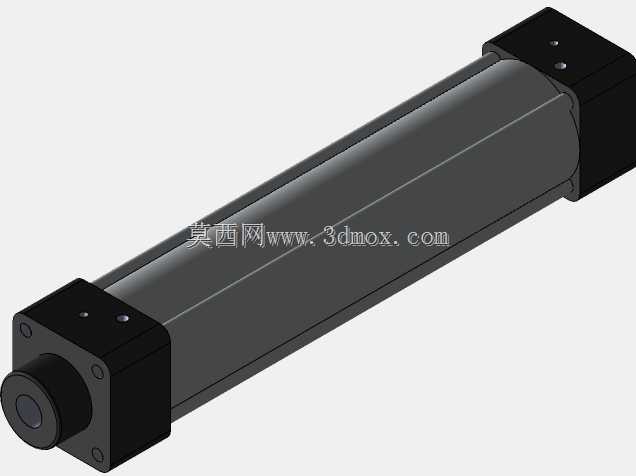

亚德客32缸径150行程标准气缸结构

　　这款气缸的三维结构还原，完全贴合气动系统实际选型的落地需求，在轻工装配、电子元器件分拣、小型工装夹具驱动这类常见工业场景里，这类缸径行程的气缸是使用频次极高的执行部件。做结构设计的时候，首先要考虑的就是安装边界的匹配，这款气缸缸筒外径和32mm缸径的标准气缸尺寸完全对齐，两端端盖的安装孔位遵循通用标准气缸的安装规范，不管是前法兰安装、后尾座铰接还是脚架固定，都能直接适配市面上同规格的安装附件，不用额外做转接件的二次设计，能大幅缩短设备的设计周期。从功能特性来看，150mm的行程刚好覆盖大多数短行程直线驱动的需求，比如工装夹具的夹紧松开动作、流水线挡料机构的升降、小型检测工位的探头进退，这类动作的行程需求大多在100-200mm区间，

　　这个行程规格不会因为行程过长导致缸杆挠曲，也不会因为行程过短无法满足动作幅度要求。设计思路上，整个结构把端盖的密封槽位置、缸筒和端盖的配合公差带、活塞杆的导向段长度都做了准确还原，缸杆伸出端的外螺纹尺寸也和标准件一致，在做整机装配干涉检查的时候，能直接模拟气缸满行程伸出和完全缩回的两个极限位置，提前排查和周边结构的碰撞风险，比如和安装支架、周边管线、相邻工位部件的间隙是否足够，避免实际加工装配后才发现动作卡滞的问题。很多刚入行的结构工程师做气动回路设计的时候，容易忽略气缸的外形尺寸对整体布局的影响，只算理论推力和行程，结果买回来的气缸端盖突出部分和旁边的传感器安装座撞在一起，不得不重新加工安装板，

　　这个三维结构把所有外部轮廓的细节都做了还原，包括两端端盖的紧固螺丝位置、进气口的螺纹接口朝向预留空间，在布管的时候也能提前规划气管的弯曲半径，避免气管弯折导致气路不通。在实际设备维护场景里，这类标准气缸的密封件更换是常规维保内容，模型里还原的端盖和缸筒的配合结构，也能帮助维保人员提前熟悉拆装顺序，不用在设备现场反复摸索拆卸步骤，减少停机维护的时间。另外，气缸两端的缓冲结构位置也在模型里有体现，在做动作节拍设计的时候，可以根据缓冲段的长度调整气缸的运行速度，避免活塞撞击端盖产生过大噪音和部件损耗，尤其是在高速往复动作的工位上，缓冲结构的尺寸直接影响气缸的运行寿命，提前在三维环境里模拟动作行程，能更合理地设置磁性开关的安装位置，

　　让气缸在到达缓冲段前就开始减速，既保证动作节拍，又能降低冲击。对于做非标自动化设备的工程师来说，这类标准气缸的三维模型不需要自己从零开始绘制，直接调用就能快速完成布局，把更多精力放在核心的工艺结构设计上，而不是耗费时间在标准件的建模上。同时这个模型的外形尺寸完全符合实物的安装尺寸，在做设备的BOM清单统计时，也能直接对应到具体的规格参数，避免选型时出现缸径行程选错的低级错误，比如把32缸径误选成25缸径导致推力不足，或者行程选长导致气缸伸出后撞到设备外壳。在气动系统的整体布局里，气缸的安装位置还会影响电磁阀的就近安装位置，提前确定气缸的进气口方向，就能合理安排阀岛的安装位置，缩短气管长度，减少气动回路的压力损失，提升气缸的动作响应速度，这也是很多设计人员容易忽略的细节，借助准确的三维模型，就能在设计阶段把这些细节都考虑到位，减少后期现场调试的整改工作量。
