液压驱动混凝土砌块自动成型生产设备

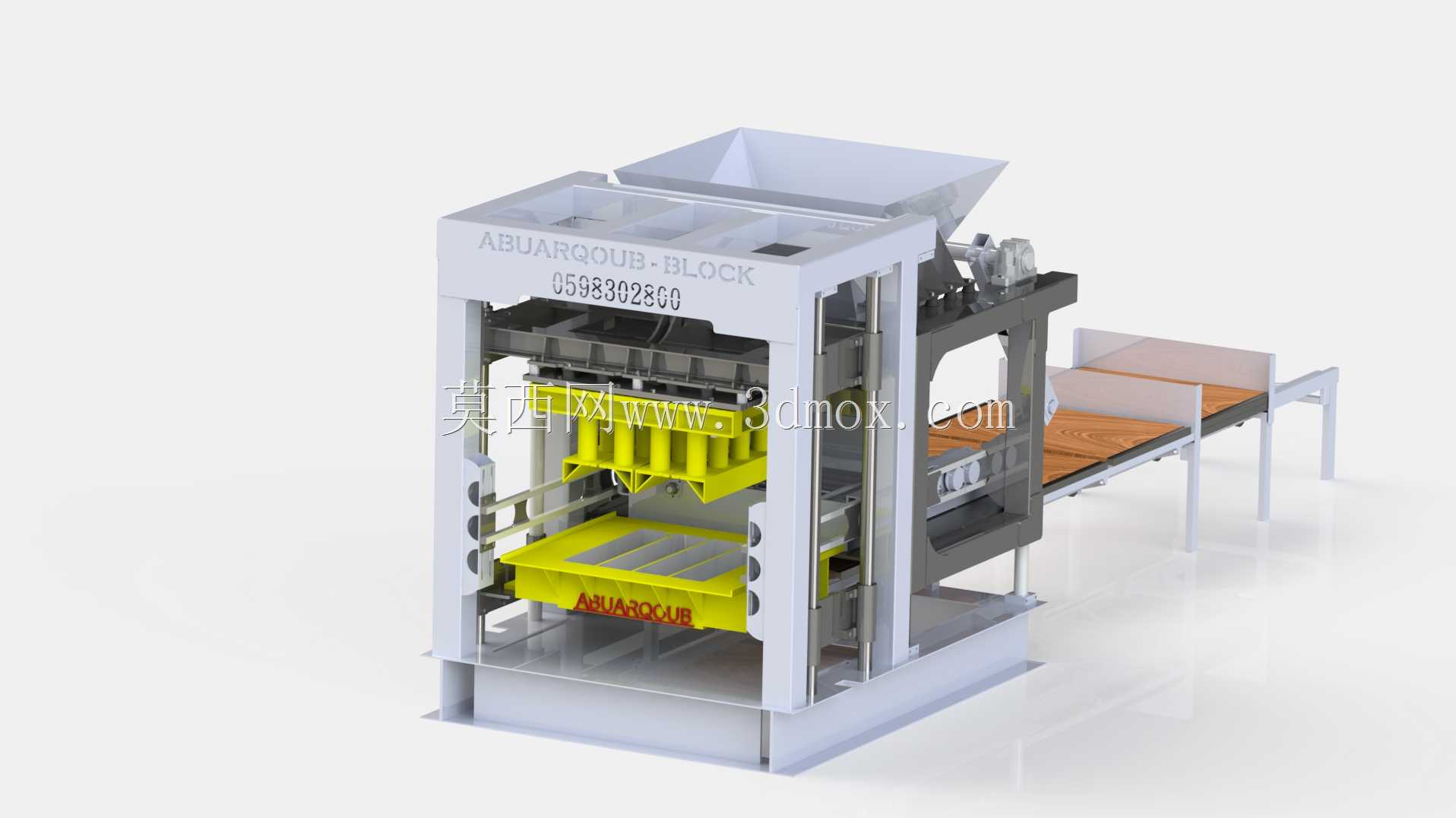

　　这套液压驱动的混凝土砌块成型设备，主要面向中小型建材生产厂、预制构件加工站点的量产需求，适配固定式厂区安装的连续生产场景，可完成从原料入料、压制成型到成品输出的全流程连贯作业，无需额外配置独立的上料转运、压型脱模辅助工位，单条产线仅需2-3名操作人员即可完成日常生产管控。设备整体采用框架式立式承载结构，主承压框架采用厚壁矩形型钢焊接后整体去应力处理，避免长期高负载压制作业下出现框架形变、开焊等失效问题，成型工位的垂直导向柱采用表面淬火处理的40Cr材质，配套自润滑铜套导向，压头下行过程中的平行度偏差可控制在0.2mm以内，保证砌块成型后的尺寸一致性，避免出现边角缺料、密度不均的残次品。从功能布局来看，

　　设备顶部设置的大料斗可承接搅拌完成的混凝土混合料，料斗下方配套定量给料机构，可根据生产砌块的规格调整单次给料量，给料过程中配合模箱内的布料耙往复运动，将混合料均匀填充到模腔各个位置，避免出现局部缺料导致的砌块强度不足问题。核心压制成型环节采用液压系统提供动力，主压制油缸设置在设备上部机架位置，可根据不同砌块的强度需求调整压制压力与保压时长，适配普通混凝土砌块、粉煤灰砌块、透水砖等多种建材产品的生产工艺要求；模箱采用快拆式连接结构，更换不同规格的模具即可生产不同尺寸、不同孔型的砌块产品，模具更换过程无需拆解主框架结构，单人配合简易起重工具即可在2小时内完成换模调试，适配多规格小批量的灵活生产需求。设备右侧配套的链板式输送台，

　　可将脱模完成的成型砌块直接输送到后续码垛工位，输送台的运行速度与成型节拍联动匹配，不会出现砌块堆积、掉落的问题，输送板采用耐磨工程材质，避免长期接触湿态混凝土出现锈蚀、粘料问题。设计过程中充分考虑了厂区安装的边界条件，设备整体占地长度约6.8米，宽度约2.1米，安装时需预留上部1.2米的检修空间，地面需做150mm厚的硬化混凝土基础，预埋地脚螺栓位置与设备底座安装孔一一对应，避免设备运行过程中出现振动偏移；液压站独立设置在设备侧方的隔音柜内，既减少液压系统运行的噪音扩散，也方便日常对液压滤芯、油温冷却系统的维护检修，液压管路采用硬管加高压软管的组合排布，固定点间距控制在800mm以内，避免高压油液流动过程中出现管路共振磨损。

　　日常生产过程中，设备的运动副位置均设置了集中润滑注油点，操作人员可在每班生产前通过手动注油泵完成所有导向位置的润滑补给，无需逐个点位注油，大幅降低日常维护的工作量；设备的电控柜设置在操作侧的安全位置，所有运动部件的外侧均设置了安全防护栏与安全联锁开关，一旦防护栏被意外打开，设备会立即停止所有动作，避免生产过程中的机械伤害风险。针对不同原料特性的适配性设计上，给料机构的布料速度、压头的下行速度均可通过液压阀组独立调整，对于流动性较差的粉煤灰、矿渣等掺合料比例较高的混合料，可适当降低布料速度、延长振动布料时长，保证模腔填充密实；对于透水砖等需要保证孔隙率的产品，可调整压制压力与保压时间，避免过度压实导致透水性能不达标。设备成型脱模过程中，模箱提升导向与压头导向采用独立的导向副，避免脱模过程中出现模箱偏斜，导致砌块边角被刮损，脱模后的砌块可直接通过输送台送出，无需人工托接，减少操作人员的劳动强度。
