紧凑型混凝土砌块生产整线三维结构

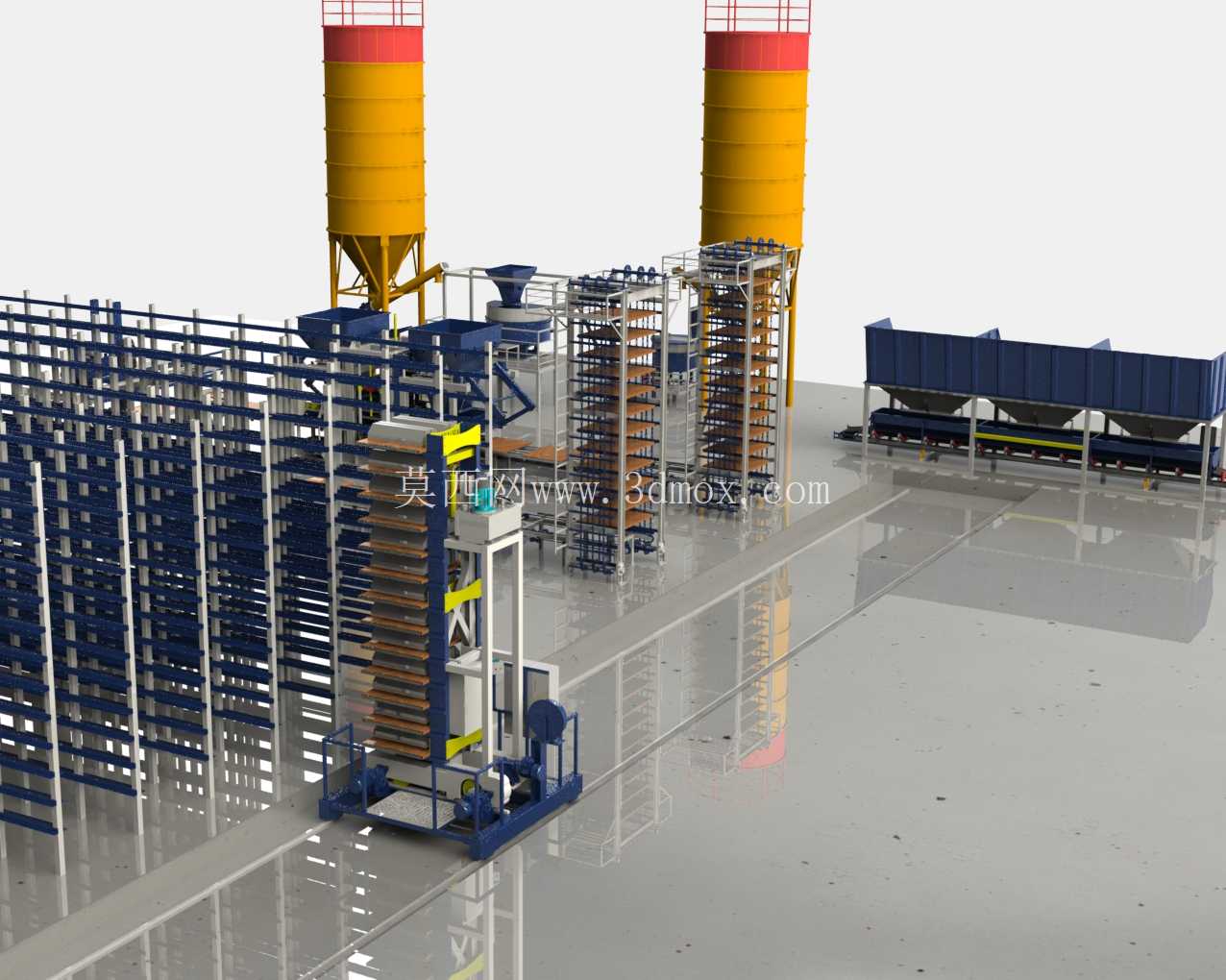

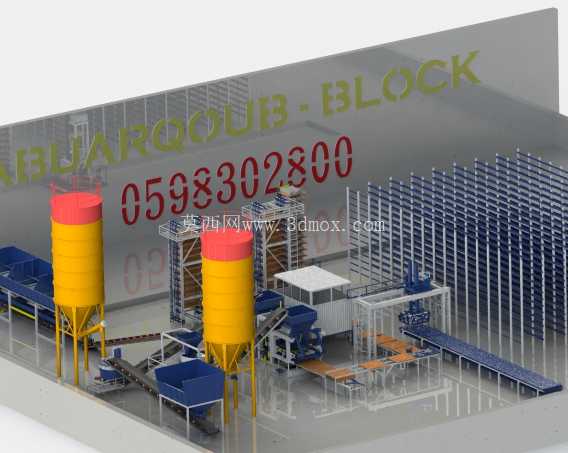

这套紧凑型混凝土砌块生产整线的三维结构，完全围绕中小产能建材生产场景的场地约束做适配，区别于大跨度厂区布置的长流程砌块生产线，整体布局把原料存储、计量搅拌、成型输出、养护暂存几个核心工段的衔接距离压缩到最短，适合城郊中小型建材厂、装配式建筑部品配套加工点这类可用场地面积有限、同时需要兼顾连续生产能力的应用场景。从实际生产用途来看，整线可完成从粉状胶凝材料、骨料的进料存储，到按配比计量混合、均匀搅拌，再到压制成型、湿坯输送、码垛养护的全流程作业，不需要额外拆分工段做分散布置，能减少工段间的物料转运损耗，降低现场土建施工的配套成本。

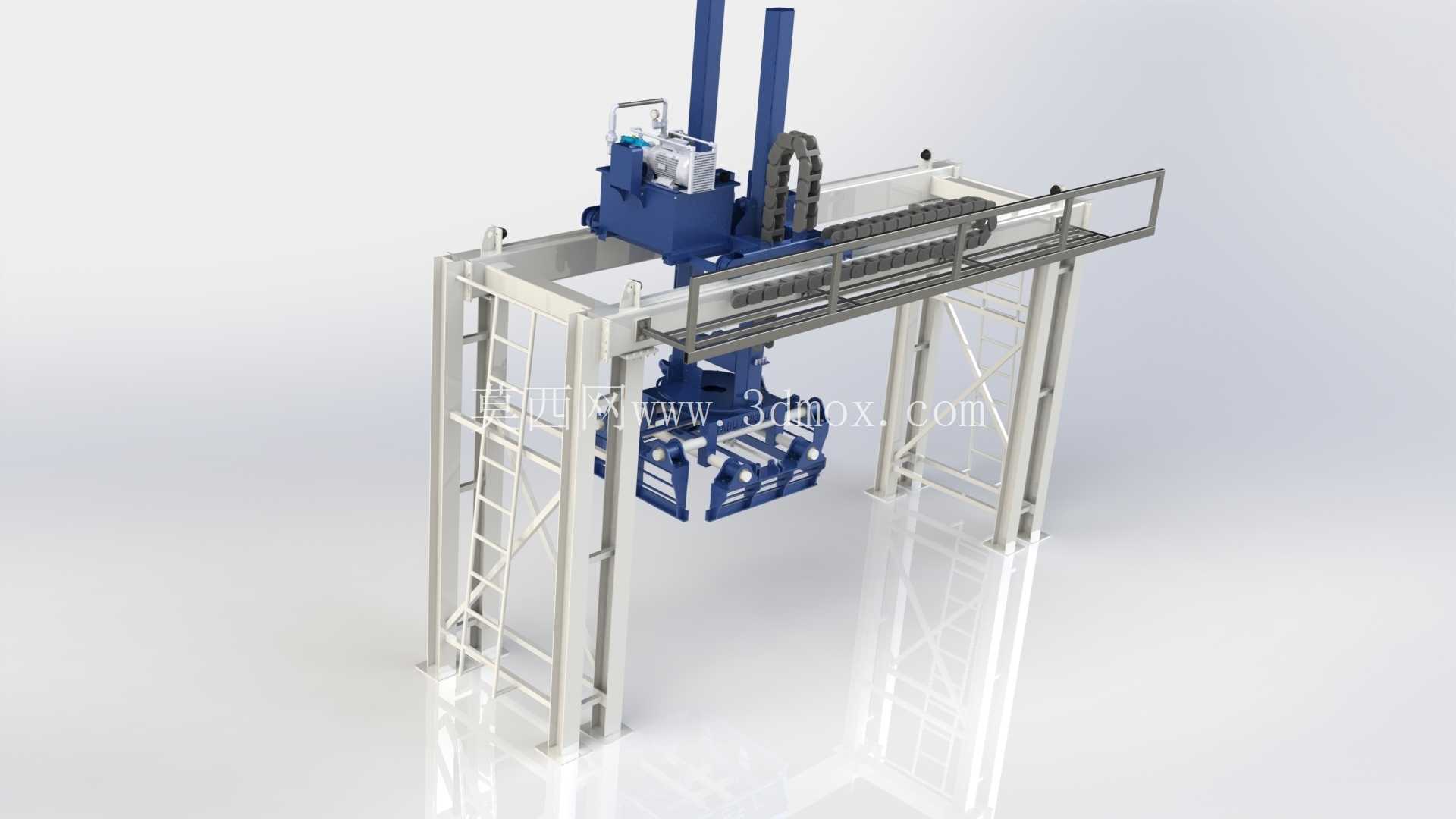

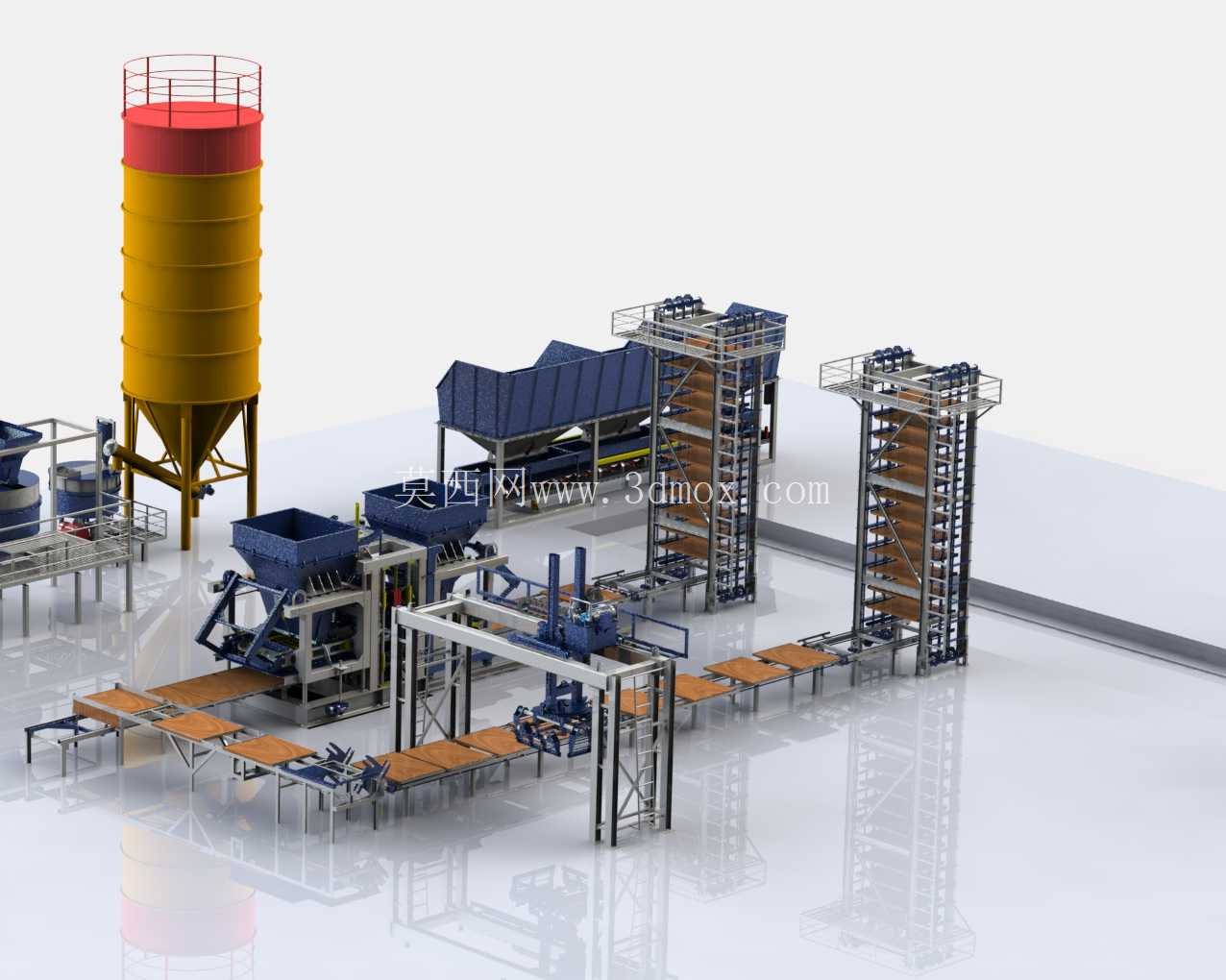

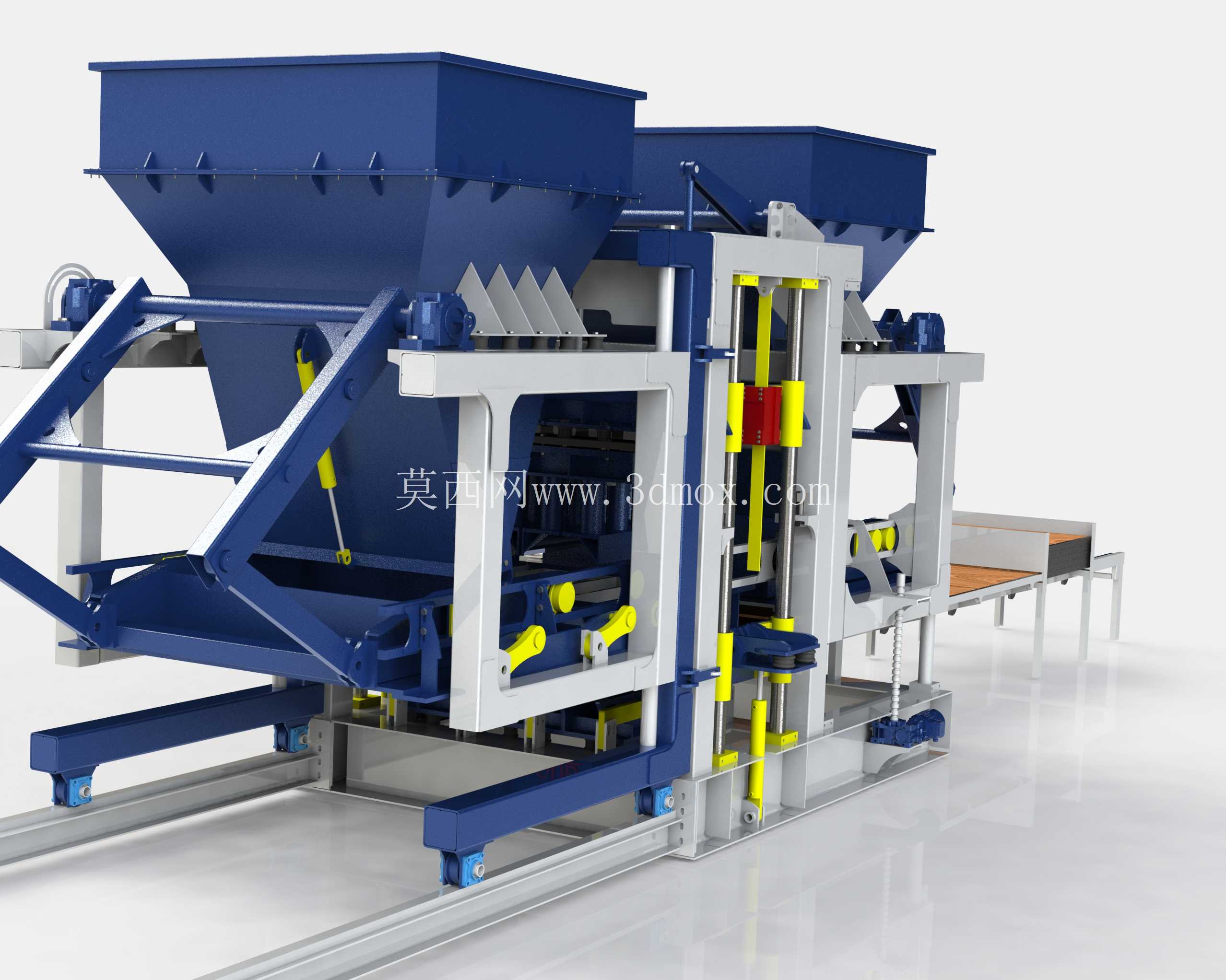

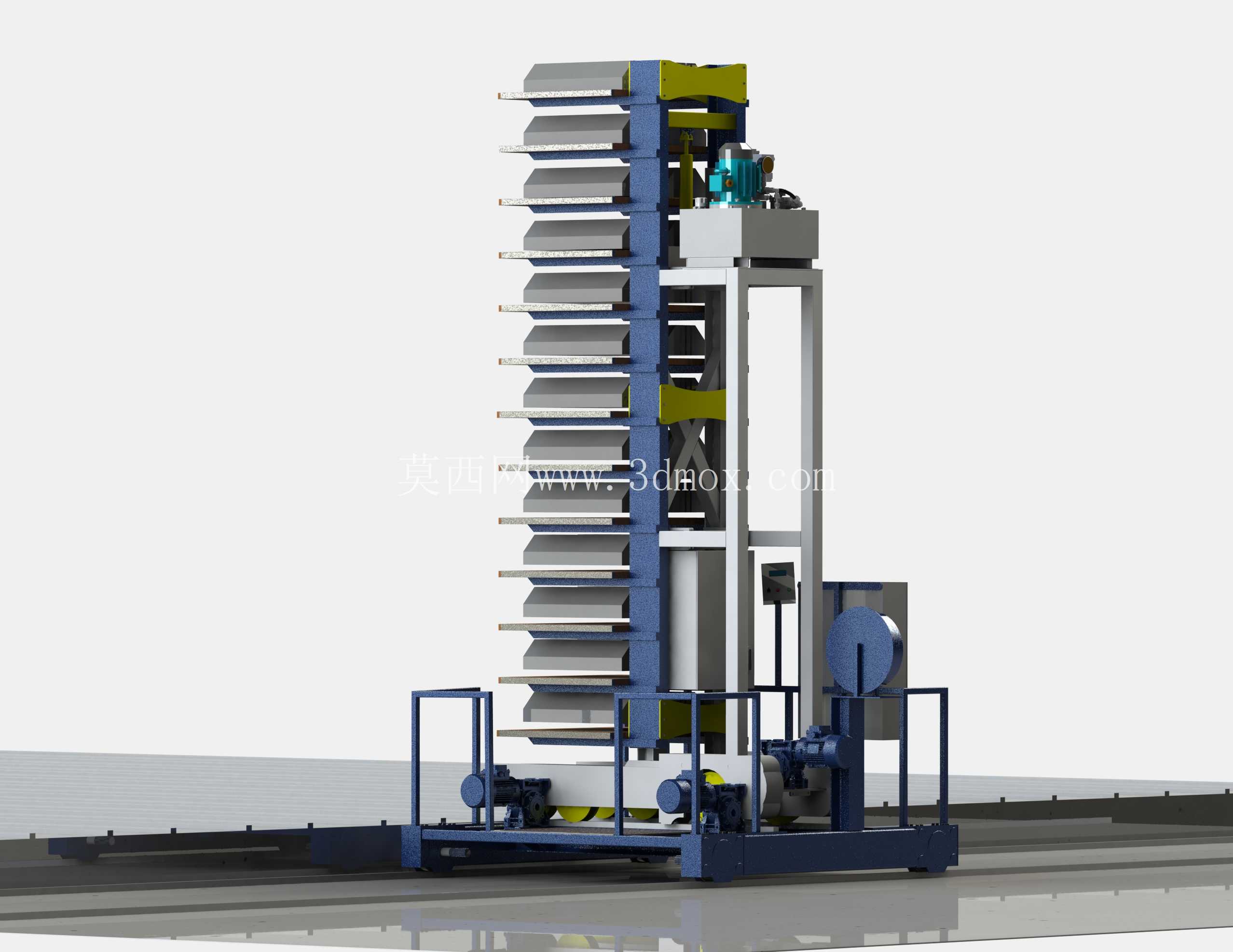

从功能特性上看，两台立式筒仓分别承担水泥、掺合料的密闭存储功能，仓体下部的锥斗结构匹配螺旋输送的进料角度，能避免粉料结拱架桥导致的下料不畅，仓顶配置的收尘接口预留位置，可直接对接现场除尘管路，满足生产环节的粉尘管控要求；搅拌单元布置在筒仓侧下方，缩短粉料输送距离，骨料配料机紧邻搅拌主机上料口，砂石料可通过提升料斗直接送入搅拌腔，搅拌完成的混合料直接卸入成型机的受料斗，全程物料流转无长距离敞开输送，减少物料撒落与含水率波动。成型工段的主机采用模振加压结构，可适配不同规格的空心砌块、实心标砖、路面砖的成型需求，更换模具即可切换生产品类，成型后的湿坯通过皮带输送线直接送入码垛工位，机械抓手将湿坯逐层码放到养护托盘上，再通过横向输送机构送入立体养护架区域。

整套设计思路始终围绕紧凑化、少占地的核心目标，没有冗余的过渡输送段，所有设备的检修空间都在布局阶段做了预留：筒仓支腿的高度刚好满足下部螺旋输送机、计量装置的安装与日常检修操作，搅拌主机的检修平台与筒仓爬梯做了一体化设计，不需要额外搭建独立检修梯架；成型机周边预留了模具更换的操作空间，可满足叉车进出更换模具、转运备件的通行需求；立体养护架采用高层货架式结构，垂直方向利用厂区高度空间，减少平面占地，架体间的通道宽度刚好匹配托盘转运车的转弯半径，没有多余的空间浪费。

从安装边界与尺寸适配来看，整线的平面布置轮廓可适配长宽比2:1左右的矩形厂房，不需要对常规工业厂房做特殊的结构改造，设备基础的载荷要求按照各单元的动载、静载分别做了匹配：筒仓区域的基础考虑满仓粉料的总重量与风载影响，做了独立的加重基础；搅拌主机、成型机的基础预留了地脚螺栓安装孔位，可直接与设备底座的安装孔对齐，不需要现场二次扩孔；输送线的支架采用可调高度设计，可适配现场地面±50mm的平整度误差，降低现场基础施工的精度要求。所有管线的走向都在三维结构中做了预排布，粉料输送管、液压油管、控制电缆的桥架沿设备支腿外侧布置，不会占用操作通道空间，同时避开了设备运动部件的运动行程，避免生产过程中管线被剐蹭损坏。

不同于常规砌块生产线把各单元做分散布置的设计，这套整线把养护架区域紧邻成型输出端布置，湿坯不需要长距离转运即可进入养护工位，能减少湿坯在转运过程中的缺角、开裂损耗，同时缩短了托盘的循环路径，提升托盘周转效率。搅拌单元的卸料高度与成型机受料斗的进料高度做了精准匹配，混合料从搅拌腔卸出后可直接进入受料斗，不需要额外的过渡输送装置，既减少了设备投入，也降低了混合料在转运过程中的离析风险，保证砌块成型的密度均匀性。筒仓的出料口位置设置了手动检修闸板，在设备维护或更换螺旋输送机时，可关闭闸板阻断粉料下料，不需要清空仓内物料即可开展检修作业，减少停机维护的时间成本。
