直列四缸内燃机曲柄活塞动力总成

项目分类:发动机 发布时间:2022-05-03 ID:623036
  • 直列四缸内燃机曲柄活塞动力总成
  • 直列四缸内燃机曲柄活塞动力总成
  • 直列四缸内燃机曲柄活塞动力总成
  • 直列四缸内燃机曲柄活塞动力总成

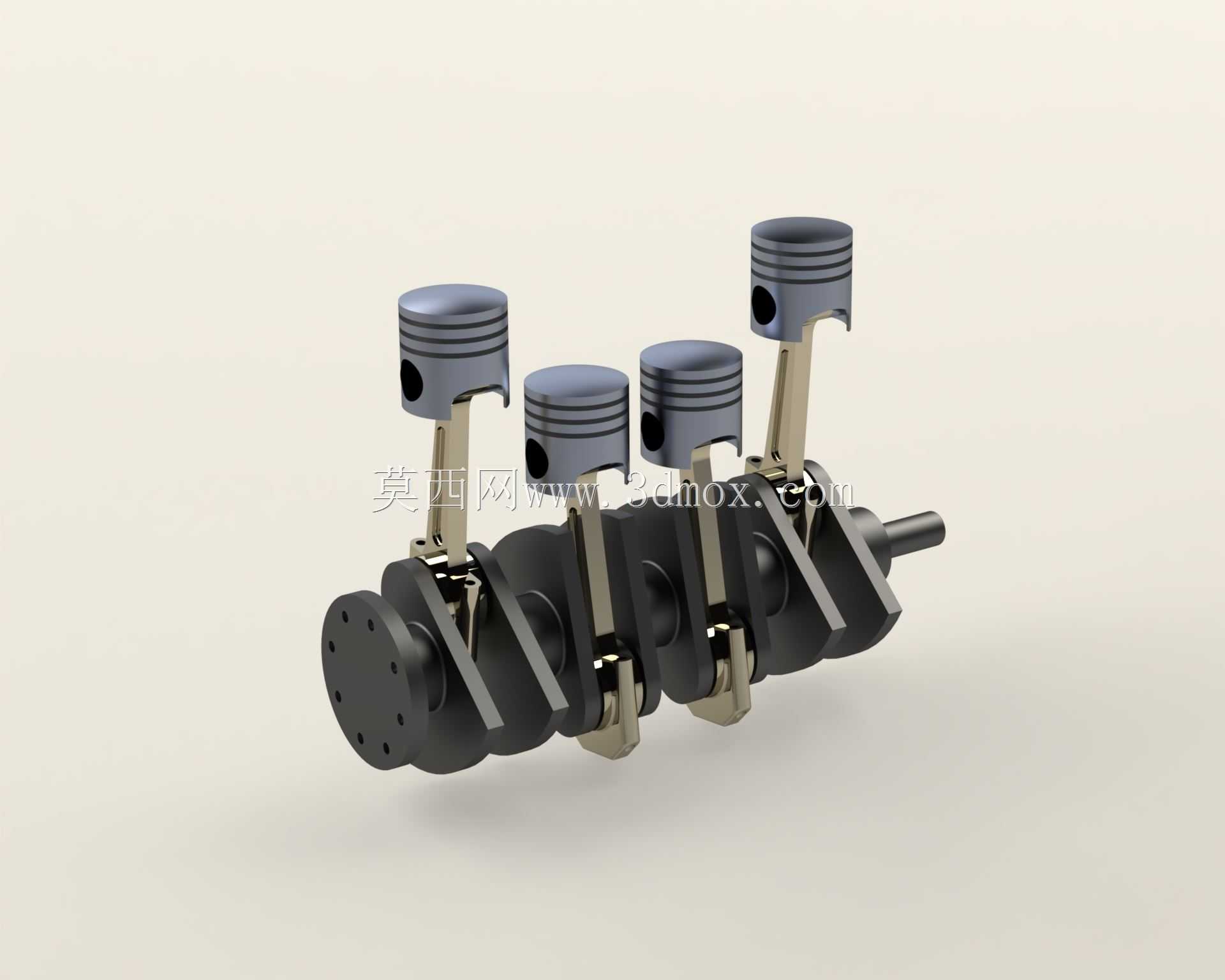

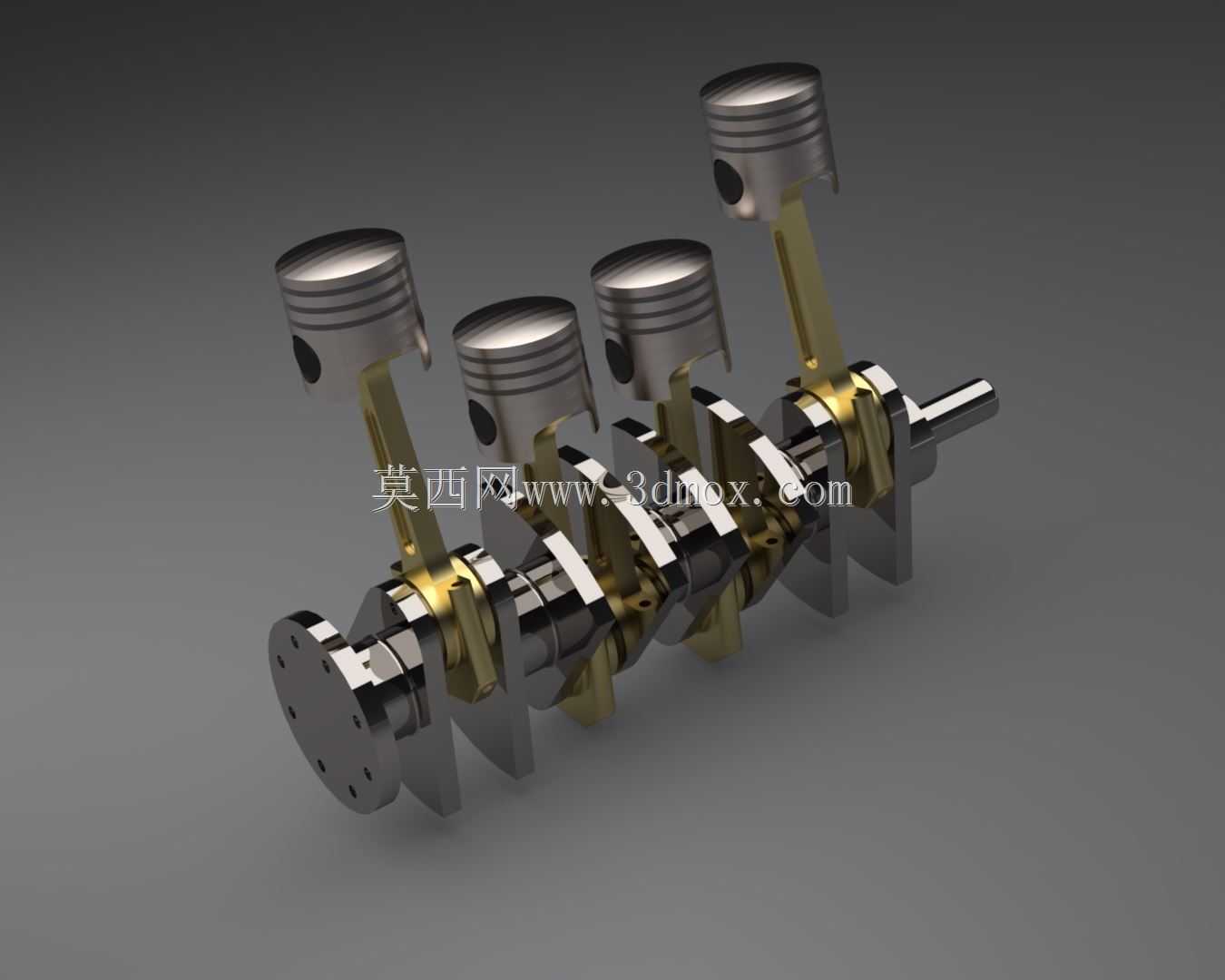

  这套直列四缸动力结构的三维建模,核心围绕乘用车常规动力单元的实际运行逻辑搭建,所有配合面的公差预留都参考量产机型的装配要求,没有做脱离工程实际的艺术化简化。从实际应用场景来看,这类结构广泛搭载于1.0L-2.5L排量区间的家用燃油乘用车、轻型载货车辆以及小型通用动力设备上,是目前民用动力领域应用占比最高的内燃机构型之一,相比三缸结构运转平顺性更优,相比六缸及以上构型体积控制更灵活,能适配前置前驱、前置后驱等多种整车布置方案。

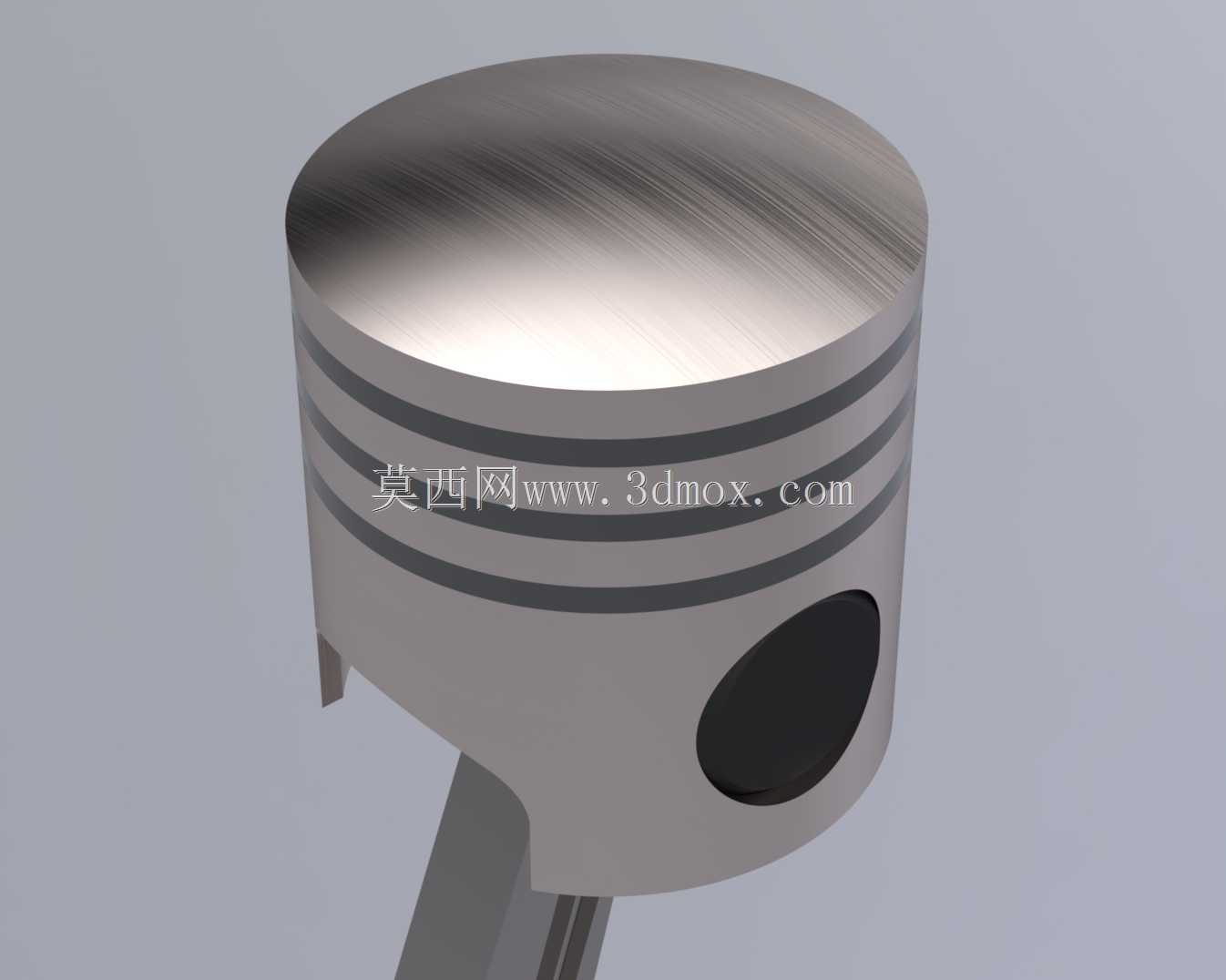

  建模过程中最先敲定的是曲轴的平衡配重逻辑,四个曲柄销按照180度相位角对称布置,一二缸与三四缸的配重块分别做了偏心质量匹配,抵消活塞往复运动产生的一阶二阶惯性力,避免运转过程中出现整机共振,曲轴的主轴颈直径、连杆轴颈宽度都参考量产机型的润滑需求预留了油道布置空间,轴颈表面的圆角过渡也做了应力释放的结构处理,避免长期交变载荷下出现轴颈断裂的失效问题。活塞部分的建模重点考虑了往复运动的导向与密封需求,活塞裙部做了适配缸筒的微椭圆型线设计,避免热态膨胀后出现拉缸故障,活塞销座的位置偏移了活塞中心1.5mm,减小做功冲程中活塞对缸壁的侧向敲击力,三道活塞环槽的宽度、深度都按照常规气环、油环的装配尺寸预留,油环槽位置还预留了回油孔的结构,保证润滑机油能顺利回流到油底壳。

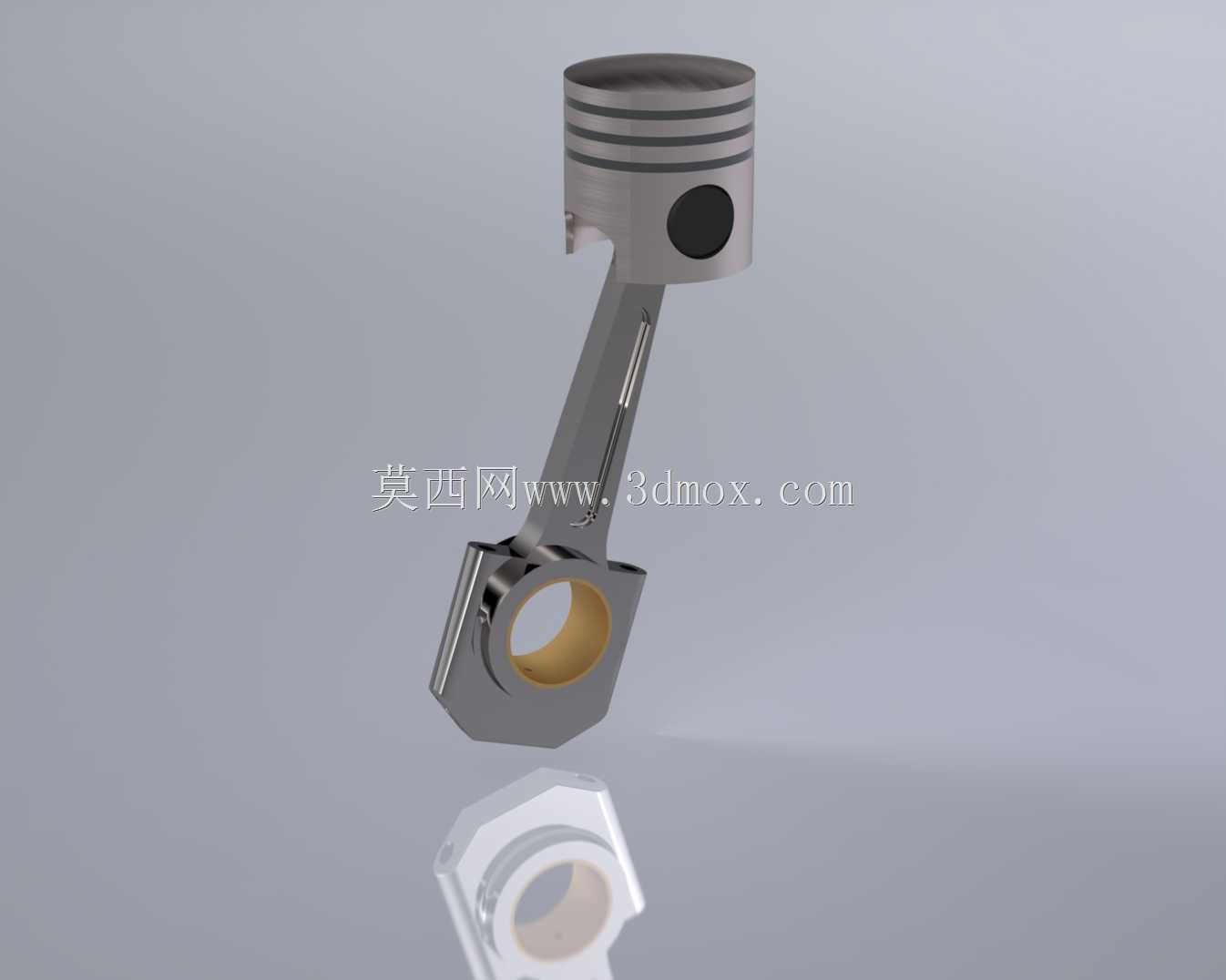

  连杆部分采用了涨断式连杆的结构建模,大头端的分型面做了锯齿状咬合结构,保证装配时的定位精度,连杆小头端预留了活塞销的衬套安装空间,杆身采用工字型截面,在保证结构强度的前提下尽可能降低往复运动质量,减小曲轴的运转负载。整个总成的安装边界也做了明确的尺寸约束,缸心距按照88mm的常规值设定,整机长度控制在420mm以内,曲轴中心到缸盖安装面的高度为215mm,能适配多数横置、纵置动力舱的布置需求,曲轴前端预留了正时轮、水泵驱动轮的安装法兰,后端预留了飞轮与离合器的连接接口,不需要额外修改结构就能直接对接外围附件系统。

  从功能特性来看,这套结构完整还原了四缸机的做功顺序逻辑,按照1-3-4-2的点火顺序匹配曲柄相位,保证每180度曲轴转角就有一个缸进入做功冲程,动力输出连续性更好,曲轴的平衡特性可以支持最高6500转的运转转速,满足民用车辆的动力输出需求。建模过程中没有忽略细节结构的呈现,包括活塞顶部的燃烧室凹坑、曲轴轴颈的油道开孔、连杆大头的定位凸台这些容易被简化的结构都做了还原,能直接用于教学演示、结构原理验证,也可以作为新机型开发的基础构型做参数调整,适配不同排量、不同动力输出需求的开发场景。

  在装配关系的处理上,所有运动副都按照实际间隙要求做了配合预留,活塞与缸筒的间隙设定为0.03mm,曲轴主轴颈与主轴承座的间隙设定为0.025mm,连杆大头与连杆轴颈的间隙设定为0.02mm,完全符合量产机型的装配公差要求,不会出现运动干涉的问题。整个模型的结构拆分也完全按照实际装配逻辑划分,曲轴、活塞、连杆都可以单独拆分查看,方便理解各部件的配合关系,也能用于生成工程图纸指导零部件的加工生产,对于刚接触内燃机结构的设计人员来说,也能通过这个模型快速掌握四缸动力单元的核心结构逻辑,理解曲柄连杆机构的动力传递路径。
