摩托车传动用44齿链轮三维结构设计

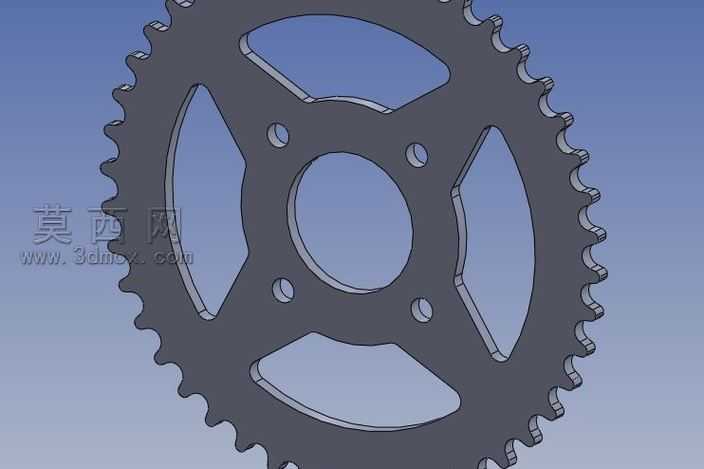

本作品为摩托车传动系统配套的从动链轮三维建模成果，建模过程以链传动啮合参数为核心设计依据，首先确定链轮齿数为44齿，匹配对应型号传动链条的节距、滚子直径参数，通过三维软件的草图绘制功能完成链轮齿形轮廓的精准绘制，齿形采用符合传动标准的三圆弧一直线齿槽轮廓，保证与链条滚子啮合时的接触平顺性，降低传动过程中的冲击与磨损。建模阶段先绘制链轮的中心基准面，以中心孔为定位基准完成轮毂部分的结构搭建，中心安装孔的尺寸匹配对应车型的后轮轴安装公差，周边均匀分布的四个小孔为链轮与轮毂连接的螺栓过孔，孔位的分度圆直径经过精准计算，保证安装时的同轴度要求。链轮主体的辐板部分采用轻量化镂空设计，共设置五个异形减重空腔，在保证链轮整体结构强度、满足传动扭矩承载要求的前提下，尽可能降低零件自身重量，减少后轮的非簧载质量，提升摩托车行驶过程中的操控响应性。齿部建模通过拉伸凸台结合圆周阵列功能完成所有轮齿的生成，对齿顶、齿根的过渡位置添加了符合工艺要求的圆角特征，避免应力集中导致的轮齿断裂失效。材质配置阶段为链轮赋予合金钢材质外观，模拟经过热处理后的金属表面质感，渲染时采用渐变蓝色背景突出零件的结构轮廓，对齿面、安装孔、减重槽的边缘进行光影强化，清晰展示各部分的结构细节。整个建模过程严格遵循机械设计的公差配合要求，所有安装尺寸、啮合参数均经过参数化校验，模型可直接用于后续的工程图生成、运动仿真模拟以及3D打印样件验证，能够直观呈现链轮的完整结构与设计细节，为链传动系统的配套设计提供精准的三维数字模型支撑。
