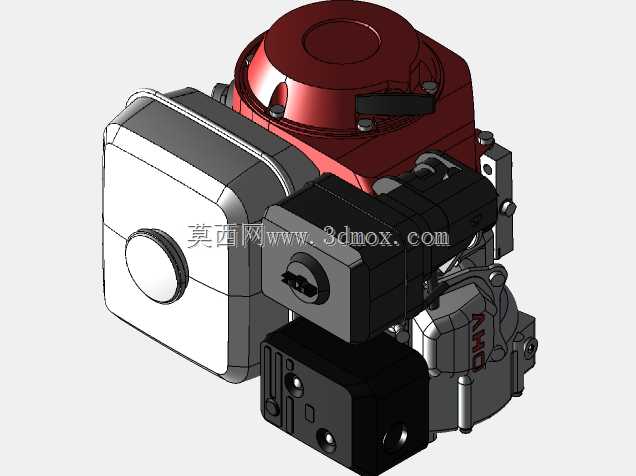

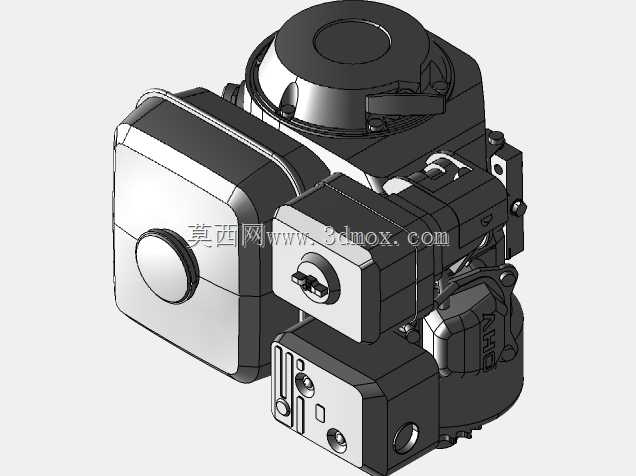

本田GX160动力配套减速机组结构设计

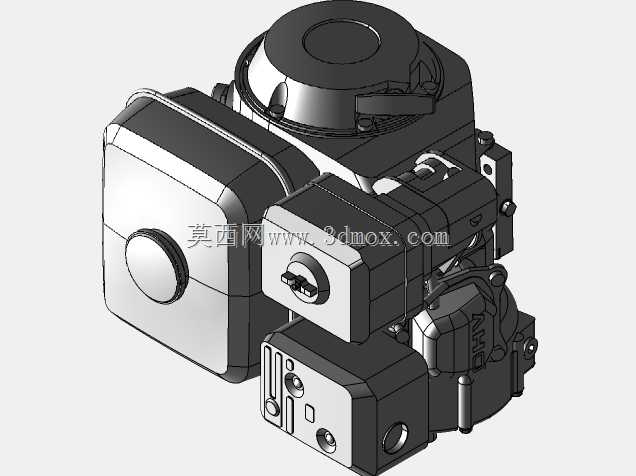

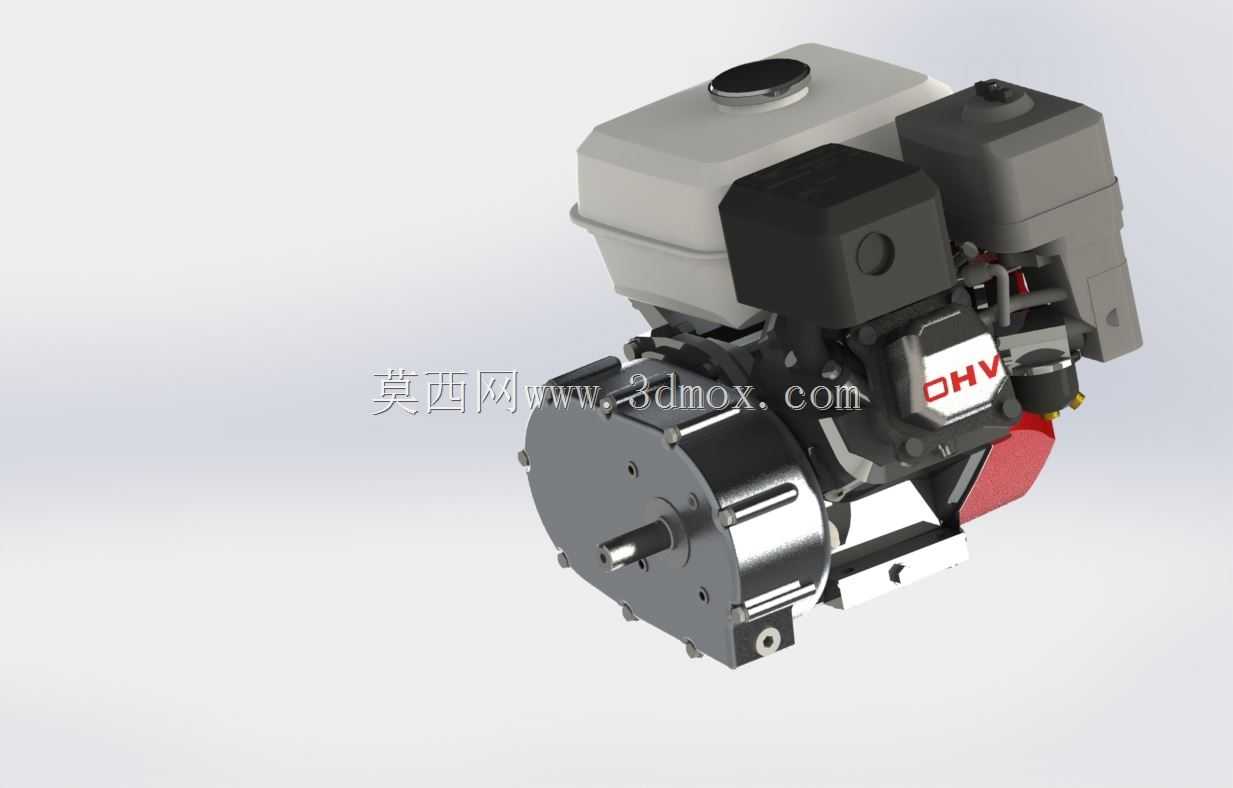

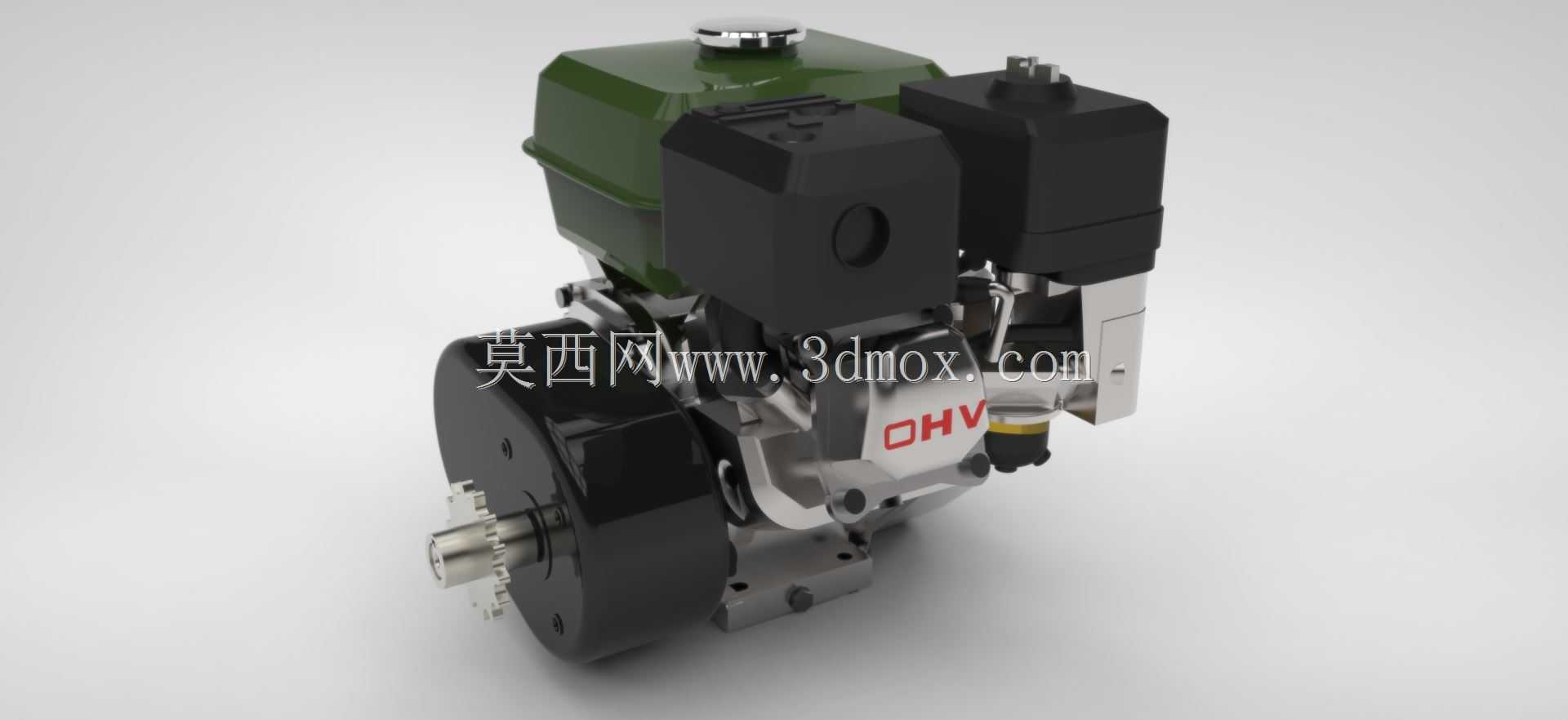

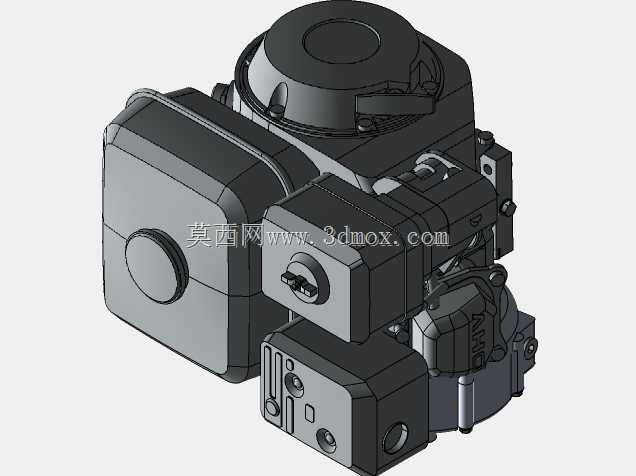

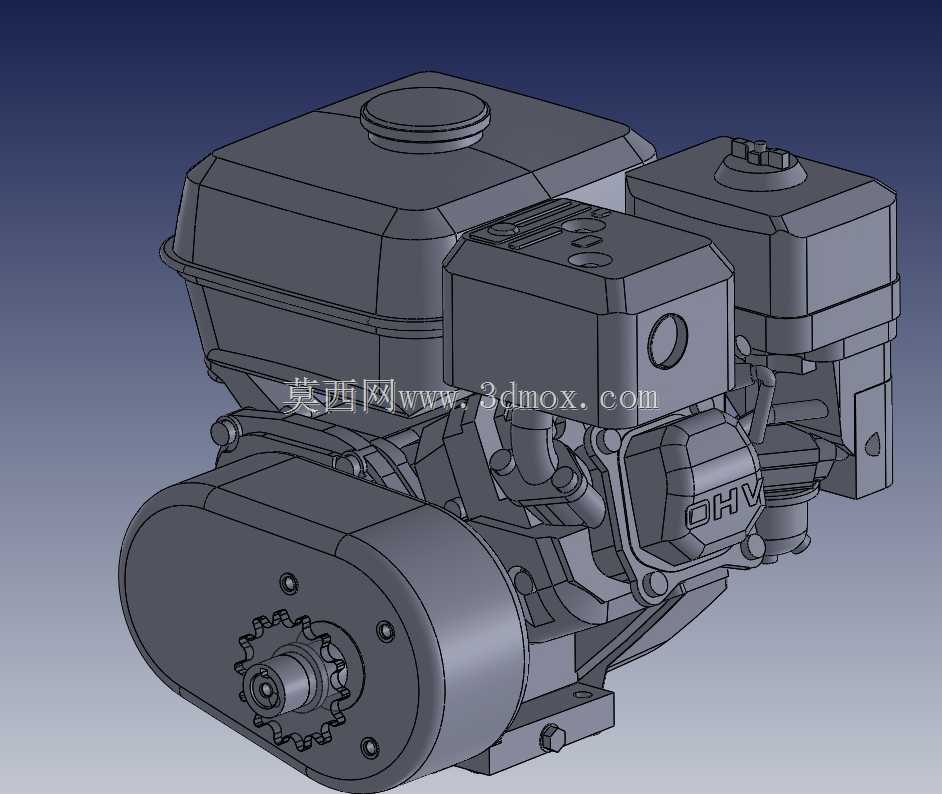

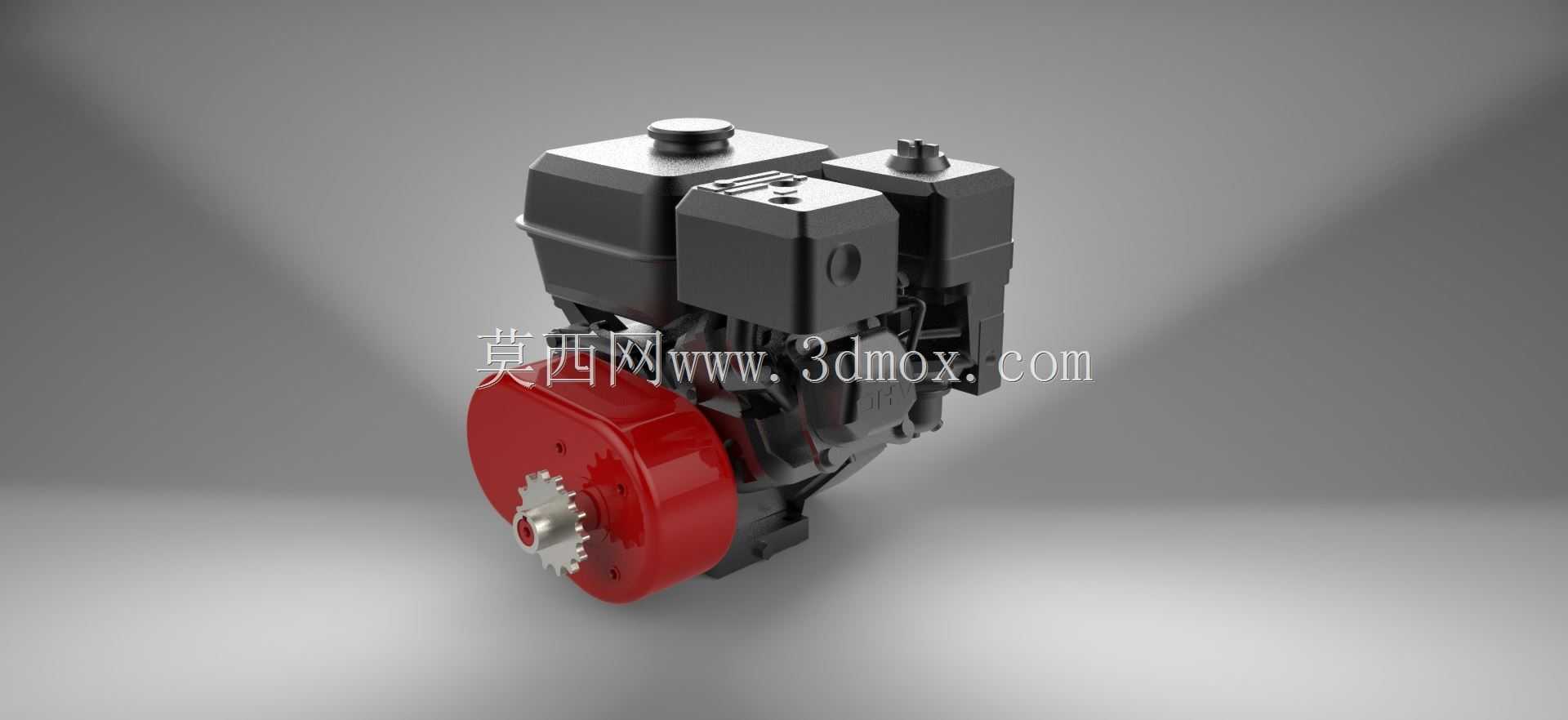

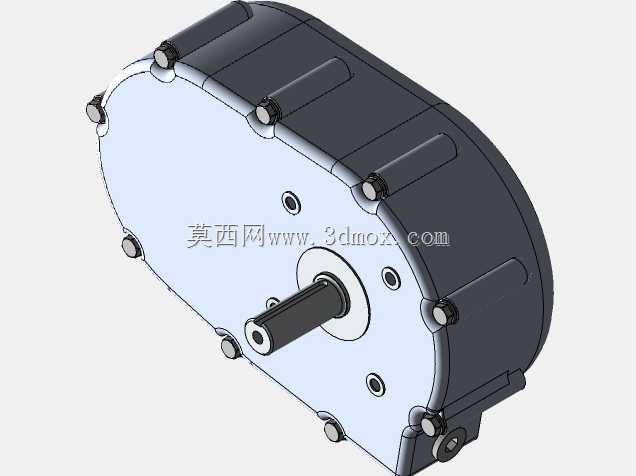

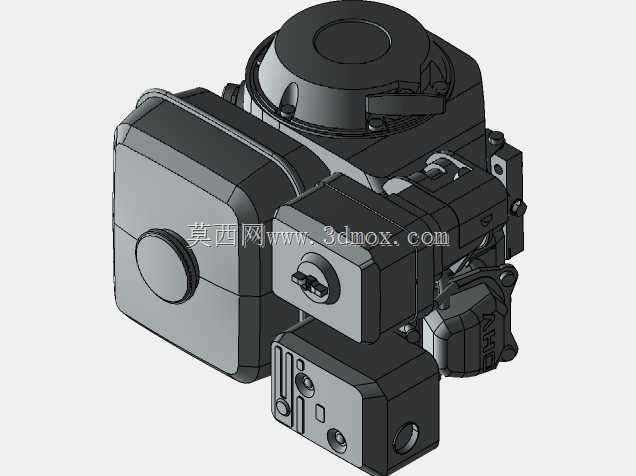

这款集成减速结构的小型汽油动力单元，常被应用在小型工程机械、园林作业机具、便携发电设备以及轻型农用机具上，作为整套设备的动力输出核心，需要在紧凑的安装空间内完成动力降速增扭的输出需求，适配不同负载端的转速扭矩匹配要求。从结构设计逻辑来看，整套单元将单缸四冲程汽油机本体与减速箱直接刚性连接，省去了额外的联轴器转接结构，既压缩了整体轴向安装尺寸，也减少了动力传递过程中的连接损耗，避免了外接传动件带来的同轴度误差问题。减速箱采用法兰式安装面与汽油机曲轴箱端盖直接对接，输入轴与汽油机曲轴通过花键直连，传动路径短，刚性更强，能够承受小型机具作业过程中产生的瞬时冲击载荷，适配非道路移动设备的复杂工况。在功能特性上，减速箱内部采用定轴齿轮传动结构，设定固定减速比，将汽油机输出的高转速低扭矩动力转换为低转速大扭矩输出，输出轴端采用标准平键连接结构，可直接对接皮带轮、链轮或者作业机具的输入轴，不需要额外做连接结构改制。整机的外形布局充分考虑了通用安装场景，油箱、空滤器、消音器等外围附件的排布避开了底部安装面与输出轴侧的操作空间，安装支座预留了通用规格的安装孔位，能够适配多数现有小型机具的安装机架尺寸，不需要对原有设备机架做大规模改动即可完成替换安装。设计过程中重点考量了散热与维护便利性，减速箱壳体采用铸铝材质，表面设置散热筋结构，在连续作业工况下能够将齿轮啮合产生的热量及时散出，避免润滑油温过高导致的润滑失效；减速箱侧盖预留了油位观察与注油、放油孔位，日常维护时不需要拆解整机即可完成润滑油更换操作。汽油机本体的手拉启动结构、油门控制摇杆的位置都做了人机工程优化，安装在机具上后操作人员不需要探身到设备内侧即可完成启动与油门调节操作。输出轴的伸出长度、轴径以及键槽尺寸都遵循通用小型动力的配套标准，对接负载端时的适配性更强，不管是配套微耕机、平板夯还是小型高压水泵，都能直接匹配对应的连接接口。整套结构的安装边界做了充分的冗余设计，外围部件的最大轮廓尺寸控制在通用小型动力单元的常规尺寸区间内，替换同功率等级的其他动力单元时不会出现安装空间干涉的问题，连接法兰的孔位也做了通用化设计，能够兼容多数现有安装支架的孔距要求。
