架装式林业枝条切削粉碎设备结构

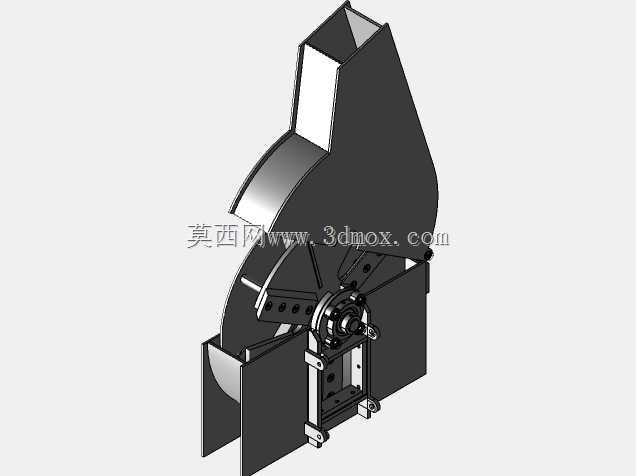

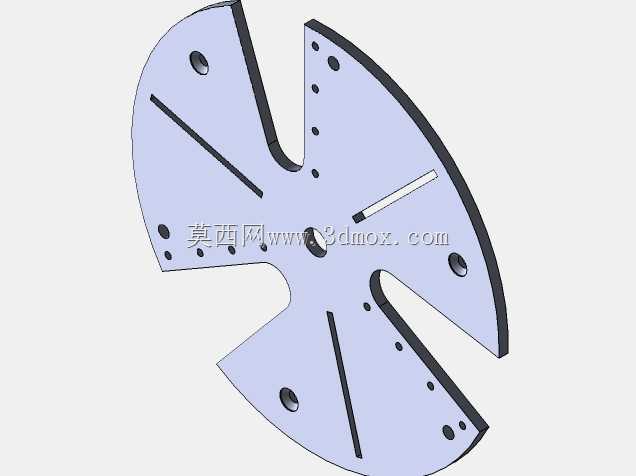

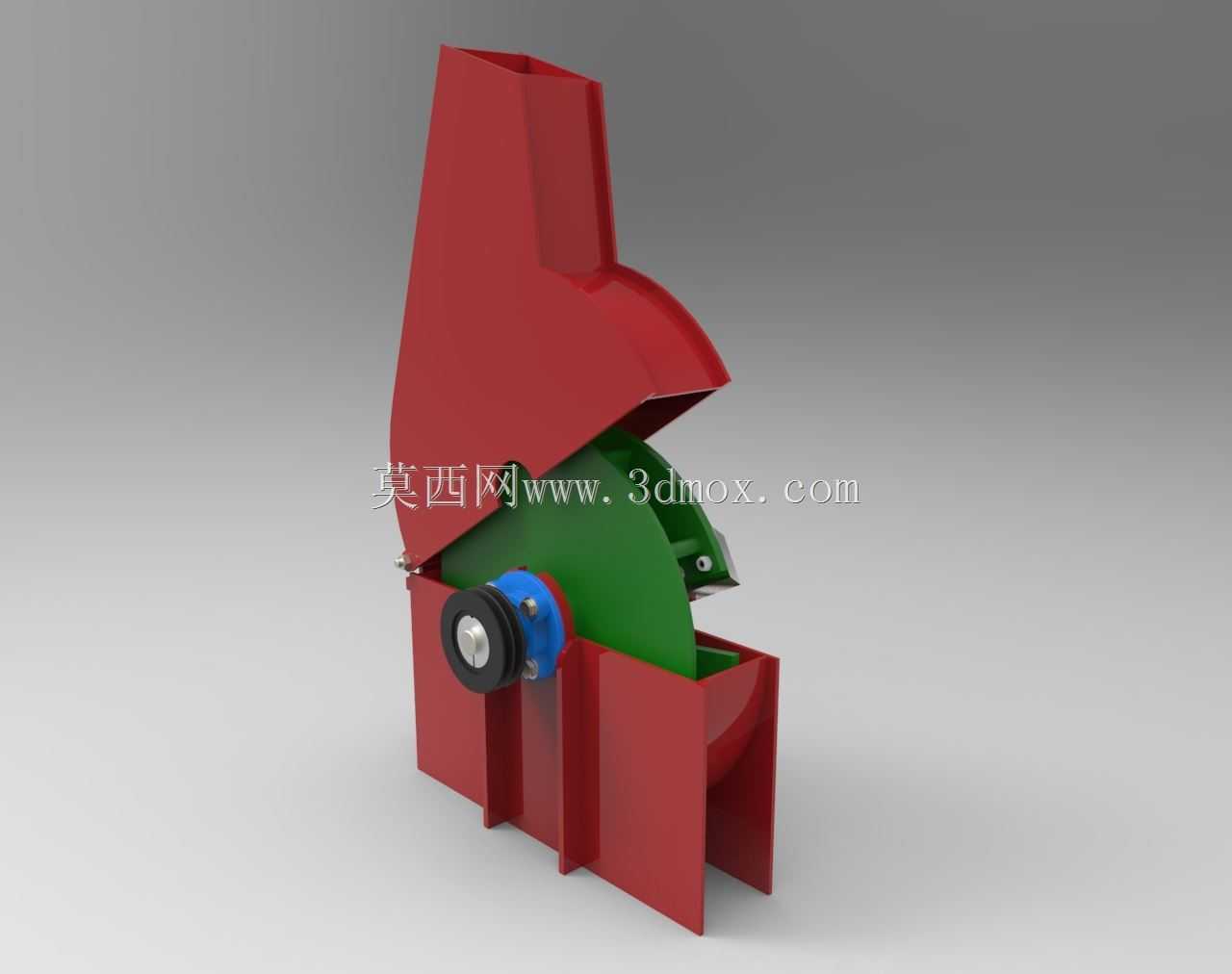

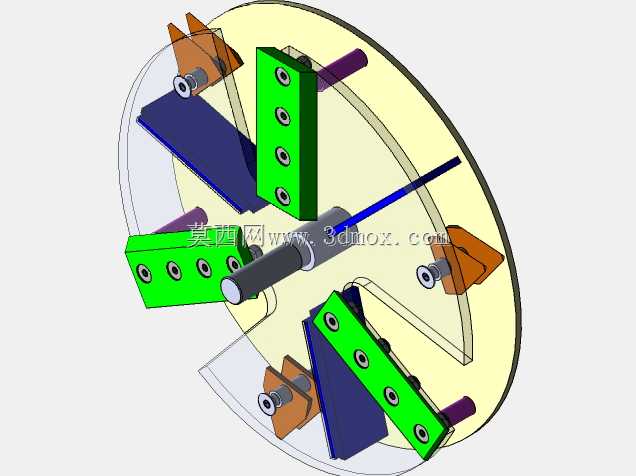

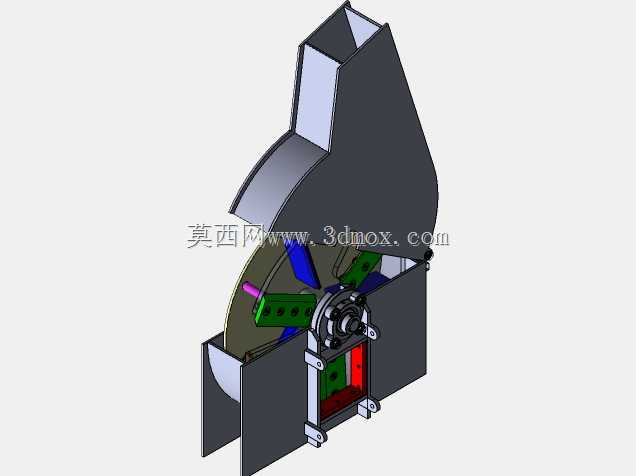

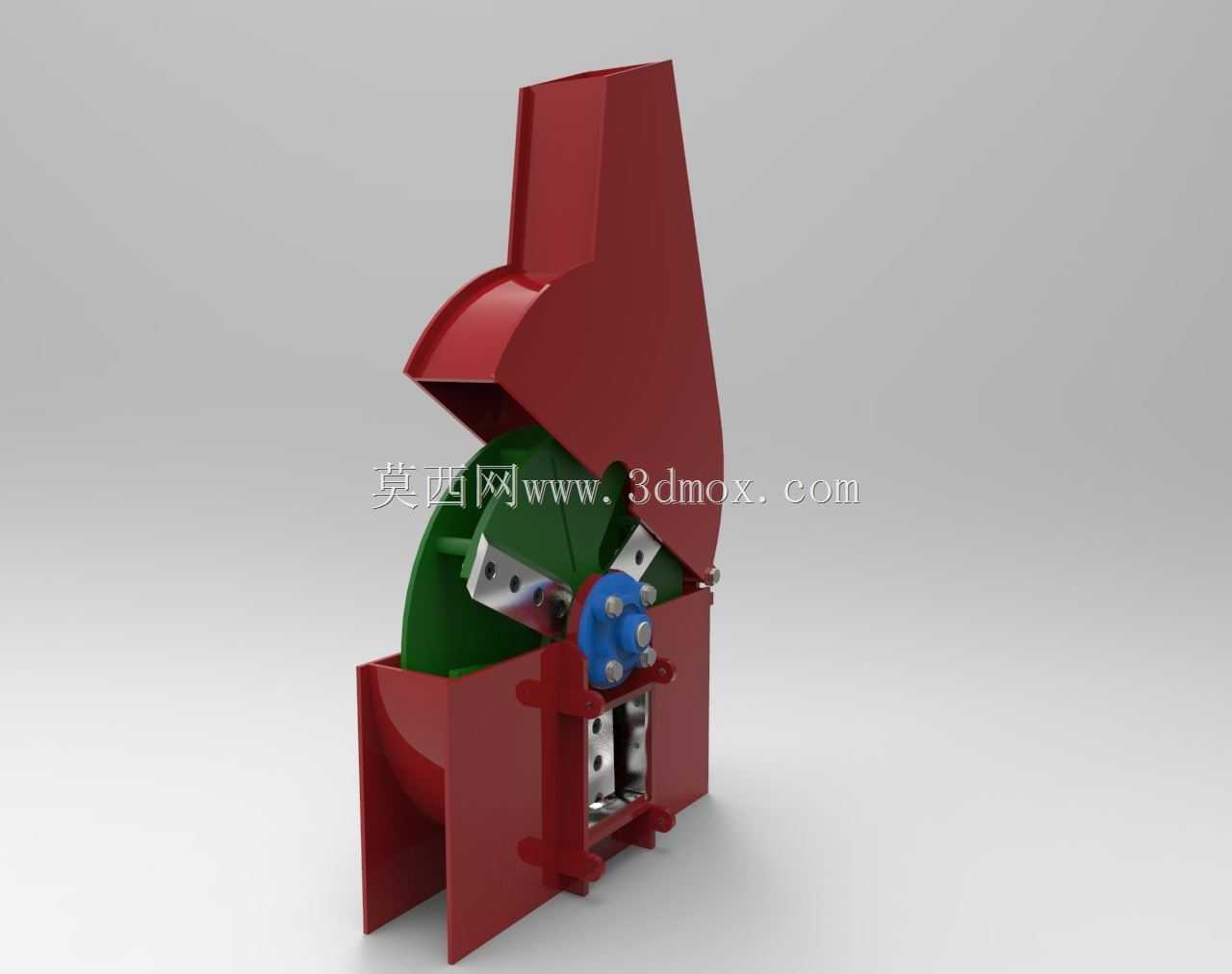

　　这款架装式切削设备主要面向园林养护、林业抚育、果园整枝场景的枝条处理需求，区别于落地固定式碎木设备，其采用挂装适配结构，可直接搭载在农用运输车辆、移动作业机架或者固定作业台架上，不需要额外浇筑设备安装基础，转场作业时不需要反复拆装固定连接件，适配山地、零散林地、城市绿化片区这类作业点分散、物料收集半径小的作业场景。设备的进料通道采用上倾式导料结构，进料口做了扩口导向设计，枝条送入时可顺着导料板自然滑入切削腔，不需要操作人员强行推送，进料腔内部设置了挡料折返结构，可避免切削过程中碎料从进料口飞溅飞出，保障作业安全。切削核心组件采用盘式切削结构，切削刀盘上对称安装多片可更换式切削刀片，刀片通过压块和紧固件固定在刀盘座上，

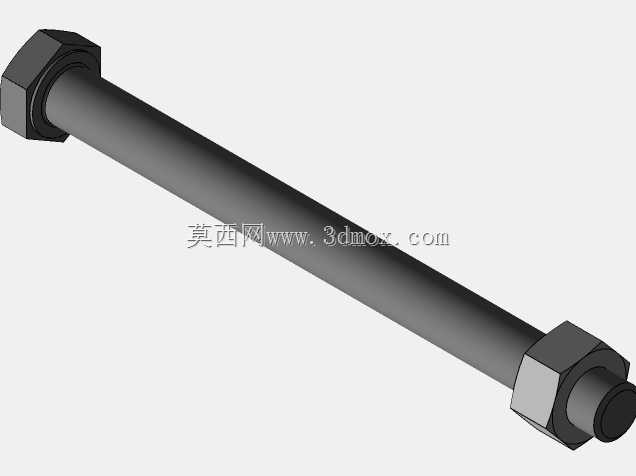

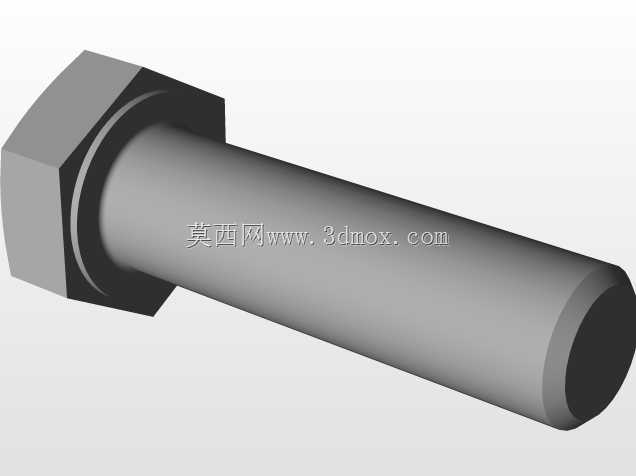

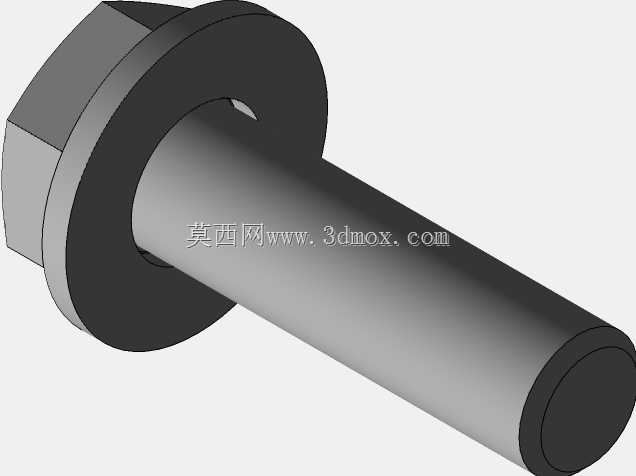

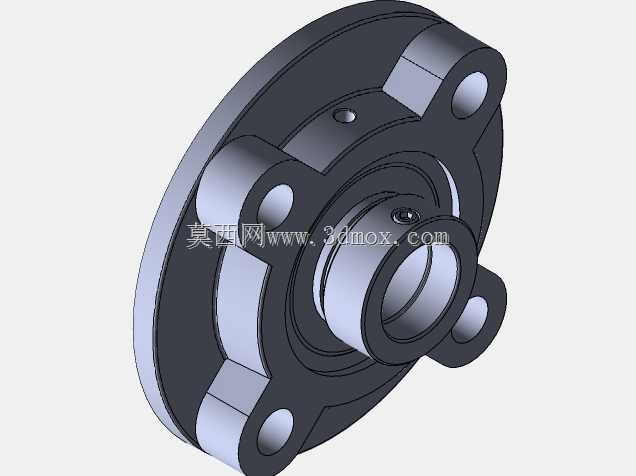

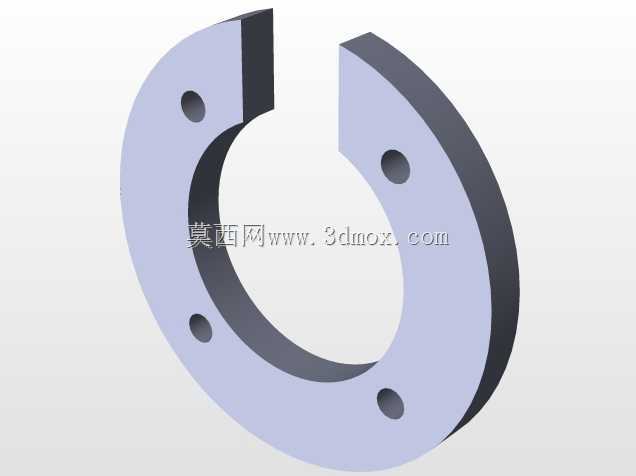

　　磨损后可单独拆卸更换，不需要整体更换刀盘，降低日常运维的配件成本；刀盘中心的传动连接座做了加厚加强设计，可匹配不同功率的动力输入，不管是配套电机做固定点位作业，还是配套柴油发动机做移动野外作业，都能通过调整连接法兰适配动力输出端。设备的出料腔采用侧向导流结构，切削完成的碎料可顺着导流通道定向排出，可直接对接收集袋、运输车料斗，不需要额外增设导料溜槽，减少现场作业的配套组件需求。从安装边界来看，设备整体的机架安装面预留了多组标准安装孔位，孔位间距适配通用农用机架、轻型载货车辆的货厢安装位，安装时不需要对搭载平台做大规模的打孔改造，只需要匹配对应规格的紧固件即可完成固定；设备整体的重心集中在刀盘组件所在的中下部位置，

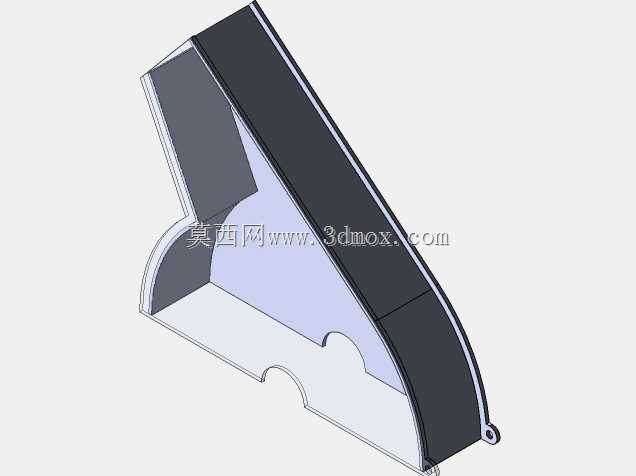

　　挂装在机架上后不会出现重心偏移、设备前倾的问题，作业过程中振动传递到机架的载荷分布均匀，不需要额外加装配重块来平衡设备重量。设计过程中针对切削作业的振动问题，在刀盘传动座和设备外壳之间设置了减震缓冲结构，可抵消刀盘高速旋转、切削硬木枝条时产生的径向振动，避免振动长期传导导致机架连接紧固件松动，也能降低作业过程中的共振噪音。设备的外壳采用折弯成型的钢板拼接结构，所有拼接边都做了折边加强处理，切削腔对应的外壳部位做了加厚处理，可抵御切削过程中碎料的高速冲击，避免外壳被击穿；外壳上预留了检修快开口，日常检查刀片磨损情况、清理切削腔卡滞的枝条时，不需要拆开整个设备外壳，只需要打开检修口盖板即可完成操作，减少设备维护的拆装工作量。

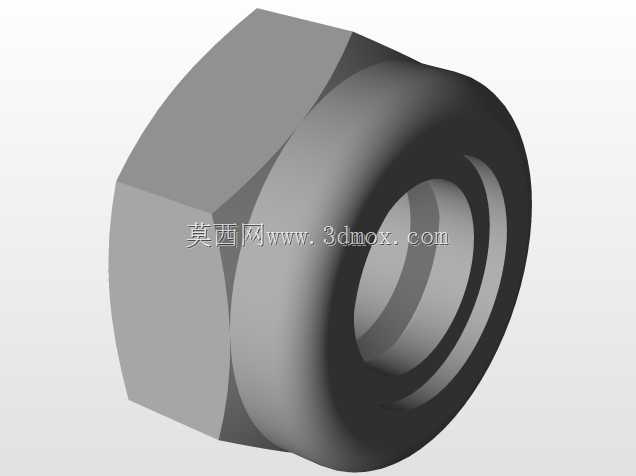

　　刀盘的旋转动平衡在设计阶段就做了配重优化，每个刀片安装位的重量差控制在极小范围内，高速旋转时不会出现偏摆问题，可减少传动轴承的径向载荷，延长轴承的使用寿命。针对不同粗细的枝条切削需求，切削腔内部的刀片伸出量可通过调整垫片厚度进行微调，处理较细的绿化枝条时可适当减小刀片伸出量，降低切削负载，处理较粗的硬木枝条时可适当增大刀片伸出量，保证单次切削的进给深度，避免枝条卡滞在切削腔内。设备的进料口上方设置了挡料防护板，可在枝条送入时挡住操作人员的视线盲区，避免操作时衣物、工具意外卷入切削腔，同时防护板采用可翻转结构，处理直径较大的枝条时可向上翻转防护板，扩大进料口的通过尺寸，不会影响大直径物料的送入。从实际作业适配性来看，这款设备不需要复杂的配套管线，固定作业时只需要接入匹配功率的动力源即可开机运行，移动作业时搭载在移动机架上，可跟随作业队伍同步转场，处理下来的枝条不需要集中收集转运到固定粉碎点，在修剪现场即可完成枝条的切削粉碎处理，粉碎后的碎料可直接作为园林覆盖物、生物质原料还田，减少枝条转运的人工和运输成本。设备整体的外露部件都做了圆角处理，没有尖锐的突出棱角，安装、搬运过程中不会划伤操作人员，所有紧固件都采用防松设计，长期在振动工况下作业也不会出现紧固件脱落的问题。
