建筑维护改造施工平面布局设计图纸

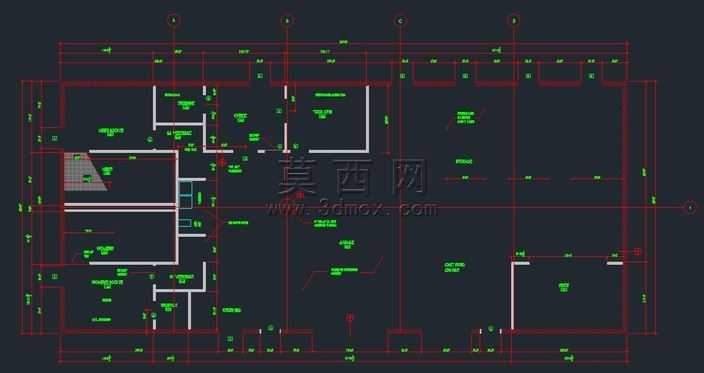

本作品为建筑维护改造场景的平面布局设计成果，依托CAD类三维设计软件完成全流程建模与图纸输出，整体建模过程严格遵循建筑工程制图规范，从基础轴网搭建开始，先依据建筑实际测绘尺寸确定横向与纵向定位轴线，精准标注各段墙体的定位尺寸、厚度参数，区分承重墙体与非承重隔断墙体的线型表达，确保平面布局的尺寸精度满足现场维护施工的落地要求。在建模过程中，设计师逐一梳理建筑内部的功能分区边界，对不同功能区域的分隔墙体、门洞预留位置、通道走向进行精细化排布，同时在平面中清晰标注各区域的维护施工点位，用统一的标识符号标注需要修缮、替换、改造的建筑构件位置，让施工人员能够通过平面图纸快速定位作业区域，减少现场沟通成本。材质表达层面，图纸采用差异化的色彩与线型区分不同建筑构件的属性，红色线型标注建筑主体结构轮廓与核心定位轴线，白色线条表达内部墙体与空间分隔边界，绿色标注对应施工点位的尺寸参数与作业说明，深色背景搭配高对比度的标注色彩，能够让读图者快速区分不同类别的图纸信息，避免不同图层信息混淆造成的读图误差。结构设计上，该平面图完整保留了原建筑的主体承重结构走向，所有维护改造点位的排布均避开核心承重构件，在满足维护施工需求的同时保障建筑结构安全，同时合理规划施工期间的临时通行通道，确保维护作业过程中建筑内部的通行顺畅，避免施工动线与原有建筑通行动线产生冲突。设计思路围绕建筑维护作业的实际需求展开，摒弃冗余的装饰性表达，所有图纸元素均服务于施工指引功能，从轴网定位、墙体排布、点位标注到尺寸标注，全部采用建筑施工领域通用的标准化表达逻辑，确保不同岗位的施工人员都能快速读懂图纸信息，准确把握维护作业的范围、位置与尺寸要求，为建筑维护工程的有序推进提供精准的平面参照依据，也为后续的三维建模深化、施工方案细化提供可靠的基础平面数据支撑。
