电动滑板走线固定线束组件结构设计

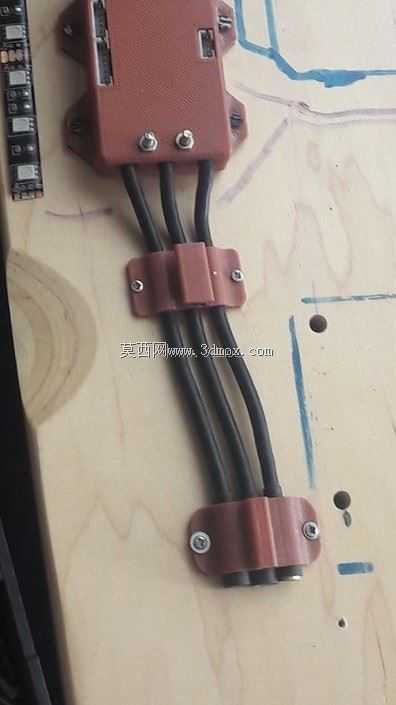

　　这套线束固定结构主要应用在电动滑板的动力舱走线场景，日常使用中电动滑板需要在控制模块与轮毂电机之间布置多根动力线缆与信号线缆，滑板在滑行过程中会持续承受路面带来的振动、颠簸，若线缆没有可靠的固定约束，很容易出现线缆与金属棱边摩擦破损、接插件受拉扯松脱的问题，严重时还会引发动力中断、线路短路的故障，直接影响滑行安全。从结构设计来看，这套组件包含了控制端出线的固定座与中段线缆的固定夹两部分，控制端的固定座直接贴合在主控模块的壳体外侧，出线位置做了圆弧过渡的倒角，避免线缆弯折角度过小导致内部铜丝折断，固定座上预留的两个安装孔位可以直接通过螺丝锁紧在主控安装板上，安装时不需要额外做定位治具，孔位公差控制在0.1mm以内，

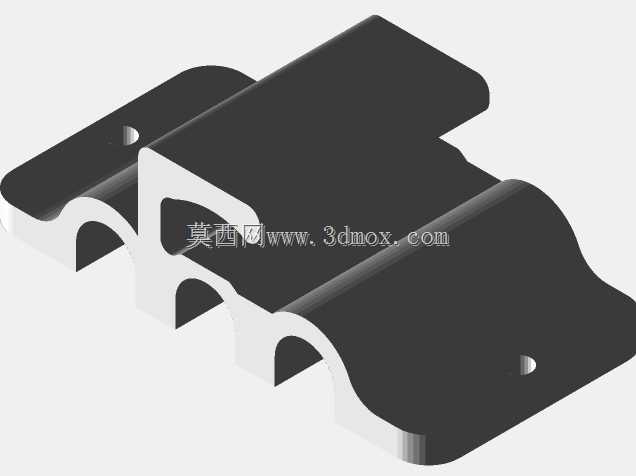

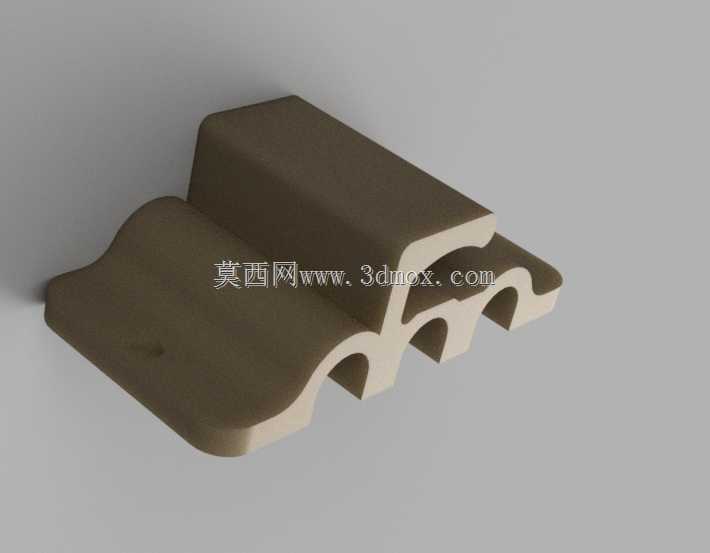

　　能保证装配后出线口与主控模块的接插件位置完全对齐，不会出现线缆硬掰对位的情况。中段的线缆固定夹采用了分体式的压合结构，上下两片夹体通过两端的螺丝锁紧，夹体内侧做了与三根线缆外径匹配的弧形凹槽，装配时可以将三根动力线缆分别卡入对应的凹槽内，锁紧后线缆不会出现相对窜动，同时夹体与线缆接触的面没有尖锐棱角，不会压伤线缆的外绝缘层。固定夹的安装耳做了沉孔设计，螺丝锁紧后螺帽完全沉入沉孔内，不会突出夹体表面，避免滑行过程中螺帽剐蹭到滑板内部的其他部件或者电池组。从安装边界来看，整套组件的总高度不超过18mm，适配电动滑板板面下方的有限安装空间，固定夹的宽度为32mm，相邻两个固定夹的安装间距建议控制在120mm到150mm之间，

　　既可以保证线缆固定的可靠性，又不会因为固定点过多增加线缆的装配难度，同时预留了线缆在温度变化时的轻微伸缩余量，避免低温环境下线缆收缩导致固定点受力过大。设计过程中还考虑了户外使用的场景，固定结构的边角都做了R2以上的圆角处理，不会积存雨水与泥沙，日常维护时只需要松开固定夹的螺丝就可以调整线缆的走线位置，不需要完全拆解整个动力舱，后期更换线缆或者检修主控模块时的操作效率更高。另外，出线座的线缆入口处做了轻微的收腰结构，可以配合热缩管或者防水胶圈做密封处理，阻挡路面的积水、灰尘顺着线缆缝隙进入主控模块内部，提升整套动力系统的防护等级，适配雨天或者复杂路面的滑行需求。在实际选型匹配时，这套固定结构可以适配外径6mm到8mm的动力线缆，不管是有刷电机还是无刷电机的动力走线都能兼容，夹体的锁紧力度经过调校，既不会因为夹力过小导致线缆滑动，也不会因为夹力过大压变形线缆内部的线芯，保证信号传输与动力传输的稳定性。
