电动滑板用双组3S锂电池安装外壳结构

　　这款双电芯电池安装壳体，主要面向小型电动代步载具的动力单元集成需求，尤其是DIY改装电动滑板的场景下，能够解决裸电芯固定不稳、接线外露易拉扯、磕碰损伤电芯的实际问题。日常使用中，电动滑板的动力舱空间紧凑，且长期处于路面颠簸、偶尔剐蹭路沿的工况，裸置的锂电池组如果没有刚性壳体约束，很容易出现电芯移位、接线端子松脱的问题，严重时甚至会因为电芯外皮磨损引发短路风险，这款壳体的设计正是针对这类实际使用痛点展开。

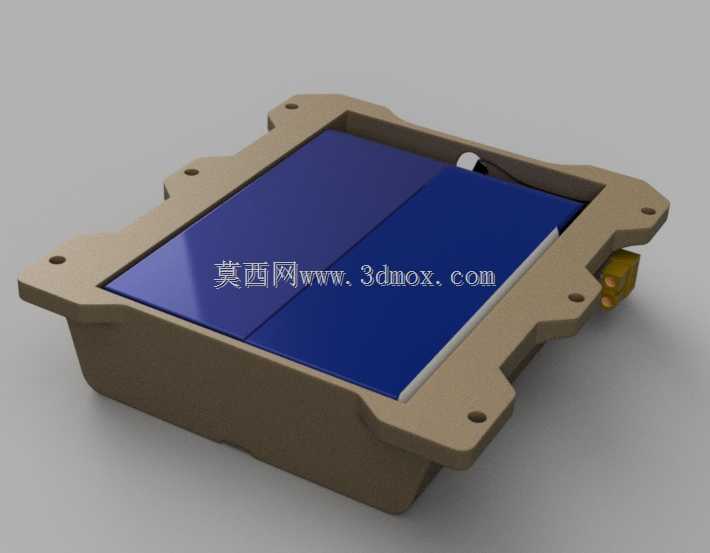

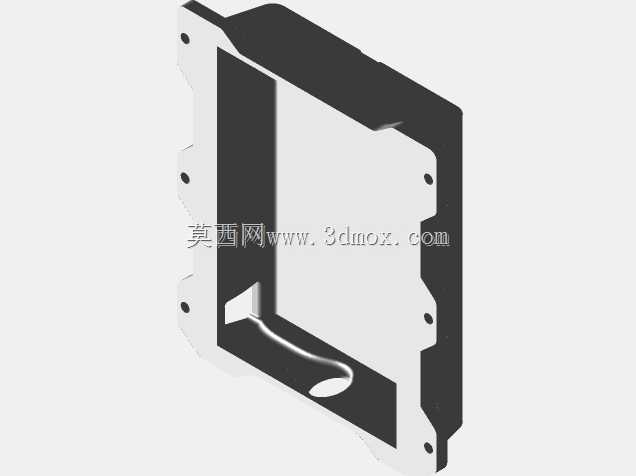

　　从结构设计思路来看，壳体采用下沉式槽型腔体，腔体内部尺寸刚好匹配两块并排布置的5000mAh规格3S锂电池，电芯放入后侧壁与电芯侧面保留0.2mm的间隙，既可以方便电芯组装时的对位放入，也能预留出泡棉缓冲层的粘贴空间，避免硬质壳体直接挤压电芯外皮。腔体边缘做了1.5mm的翻边压合结构，上盖装配后可以压住电芯顶部的绝缘青稞纸边缘，防止车辆颠簸时电芯上下窜动。壳体四周延伸出带安装孔的固定耳，安装孔位按照电动滑板木质底板的常规安装孔距设计，孔内预留了M3螺丝的沉头空间，螺丝锁紧后头部不会突出安装耳表面，避免剐蹭滑板板面或者地面凸起。

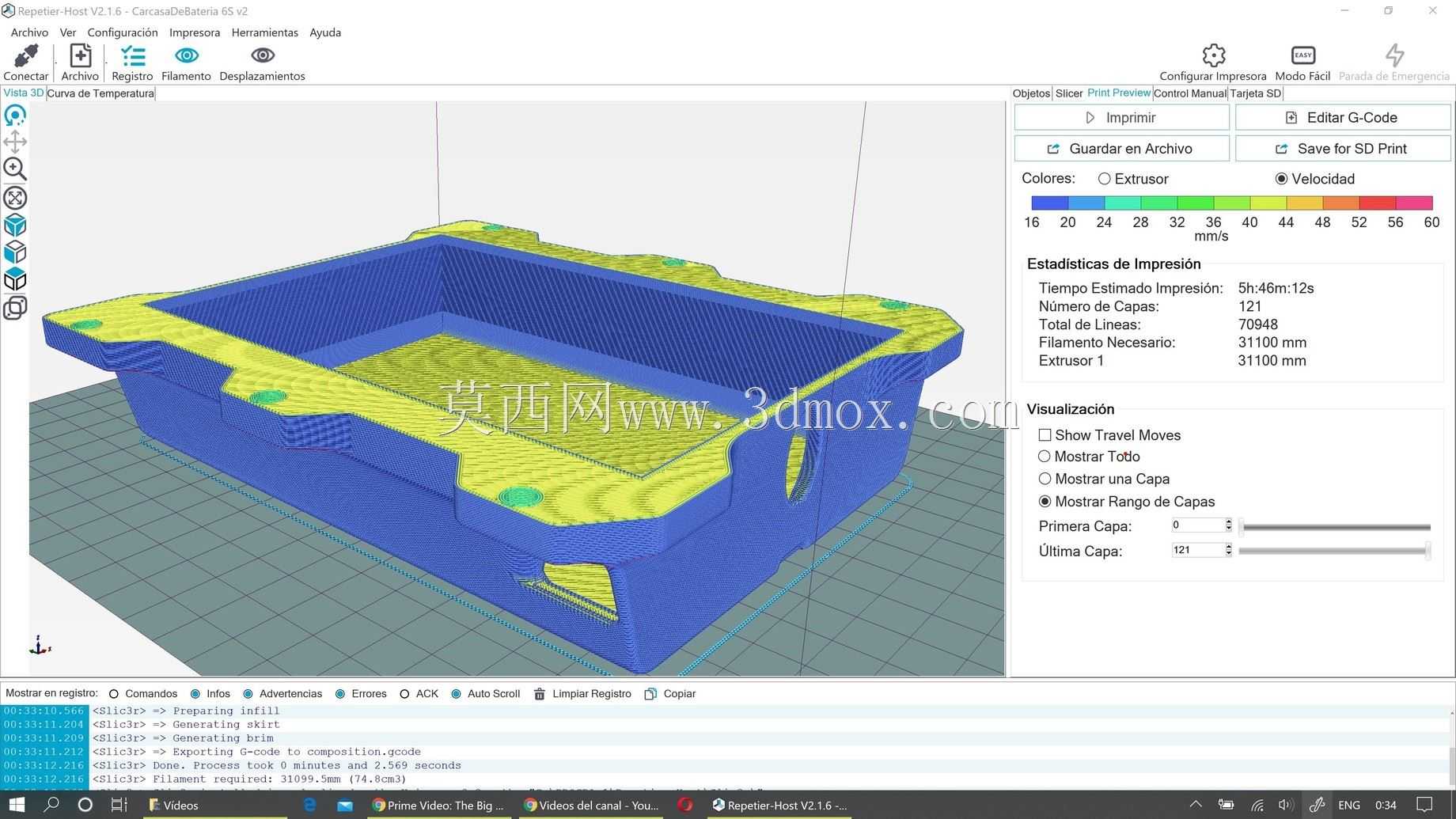

　　功能特性上，壳体侧壁预留了接线出线缺口，位置对应电池组的平衡充插头与动力输出插头，缺口边缘做了R2的圆角处理，避免尖锐边角割破线材绝缘层；出线口旁设计了小型的线卡凸台，组装时可以用扎带将输出线束固定在凸台上，拉扯线束时外力不会直接作用在电芯焊接点上，大幅降低接线松脱的概率。壳体材质适配3D打印工艺，壁厚统一设置为2.5mm，既保证了足够的结构强度应对日常颠簸冲击，也不会因为壁厚过大增加打印耗材成本与打印时长，打印时无需额外添加支撑结构，所有特征均为自支撑角度，桌面级FDM打印机即可直接生产。

　　安装边界方面，壳体整体外轮廓的长宽尺寸控制在130mm110mm范围内，总高度32mm，刚好适配绝大多数常规电动滑板的板面与桥架之间的预留空间，不会出现安装后壳体突出板面、影响站脚空间的问题。固定耳的安装孔中心距为120mm100mm，和市面上主流的电动滑板电池改装位孔距完全匹配，不需要额外在滑板板面上打孔，直接用原有螺丝位即可完成固定。壳体底部做了0.5mm的网格状加强筋，在不增加整体壁厚的前提下提升了底部的抗形变能力，即使滑板经过坑洼路面时板面发生轻微形变，壳体也不会因为挤压出现开裂问题。

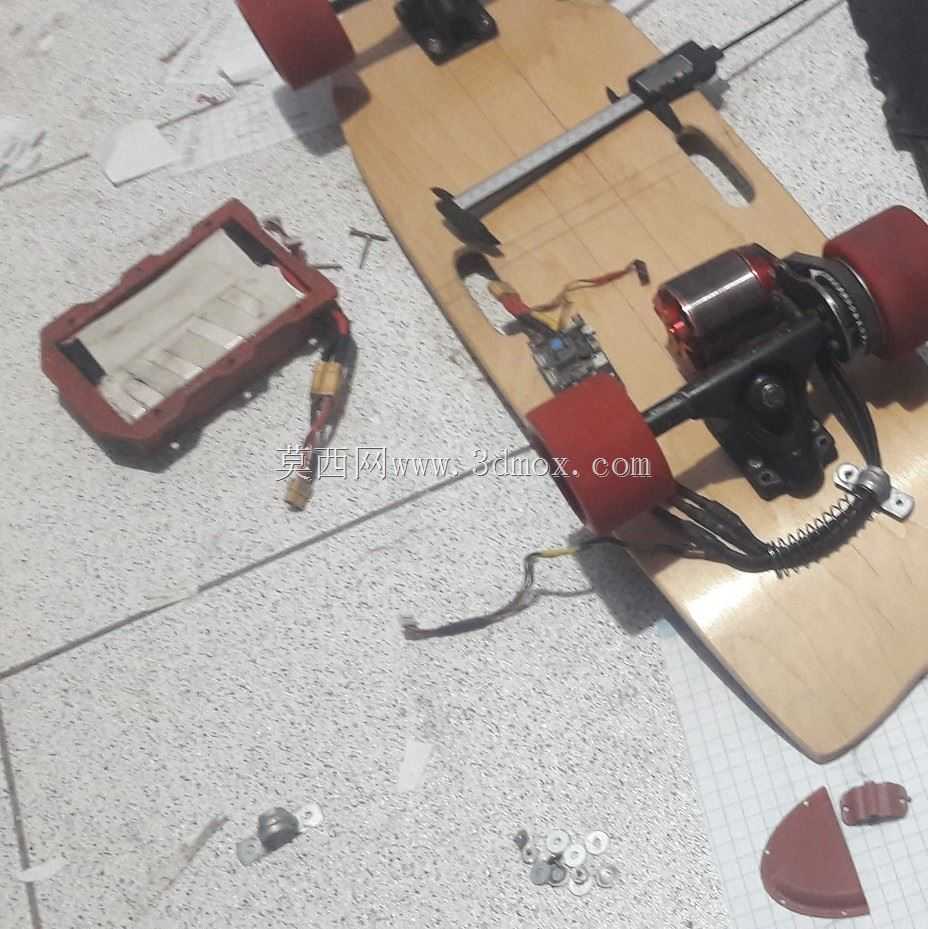

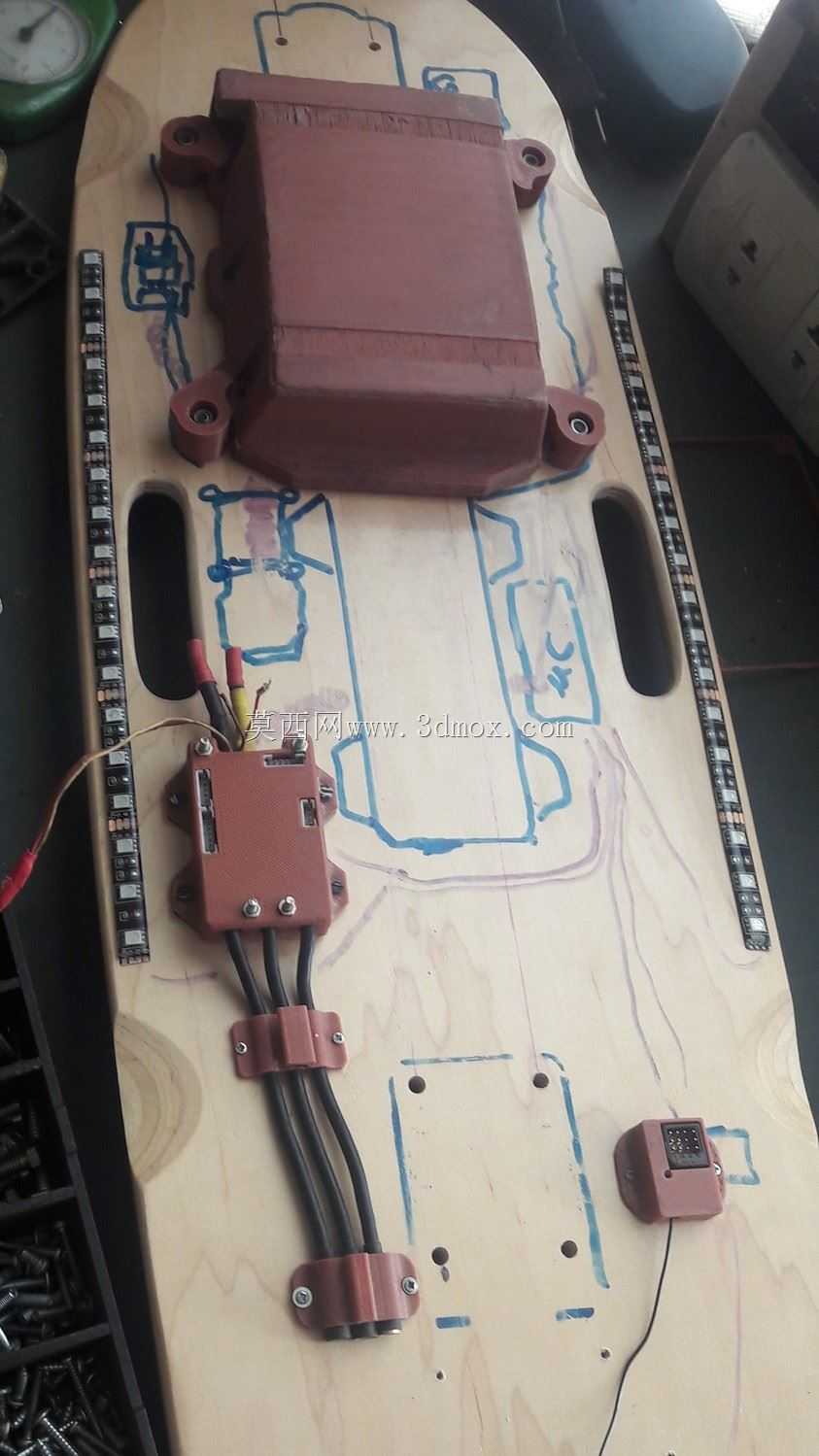

　　实际组装过程中，先将两块电芯做好绝缘处理并排放入腔体内，整理好线束从出线口引出，用纤维胶带将电芯与壳体初步固定，再盖上配套的上盖板，通过壳体四周的卡扣完成上盖预固定，最后将整个壳体通过安装耳固定在滑板底板上即可。整个组装过程不需要额外设计复杂的固定结构，普通DIY爱好者不需要专业工具就能完成装配。壳体的边角全部做了圆角过渡，没有尖锐的直角结构，一方面避免3D打印时出现应力集中导致的边角开裂，另一方面也能防止安装维护时划伤操作人员的手部。针对电动滑板使用时可能遇到的溅水场景，壳体的上盖与腔体配合面预留了密封胶条的安装槽，用户如果有防水需求，可以在槽内粘贴1mm厚的泡棉胶条，合上上盖后就能达到日常防泼溅的效果，应对路面溅水完全足够。
