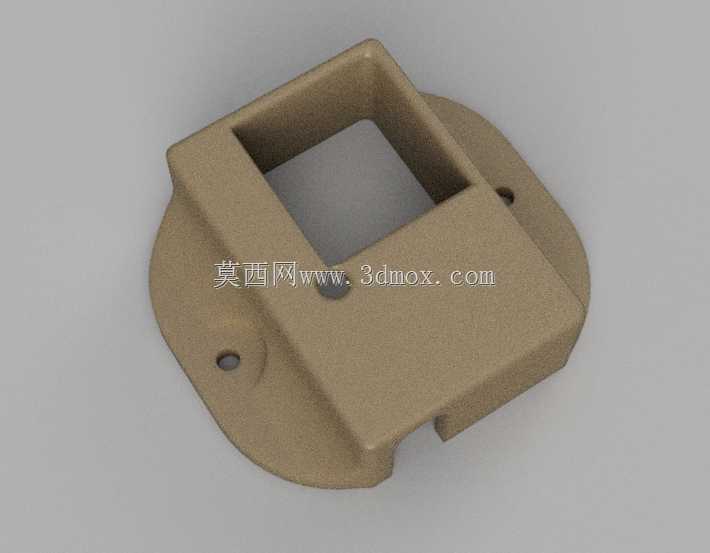

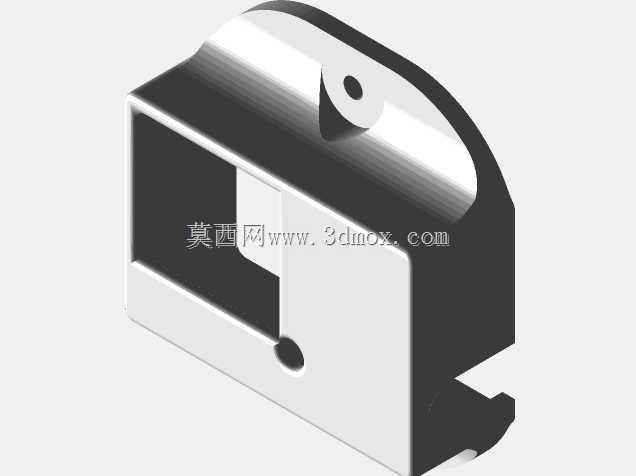

电动滑板信号接收器防护壳体结构

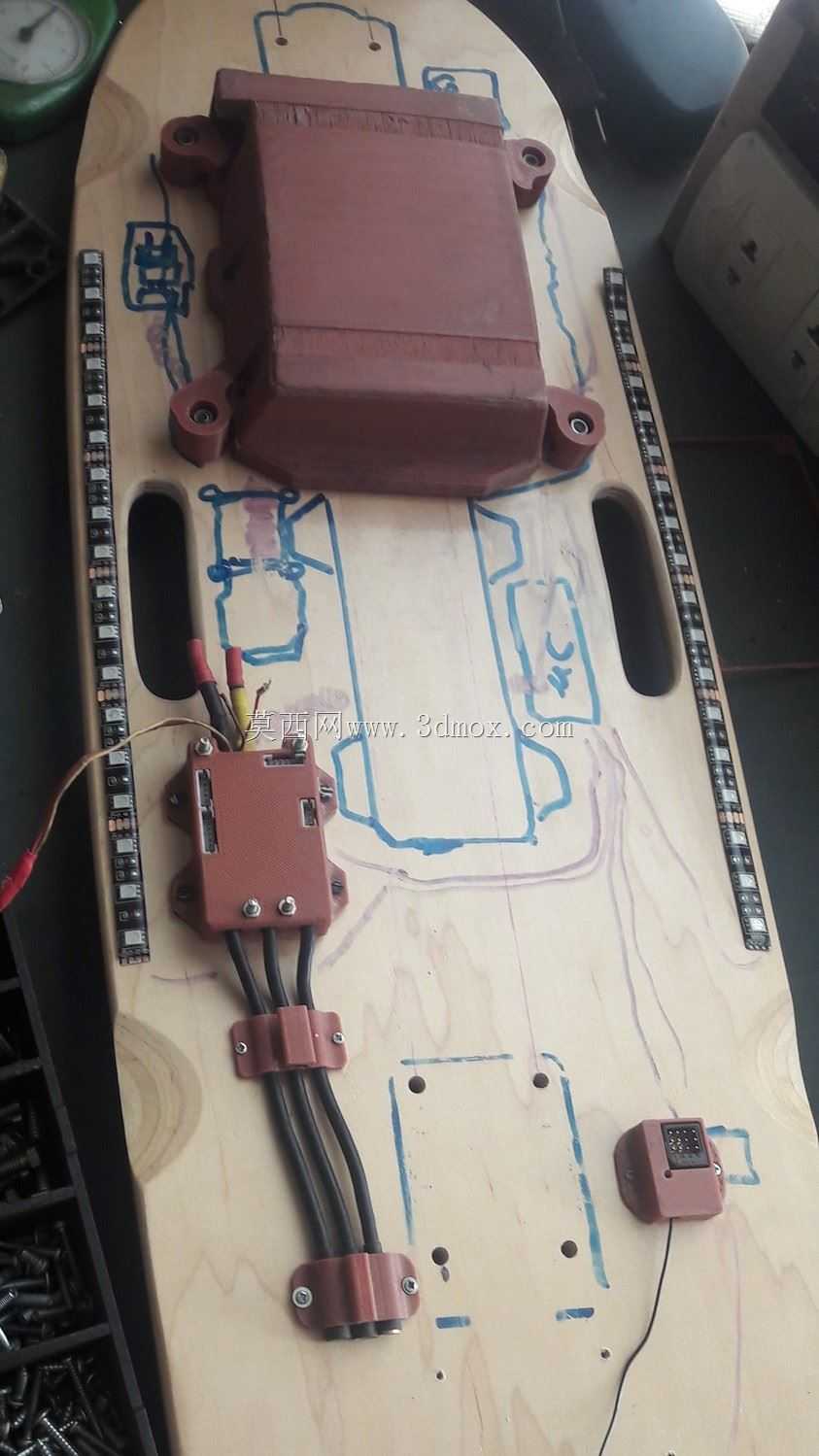

　　在电动滑板的实际户外使用场景中，信号接收器作为遥控指令传输的核心部件，长期暴露在颠簸震动、路面溅水、砂石磕碰的复杂工况下，很容易出现引脚脱焊、信号干扰、壳体碎裂等问题，直接影响骑行的操控安全性，因此专门适配的防护壳体是电控系统可靠性提升的关键配套结构。这款防护壳体在设计之初，首先围绕电动滑板的安装空间做了边界适配，常规电动滑板的接收器安装位多集中在桥架附近的电控仓边角，可用安装空间十分局促，因此壳体整体采用紧凑的方正切角造型，所有外棱做R2圆角过渡，既避免安装时剐蹭周边线束，也能在摔碰时分散应力，不会出现直角处应力集中碎裂的问题。壳体的内腔完全匹配主流2.4G滑板信号接收器的电路板轮廓，预留了0.3mm的装配间隙，

　　内壁设置了三处高度1.2mm的定位凸台，电路板装入后刚好被凸台承托，不会直接贴在壳底，既可以避免电路板背面焊点与壳体摩擦短路，也能留出微小的空气层提升散热效率，毕竟接收器在持续信号传输过程中会产生微量热量，密闭空间内的积热会导致信号稳定性下降。考虑到户外使用的防水溅需求，壳体的上下盖配合面做了一圈宽度1.5mm的止口结构，装配时可以嵌入配套的薄硅胶密封条，能够阻挡日常骑行时的路面溅水、扬尘进入壳体内部，不会因为灰尘覆盖接收天线导致信号衰减。壳体的出线位置做了下沉式的走线槽，槽口设置了半径0.8mm的圆弧护线结构，接收器的天线馈线、信号连接线从槽口引出时，不会被壳体棱边割破线皮，同时走线槽的尺寸刚好适配常规3mm外径的护套线，装配后线材与槽壁的间隙可以用密封胶填充，进一步提升防护能力。安装固定方面，壳体底部设置了两个带沉台的M3安装孔，孔位间距匹配多数电动滑板电控仓的预留安装柱尺寸，安装时可以直接用螺丝固定，不需要额外打孔改装，沉台设计可以让螺丝头完全没入壳体内，不会突出壳体表面剐蹭其他部件，也避免螺丝头长期受震动松脱。壳体的上盖对应接收器天线的位置做了局部减薄处理，壁厚控制在1mm，其余位置壁厚1.8mm，兼顾结构强度和信号穿透性——如果上盖对应天线位置壁厚过厚，会对2.4G信号产生屏蔽作用，导致遥控距离缩短、信号延迟升高，而减薄设计既不会过多损失结构强度，又能保证信号传输的稳定性。在抗震动设计上，壳体的四个角位做了局部加厚，

　　加厚区域内部可以粘贴小块的EVA缓冲垫，当滑板经过颠簸路面、或者发生意外摔落时，缓冲垫可以吸收大部分冲击能量，避免电路板受冲击出现引脚脱焊、晶振偏移等问题，毕竟信号接收器的晶振部件对冲击十分敏感，轻微的偏移就可能导致信号接收频率偏移，出现操控失灵的隐患。实际装配验证中，这款壳体可以完全包裹接收器的电路板及焊接引脚，不会有裸露的导电部分外露，即使在雨天短时间骑行，溅起的水花也不会直接接触电路板，日常使用中遇到的路面飞石磕碰，也会被壳体阻挡，不会直接损伤接收器本体。不同于通用的塑料防护盒，这款壳体完全针对电动滑板接收器的安装场景做了适配，没有多余的结构占用空间，整体重量控制在8g以内，不会给滑板增加额外的负重，

　　对于追求轻量化的电动滑板改装场景也十分适用。在结构细节上，上下盖的连接采用卡扣加螺丝的双重固定方式，壳体两侧设置了两个小型的塑料卡扣，装配时可以先通过卡扣实现上下盖的预定位，不需要额外手扶就可以拧入固定螺丝，提升装配效率，卡扣的配合间隙控制在0.1mm，装配后不会出现上下盖错位的问题，长期受震动也不会出现卡扣松脱的情况。另外，壳体的外表面做了细晒纹处理，既可以提升外观质感，也能避免安装时手指打滑，同时晒纹表面不容易残留水渍和污渍，日常清洁十分方便。从实际使用的工况适配来看，这款防护壳体解决了裸装接收器在电动滑板使用中容易损坏、信号不稳定的痛点，所有结构设计都围绕滑板的实际使用环境展开，没有冗余的功能设计，每一处结构都对应实际使用中的具体问题，不管是量产电动滑板的原厂配套，还是个人玩家的改装升级，都能很好地满足使用需求。
