双轮组起重吊钩总成结构设计

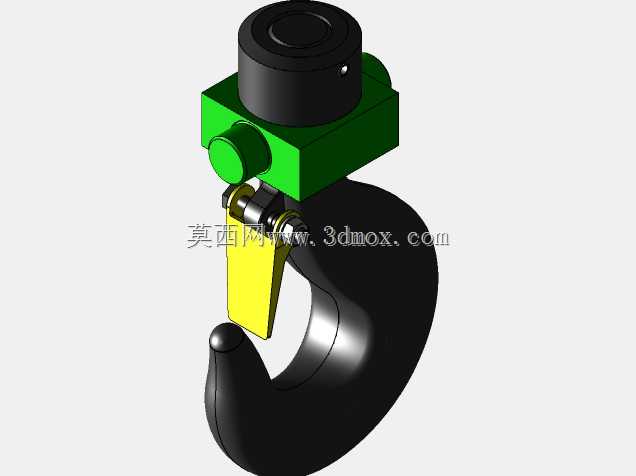

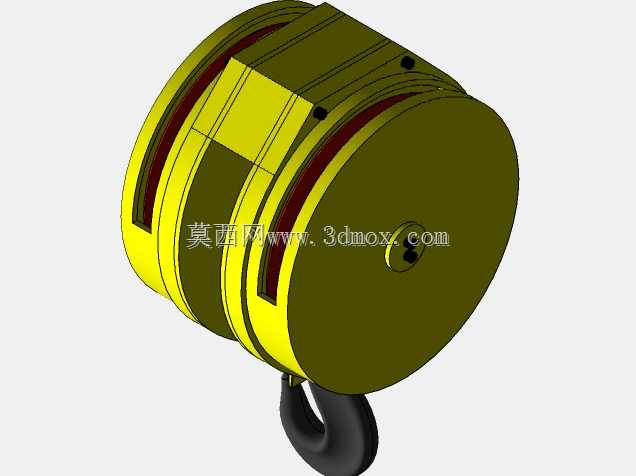

　　在桥式起重机、门式起重机、塔式起重机以及港口门座起重机的起升机构末端，吊钩总成是直接承载吊重载荷的核心执行部件，这套双轮组结构的吊钩设计，主要适配额定起重量覆盖10t-32t区间的通用起重作业场景，常见于厂房内设备检修吊装、仓储区域重型物料转运、建筑施工现场构件垂直吊运等工况，区别于单滑轮小吨位吊钩，双滑轮组的结构设计能够通过钢丝绳的多分支缠绕，将单根钢丝绳承受的拉力降低至总载荷的四分之一，大幅降低钢丝绳选型直径要求，同时让起升过程的载荷分布更均匀，减少起升制动时的载荷冲击对钢丝绳的磨损。从结构组成来看，这套吊钩总成主要由滑轮组壳体、滑轮轴、两个定滑轮、推力轴承、吊钩横梁、吊钩钩体、滑轮侧护板、防脱挡板几个核心部分构成，

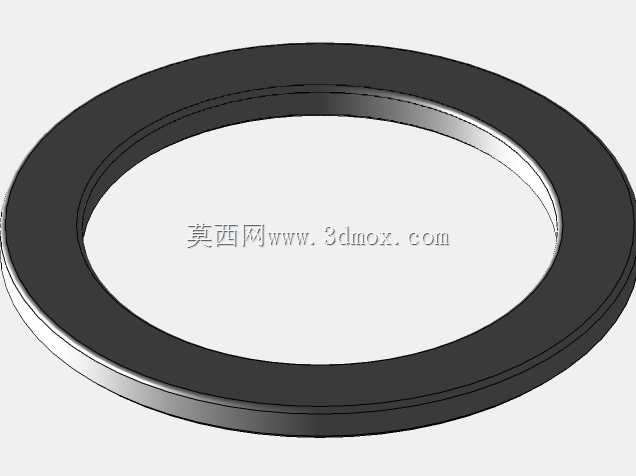

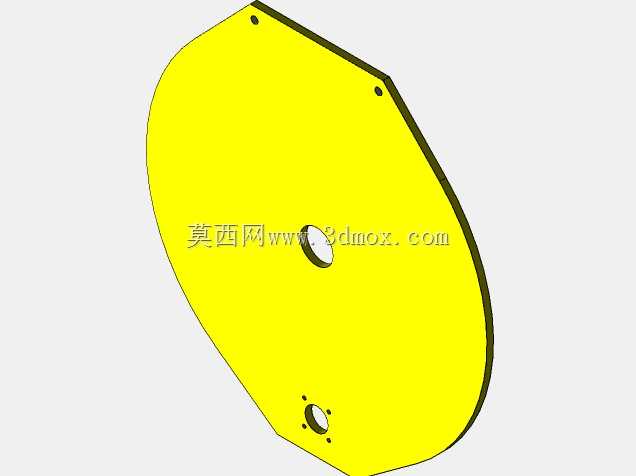

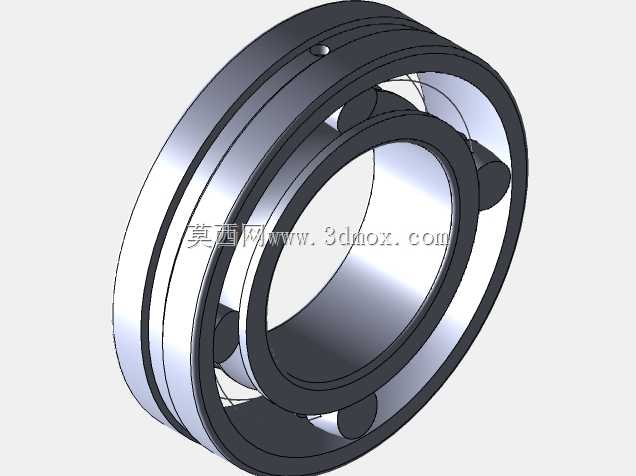

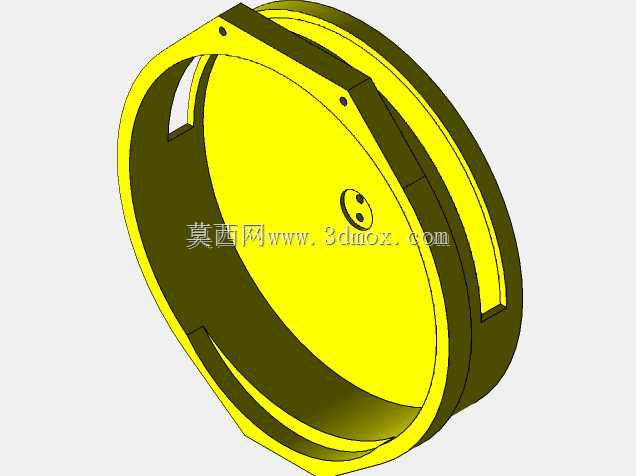

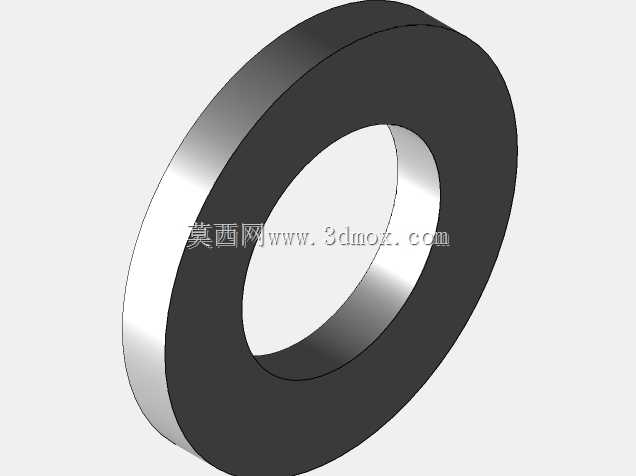

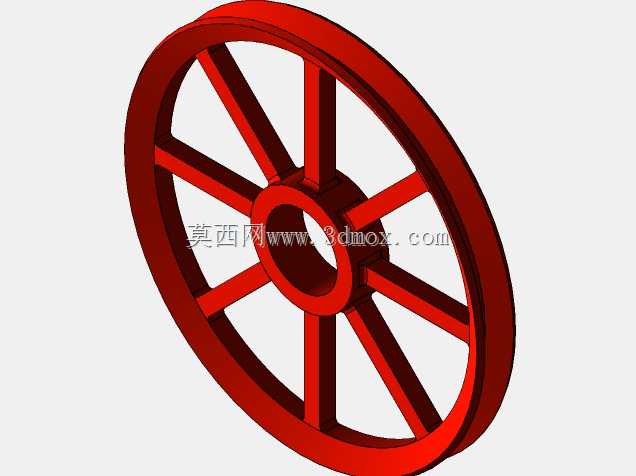

　　滑轮壳体采用焊接箱型结构，上下部分通过螺栓连接形成封闭腔体，将两个滑轮完全包裹在内，仅在上下两端留出钢丝绳穿入的绳槽开口，侧部护板与壳体之间预留3mm的间隙，既能够避免作业过程中杂物、碎石卡入滑轮绳槽引发钢丝绳跳槽，也能防止钢丝绳脱槽后与外部结构剐蹭出现断丝隐患。滑轮本身采用铸钢材质加工，绳槽表面经过淬火处理，硬度达到HB220-260，匹配直径14mm-22mm的起重用钢丝绳，绳槽的曲率半径设计为钢丝绳直径的0.55倍，能够让钢丝绳与绳槽的接触面积最大化，减少长期循环作业下的接触应力集中，延长钢丝绳使用寿命。吊钩钩体采用DG20Mn锻造加工，钩身截面为梯形设计，相比矩形截面能够在同等重量下获得更高的抗弯截面模量，

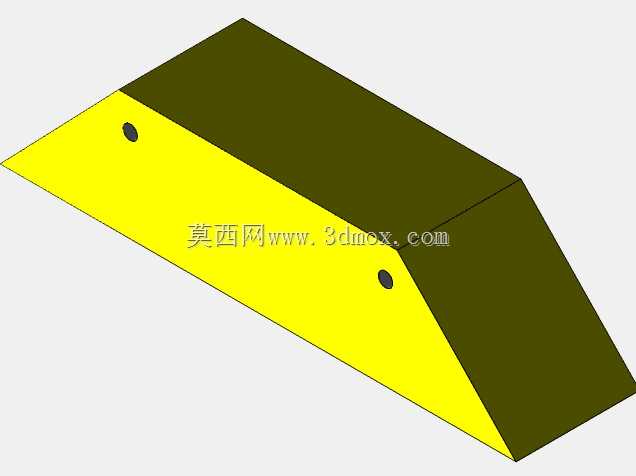

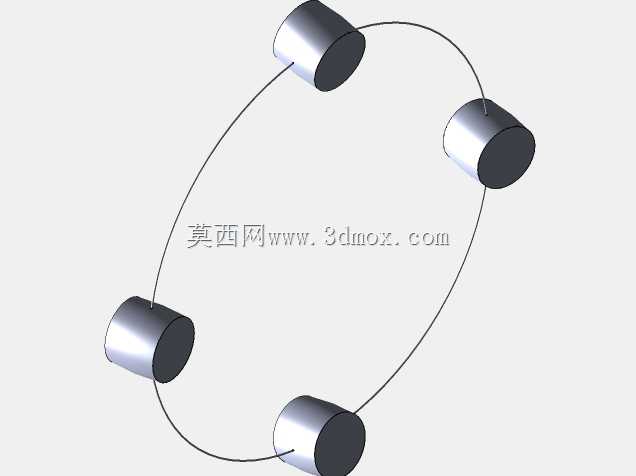

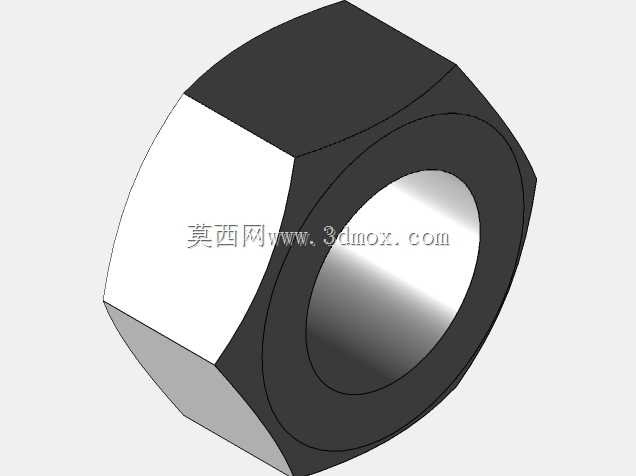

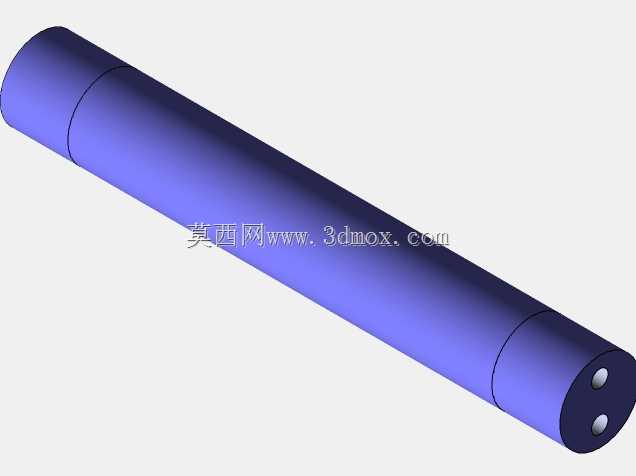

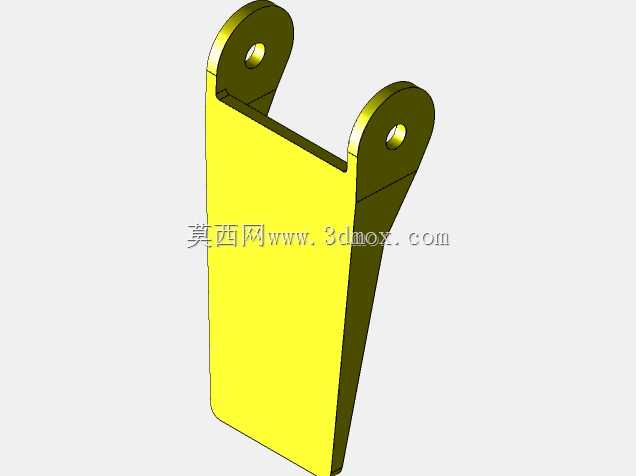

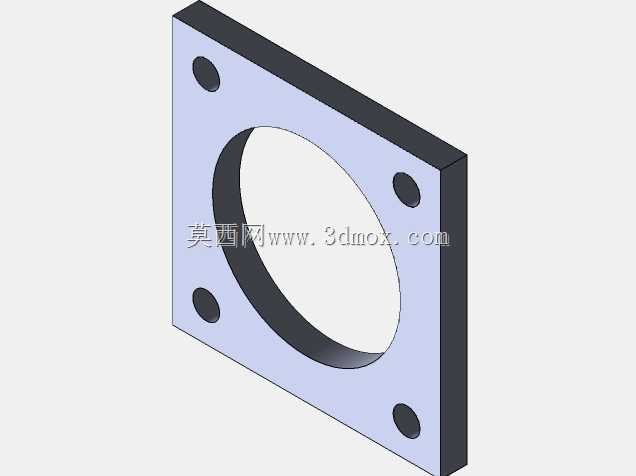

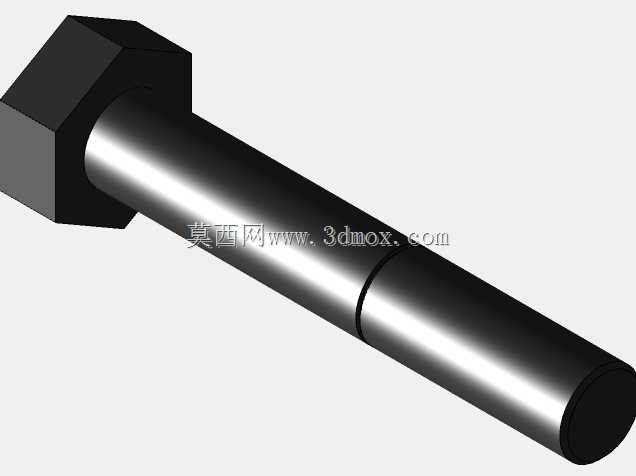

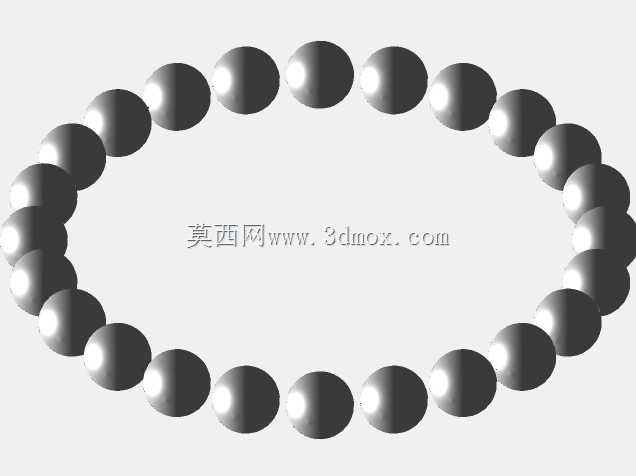

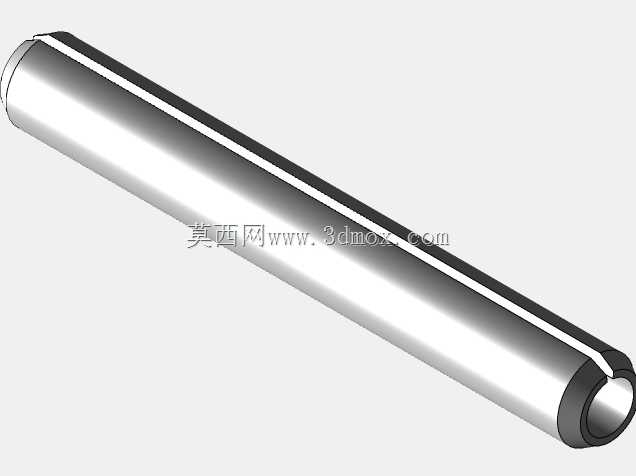

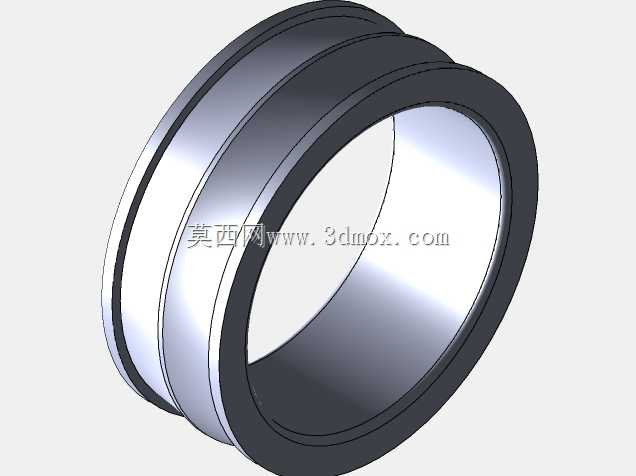

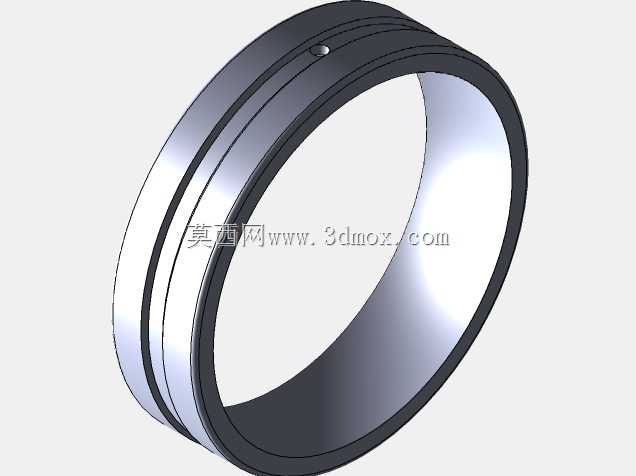

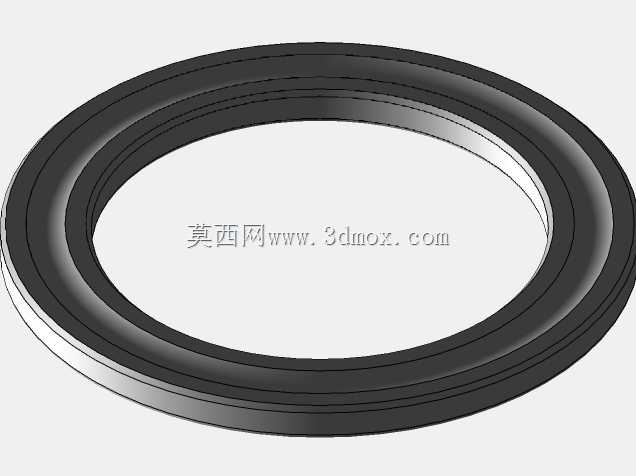

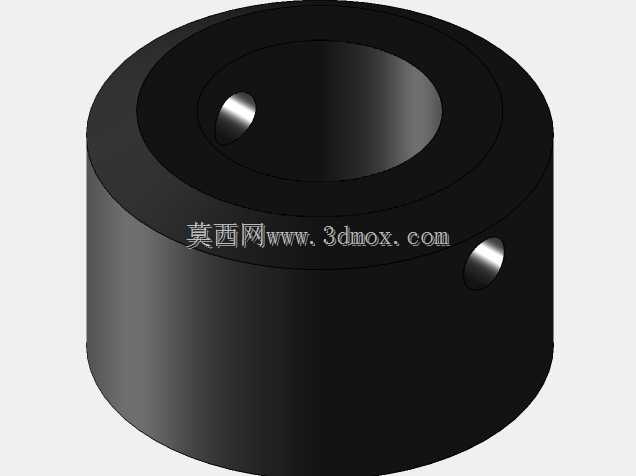

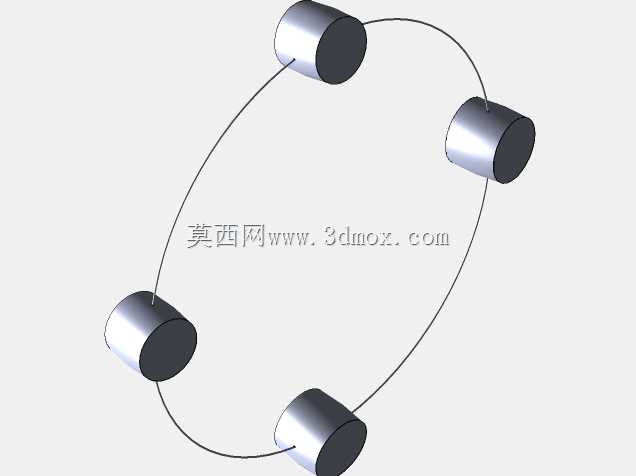

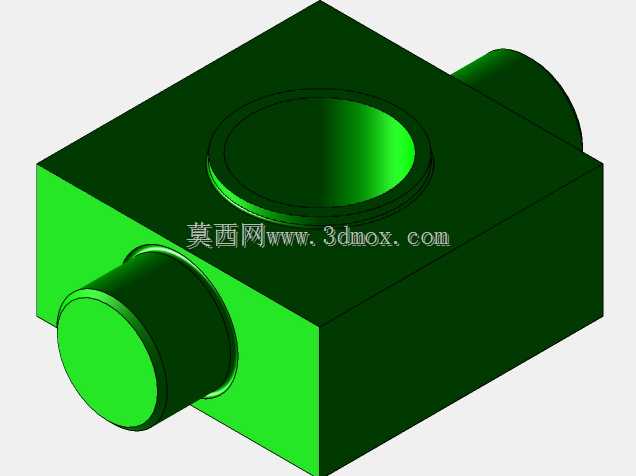

　　钩头开口位置设置有弹簧式防脱棘爪，吊装作业时吊索具挂入钩头后，棘爪在弹簧作用下自动复位封闭钩头开口，避免起升过程中吊索具从钩头滑脱引发安全事故。设计过程中首先根据目标额定起重量计算总载荷，考虑起升动载系数1.1以及不均衡系数1.25，确定滑轮轴、吊钩横梁的最小轴径，滑轮轴采用40Cr调质处理，两端通过轴端挡板与壳体固定，轴与滑轮内孔之间设置铜基滑动轴承，轴承表面开有螺旋油槽，日常维护时可通过壳体上的注油杯注入锂基润滑脂，减少滑轮转动时的摩擦阻力，避免干磨引发的轴瓦烧蚀。吊钩横梁与钩体之间设置推力调心滚子轴承，能够承受吊钩旋转时的轴向载荷，同时允许钩体在吊重状态下沿垂直轴线360度旋转，方便吊装作业时调整吊重的朝向，

　　无需额外设置旋转接头。安装边界方面，这套吊钩总成的上部两个绳槽中心距为220mm，壳体总宽度340mm，总高度（从滑轮轴中心到钩头最低点）为680mm，钩头开口尺寸为80mm，适配的起升机构卷筒直径不小于400mm，钢丝绳缠绕时的偏角控制在3度以内，避免钢丝绳与绳槽边缘出现硬摩擦。壳体上部的连接位置没有设置固定吊耳，而是直接通过钢丝绳与上部起升机构的动滑轮组连接，属于典型的流动式起重机、塔式起重机常用的吊钩组结构，作业过程中需要注意的是，滑轮侧护板与滑轮端面的间隙要定期检查，当间隙超过10mm时需要及时调整护板位置，防止杂物进入滑轮腔；推力轴承的润滑周期为每作业100小时补充一次润滑脂，避免轴承卡滞导致钩体无法旋转，增加钢丝绳的扭转应力。另外在结构设计时，特意将滑轮壳体的下部做成圆弧过渡结构，避免吊钩在摆动过程中壳体棱角剐蹭钢丝绳，同时壳体两侧设置有检查孔，日常巡检时可以打开检查孔盖板观察滑轮磨损情况、钢丝绳断丝情况以及轴承的润滑状态，无需完全拆解吊钩总成就能完成常规检查，大幅降低现场维护的工作量。钩体的危险截面位置做了加厚处理，经过强度校核，在1.25倍额定载荷的静载试验下，钩体最大应力为材料屈服强度的72%，满足起重机械安全规程的要求，动载试验下各转动部件运转灵活，无卡滞、异响，滑轮转动时的端面跳动量不超过1mm，保证高速起升过程中吊钩运行平稳，不会出现明显的晃动。
