双轮导向滑动承载轮组结构设计

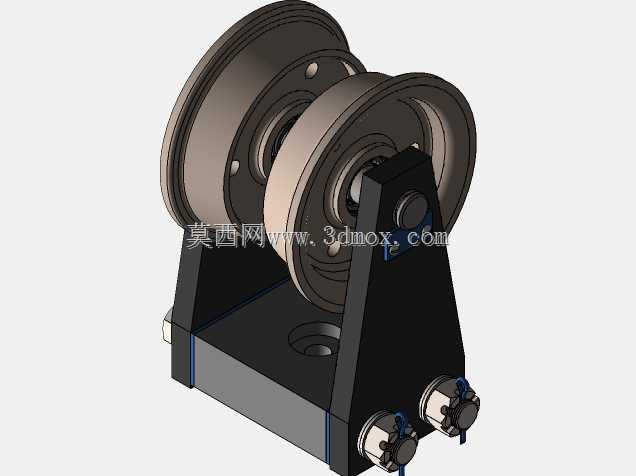

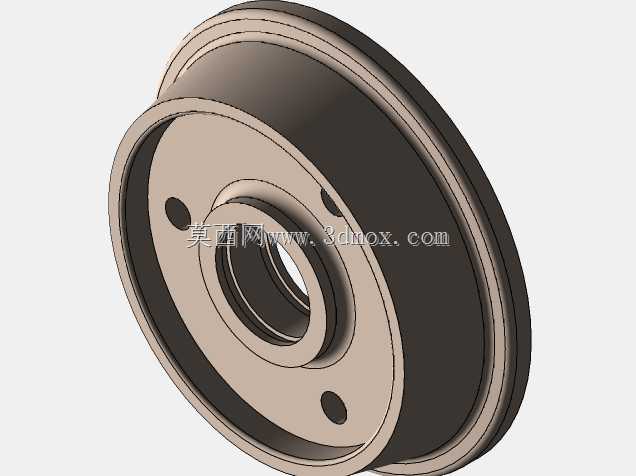

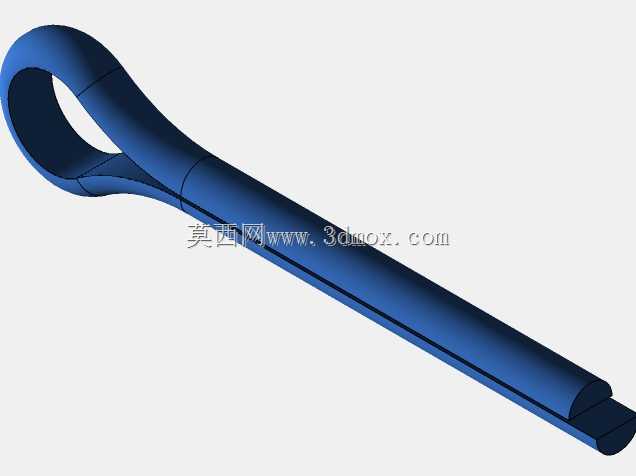

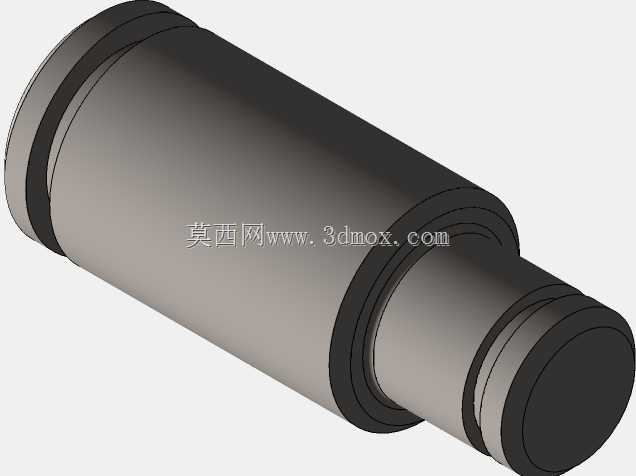

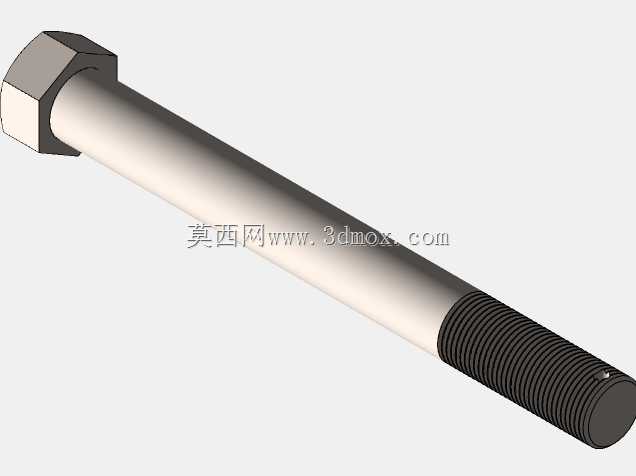

　　这套轮组结构常应用在车间轻型物料转运、轨道式巡检设备、小型滑移输送装置的行走端，区别于常规万向脚轮的无约束移动特性，该结构采用双轮缘槽型滚轮设计，可直接卡装在轻型方轨、圆钢轨道上实现定向行走，避免转运过程中出现走偏、脱轨的问题，在工位间短距离物料配送、生产线旁工装移位场景下适配性极强。从结构功能来看，两侧对称布置的带轮缘滚轮承担主要竖向载荷，轮缘高出滚轮踏面的尺寸经过匹配计算，刚好覆盖常用轻型轨道的截面宽度，行走过程中轮缘内侧与轨道侧面保持微小间隙，既不会因为间隙过大出现晃动窜动，也不会因为间隙过小出现卡滞、磨损加剧的问题。滚轮中心采用通孔设计，可适配标准销轴穿装固定，销轴与滚轮内孔之间预留了轴承安装位，

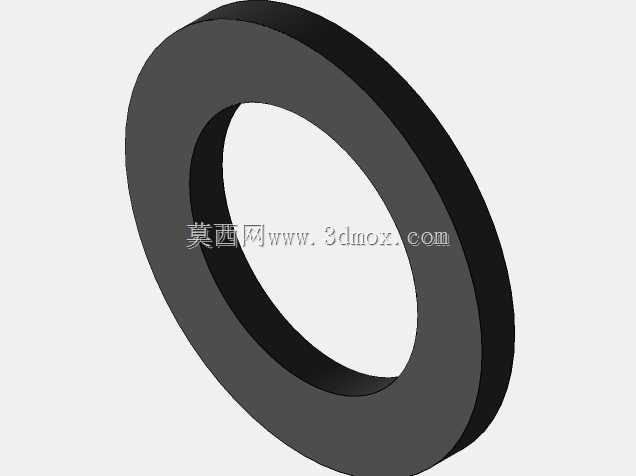

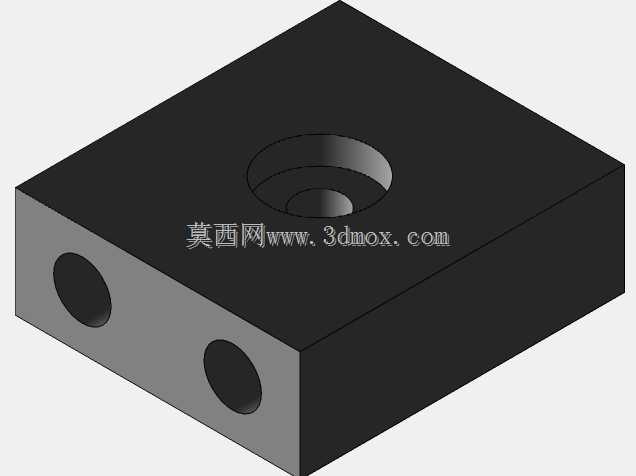

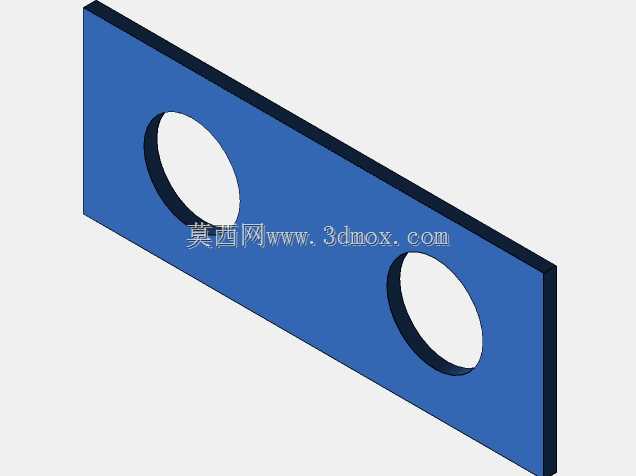

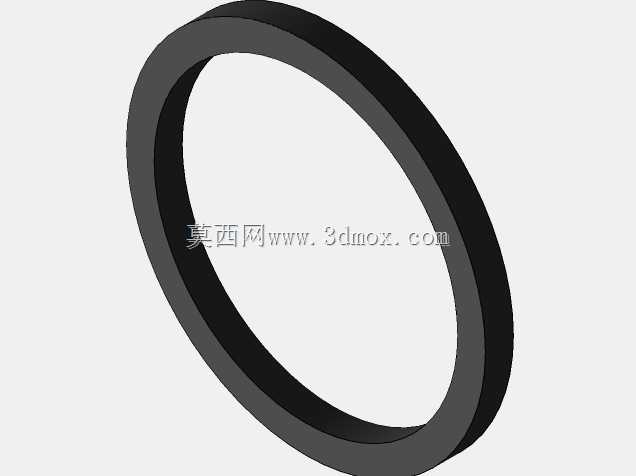

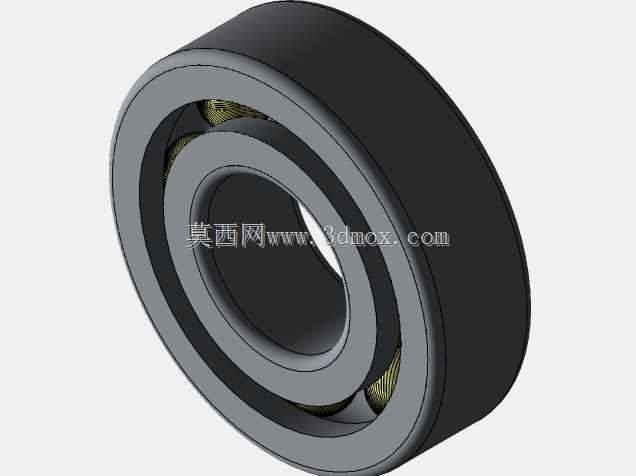

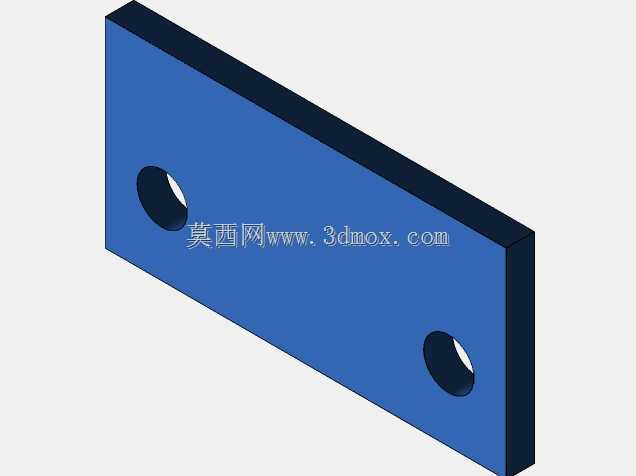

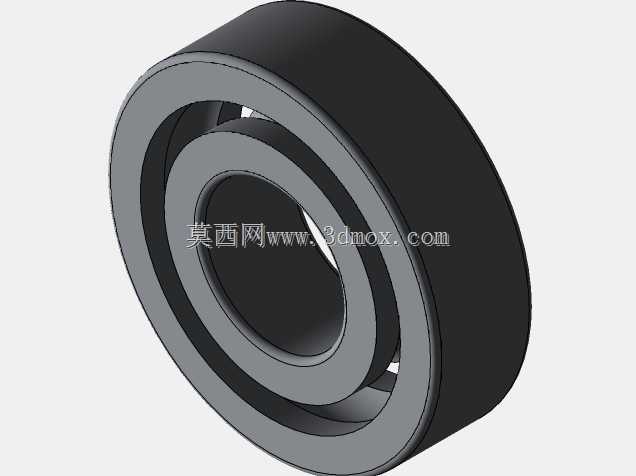

　　实际装配时可根据载荷等级选配滑动衬套或者深沟球轴承，降低滚动阻力，减少长期运行后的磨损量。支撑滚轮的立式支架采用一体化折弯成型结构，底部设置带安装孔的水平安装基面，可通过螺栓直接固定在转运工装、移动设备的底部框架上，安装基面的沉孔设计可让螺栓头完全沉入基面内，避免螺栓突出影响安装贴合度，也不会在推移过程中剐蹭地面或者轨道表面。支架两侧的立板与滚轮销轴采用过盈配合装配，立板上的销轴孔位置经过同轴度校核，保证两侧滚轮转动时的同轴度误差控制在合理范围内，避免滚轮转动时出现别劲、阻力过大的问题。支架底部靠近安装基面的位置预留了缓冲组件安装位，可根据使用场景选配聚氨酯缓冲垫或者阻尼块，在轮组行驶到轨道端部限位块位置时起到缓冲作用，

　　避免刚性碰撞造成结构变形或者物料倾翻。从安装边界来看，整套轮组的竖向高度控制在较低范围内，安装后不会过多抬高搭载设备的重心，提升移动过程中的稳定性，横向宽度适配常规轻型轨道的安装间距，不需要额外调整轨道宽度即可直接换装。轮组的踏面采用圆弧过渡设计，与轨道顶面的接触应力分布更均匀，长期运行后不会出现轨道局部压痕、滚轮踏面偏磨的问题。设计过程中针对不同载荷场景做了结构冗余考量，支架立板的厚度、滚轮的轮辐厚度都经过载荷校核，在额定载荷下不会出现塑性变形，销轴的抗剪切强度也满足常规轻型转运场景的使用要求。在实际应用中，这类轮组不需要复杂的维护，定期在销轴位置补充润滑脂即可保证长期顺畅运行，相比复杂的行走轮系结构，零件数量少，加工难度低，

　　装配工序简单，不管是批量配套生产还是单件工装自制都有很高的经济性。针对不同的使用环境，滚轮材质可根据需求选配，常规车间使用可采用尼龙或者聚氨酯材质降低运行噪音，有耐磨要求的场景可更换为钢制滚轮提升使用寿命，支架表面可做喷塑或者镀锌处理，适应潮湿、多粉尘的车间环境。轮组的安装孔位采用标准化间距设计，可与市面上常见的轻型轨道配件通用互换，不需要单独定制安装连接件，降低现场改装的成本。在结构细节上，滚轮两侧的轮缘做了倒角处理，安装时可顺利导入轨道，不需要精准对位即可完成装配，支架的棱角位置都做了倒钝处理，避免装配和使用过程中划伤操作人员。整套结构没有复杂的异形曲面，所有零件都可通过常规的车削、折弯、钻孔工序完成加工，不需要特殊的加工设备，三维建模过程中所有配合尺寸都标注了合理的公差范围，装配时不需要额外修配即可完成组装，转动顺畅无卡滞。
