重型起重吊钩滑轮组结构设计

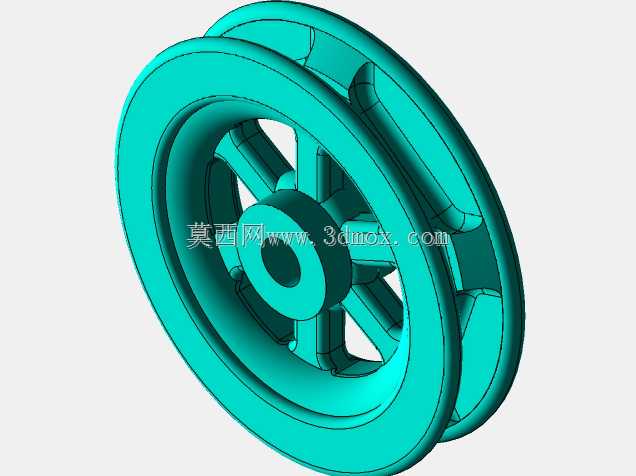

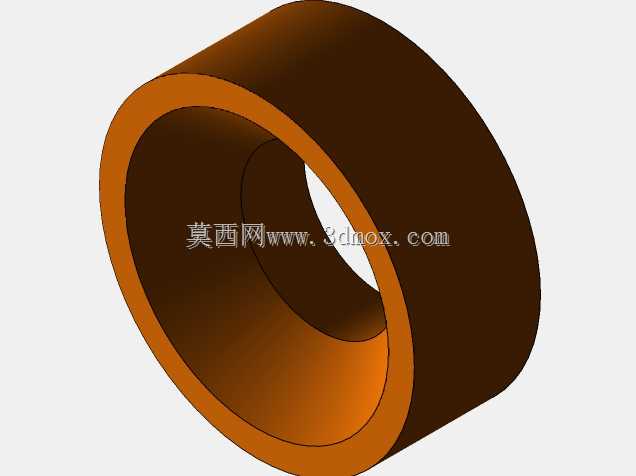

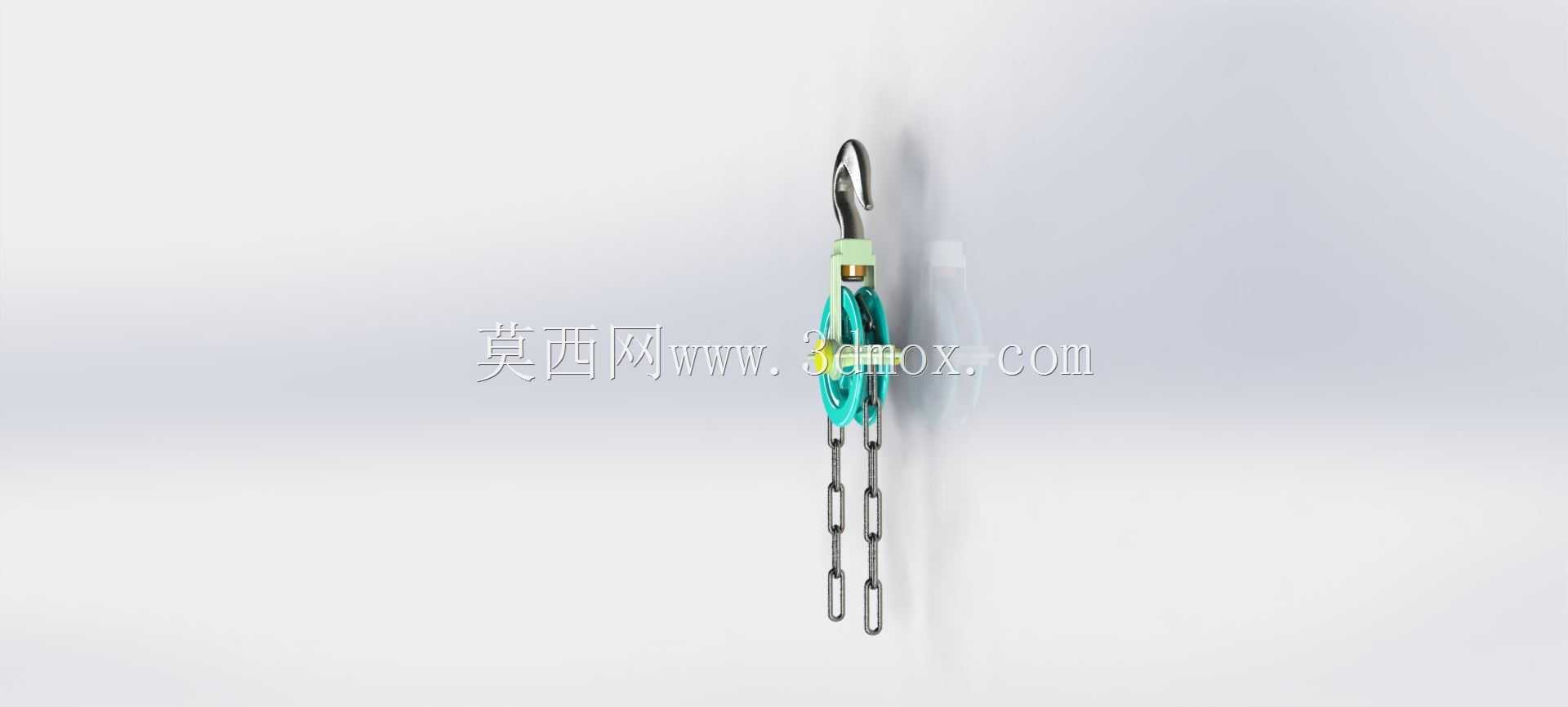

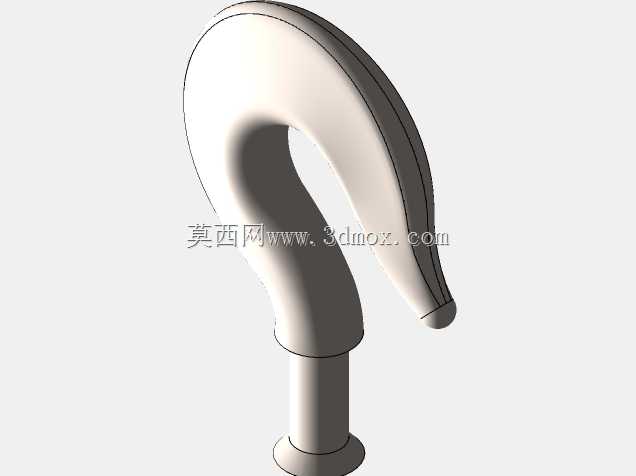

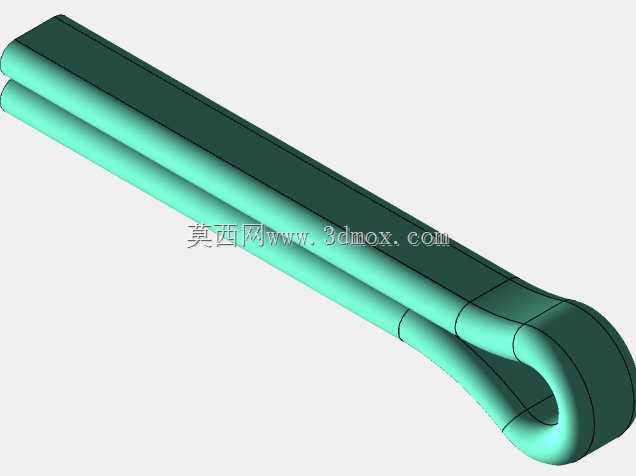

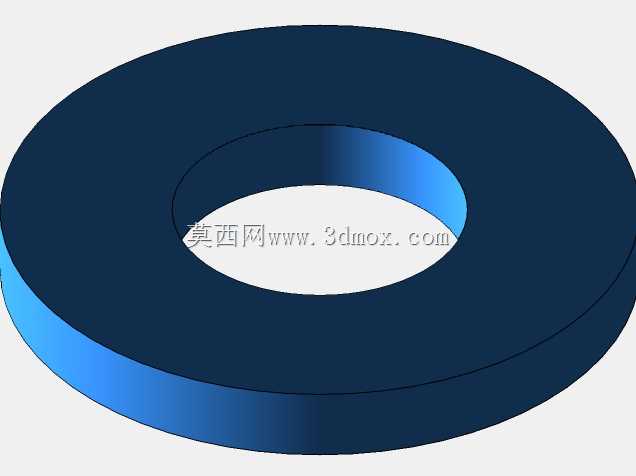

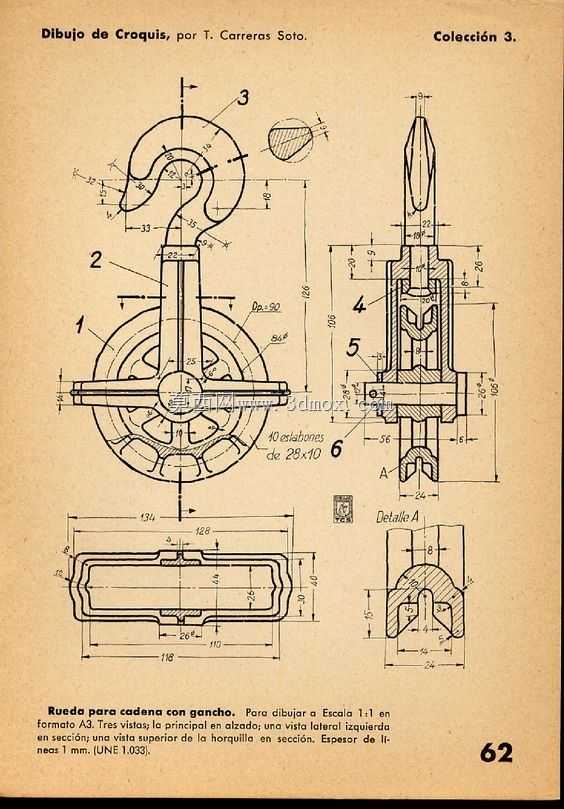

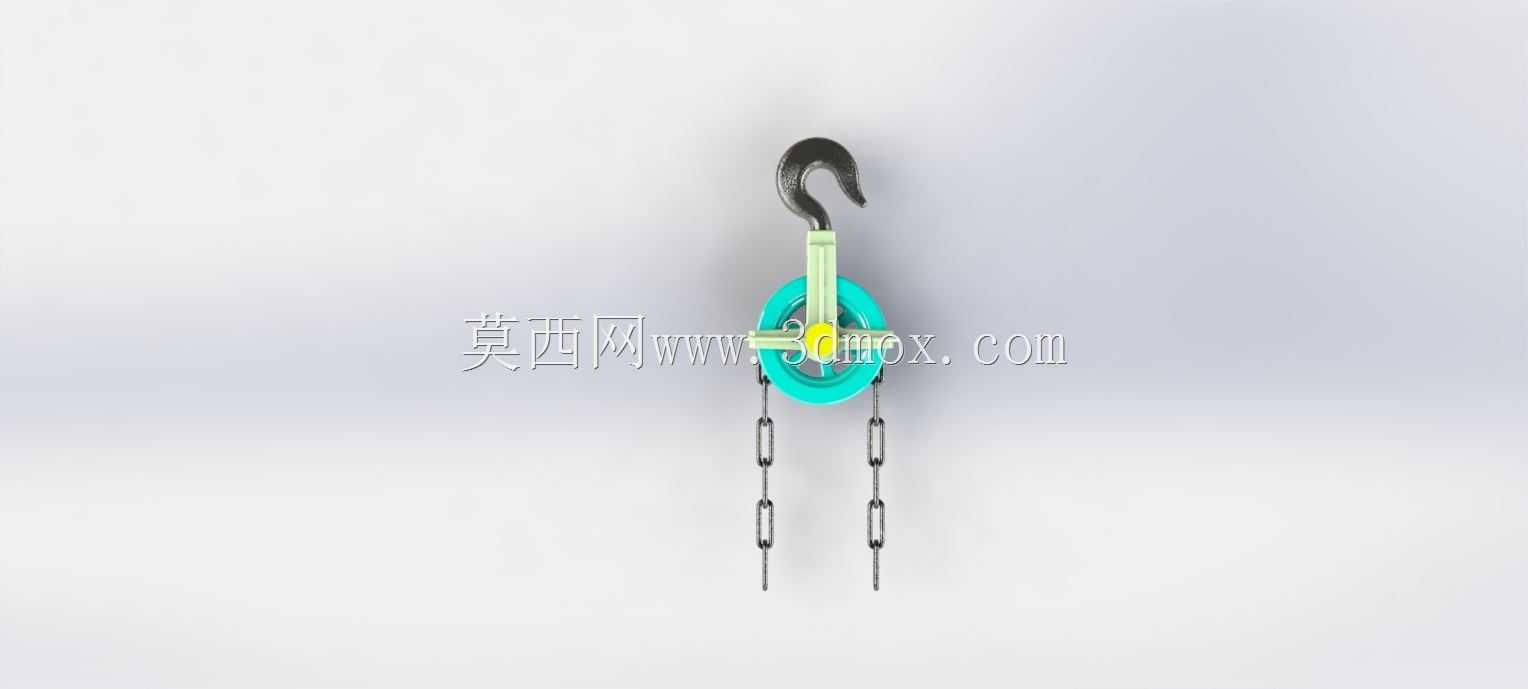

　　在车间重型工件转运、港口散货装卸、基建现场构件吊装这类高频重载作业场景里，吊钩滑轮组是直接承载载荷、衔接起升机构与被吊物的核心受力部件，其结构合理性直接决定吊装作业的安全冗余与操作顺畅度。这套滑轮组采用单轮缘铸钢滑轮基体设计，轮槽经精加工成型，槽面弧度匹配配套焊接圆环链的链环外径，作业时链条与轮槽的接触应力可均匀分散，避免局部应力集中导致的链环早期磨损或滑轮槽崩裂问题，滑轮中心配置铜基含油轴承衬套，无需频繁加注润滑脂即可承受径向重载，适配长时间连续吊装的作业工况。吊钩部分采用锻造钩体结构，钩头曲率经过载荷验算，钩尖处设置防脱挡边结构，可防止吊装过程中吊索意外滑出钩体，钩颈与滑轮架的连接采用十字铰轴结构，

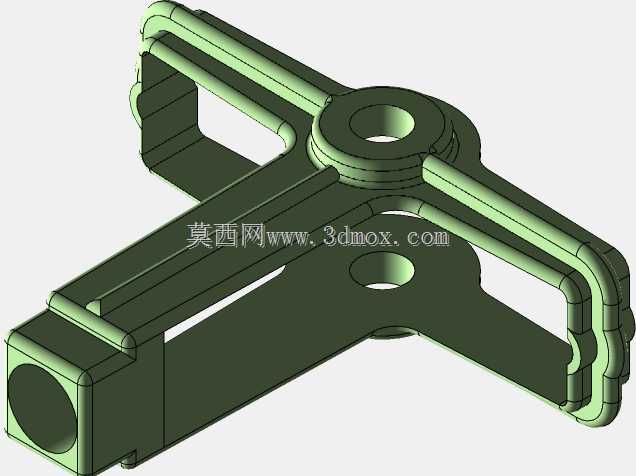

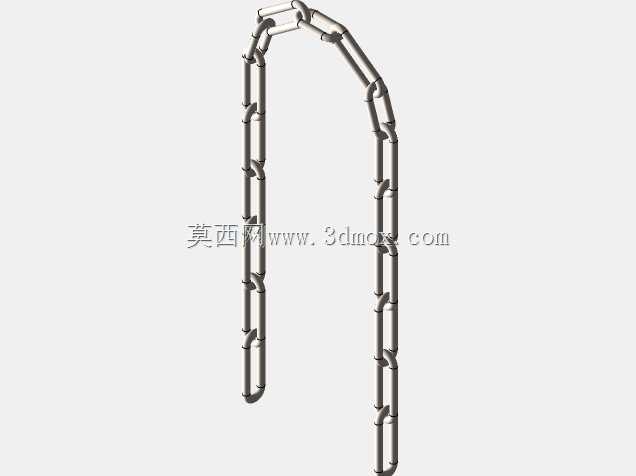

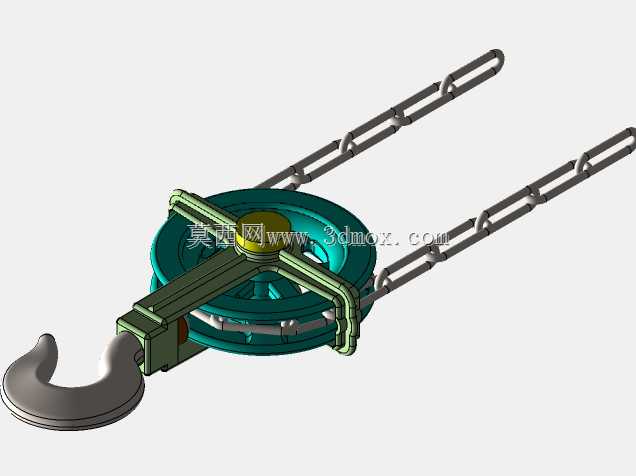

　　允许吊钩在垂直起吊方向做360度回转以及小角度的偏摆，抵消被吊物起升瞬间的摆动冲击力，避免起升钢丝绳或链条承受附加扭转力矩。滑轮架采用钢板折弯拼焊结构，两侧护板完全包覆滑轮轮缘，仅留出链条进出的导向缺口，既可以防止作业过程中异物卡入轮槽引发卡链故障，也能避免操作人员肢体意外卷入转动的滑轮造成安全事故，护板外侧设置的链条导向槽可对进出滑轮的两段链条做侧向限位，避免链条在起升、下降过程中出现跳绳、扭链问题，保证链条与轮槽的啮合精度。从安装边界来看，这套滑轮组的上部双链条连接端采用标准链环对接结构，可直接匹配对应规格的手动葫芦、电动葫芦起升链条，无需额外加工过渡连接部件；吊钩的开口尺寸适配常规卸扣、吊装带吊环的连接尺寸，

　　可覆盖多数常规吊装索具的快速挂接需求。设计过程中针对滑轮架的受力薄弱点做了局部加强，在钩体连接座与护板的焊接位置增设了加强筋板，可承受额定载荷1.5倍的静载试验载荷而不出现塑性变形；滑轮的直径与链条节距的比值符合起重机械安全规范要求，可降低链条绕过滑轮时的弯曲疲劳损耗，延长配套链条的使用寿命。在实际作业场景中，这类单滑轮吊钩组常配套环链葫芦使用，既可以作为固定吊点的导向承载部件，也可以配合移动小车在工字钢轨道上运行，完成车间内设备检修、工件转序的吊装作业，相较于多轮滑轮组，单轮结构的自重更轻，在小吨位（0.5t-5t）吊装场景下的操作灵活性更强，维护时仅需定期检查钩体磨损量、滑轮转动顺畅度以及链条连接端的磨损情况即可，

　　日常维护成本较低。结构设计上充分考虑了现场作业的复杂工况，所有外露棱边均做了倒角处理，避免搬运、挂接索具时划伤操作人员，滑轮的轴承端盖采用密封结构，可阻挡车间内的粉尘、焊渣等异物进入轴承内部，适配焊接车间、机加工车间等多粉尘作业环境的使用需求。
