带安装法兰的双凸缘导向滚轮组件结构

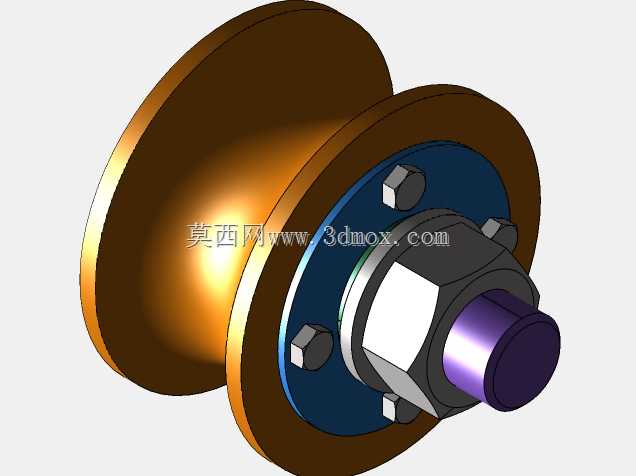

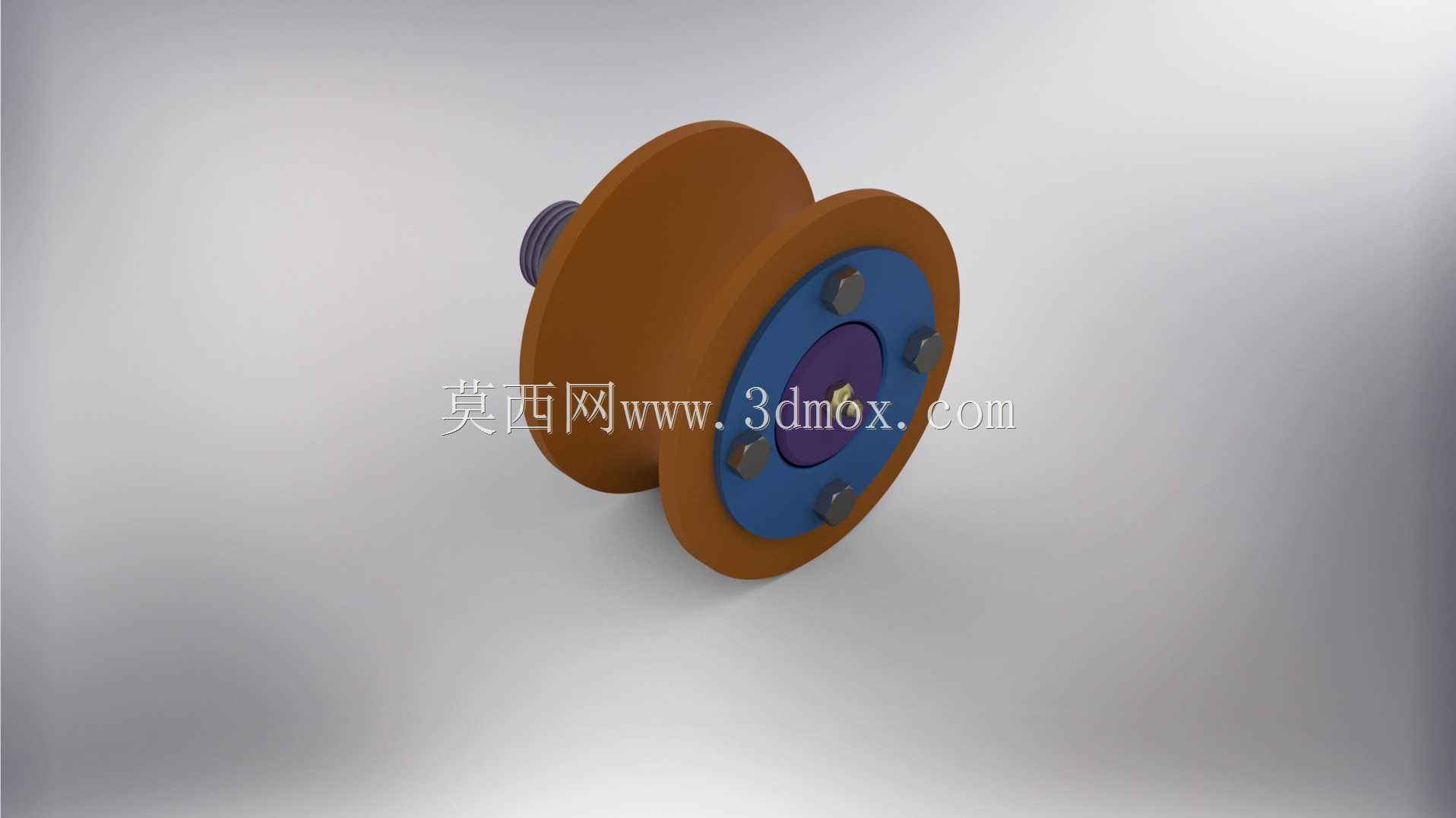

　　这款带安装法兰的双凸缘导向滚轮组件，在轻工输送、纺织机械、小型自动化料线、3D打印设备的运动导向场景中应用十分广泛，日常选型中常作为线性运动副的侧向限位、柔性线材导向承托部件使用，区别于普通平滚轮的无挡边结构，双凸缘的轮体设计可以在导向过程中对被承托的线材、薄带材或者移动件的侧边形成物理限位，避免运动过程中出现脱轨、偏移的问题，尤其适合运行轨迹存在小幅振动、安装基准存在轻微偏差的现场工况，不需要额外加装侧挡轮就可以实现基础的防脱限位，能简化周边安装支架的结构设计。从结构设计逻辑来看，轮体采用双凸缘的碟形轮廓，轮缘的过渡圆角做了钝化处理，不会对接触的传动件表面造成刮擦损伤，轮体与中心安装轴之间设置了蓝色的隔套法兰作为安装定位基准，

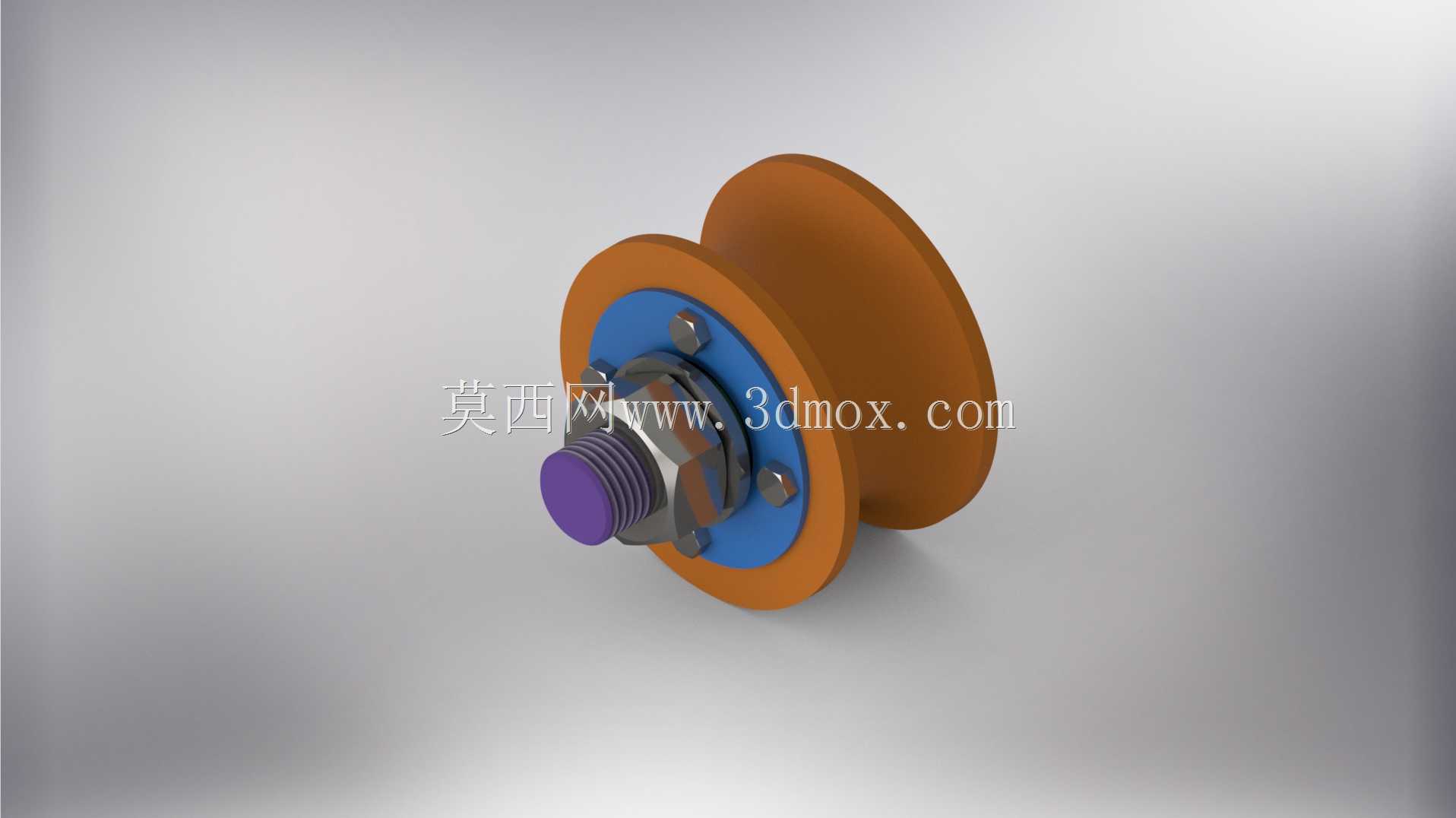

　　法兰上均匀分布的三个紧固孔可以直接通过螺栓将整个滚轮组件固定在设备的安装立板上，不需要额外设计轴座支撑结构，安装时只需要在安装板上预制对应孔位的过孔，穿入螺栓锁紧即可完成固定，大幅降低现场安装的调试工作量。中心轴端采用外螺纹配合锁紧螺母的固定方式，紫色的轴端防护套可以在安装完成后覆盖外露的螺纹段，避免车间内的粉尘、切削液附着在螺纹缝隙中造成后期拆卸困难，同时也能防止外露螺纹刮擦操作人员或者周边的传动线缆。从安装边界尺寸来看，双凸缘轮体的最大外径是整个组件的最大外轮廓尺寸，安装时需要预留出轮体转动的径向间隙，法兰安装面到轮体最外侧的轴向尺寸决定了安装板与运动轨迹之间的最小安全距离，中心螺纹轴的伸出长度需要匹配安装板的厚度，

　　搭配对应的平垫、弹垫锁紧后不会出现轴向窜动。实际使用过程中，轮体可以绕中心轴灵活转动，转动副的间隙控制在合理范围内，既不会因为间隙过大造成导向过程中的晃动，也不会因为间隙过小出现转动卡滞的问题，轮体的材质选用耐磨的非金属复合材质，运行过程中噪音低，与金属件接触不会产生异响，同时具备一定的自润滑特性，不需要频繁加注润滑脂就可以长期稳定运行，适合在无尘车间、食品包装生产线这类对油污残留有严格要求的场景使用。在结构建模过程中，需要重点关注轮体内孔与中心轴的同轴度公差，法兰上安装孔的位置度公差，以及双凸缘轮面的圆柱度公差，这些形位公差会直接影响滚轮转动的顺畅度以及导向过程中的稳定性，如果同轴度偏差过大，滚轮转动时会出现周期性的径向跳动，

　　导致被导向的线材出现张力波动，影响整条生产线的运行稳定性。另外法兰隔套与轮体接触面的平面度也需要控制在合理范围内，避免锁紧安装螺栓后轮体出现偏斜，造成轮面与运动件接触不均匀，出现局部磨损过快的问题。这类滚轮组件在选型替换时，不需要改动原有设备的安装孔位，只要匹配轮径、安装孔距、轴径这几个核心参数就可以直接替换使用，维护成本较低，日常巡检只需要检查轮面的磨损情况以及锁紧螺母的防松状态即可，不需要复杂的维护操作。在小型自动化设备的设计中，这类集成了安装法兰的导向滚轮可以大幅减少设计人员的出图工作量，不需要单独绘制轴、轴座、挡圈等零散零件，直接调用成熟的组件模型就可以完成整体装配，缩短设备的研发设计周期。
