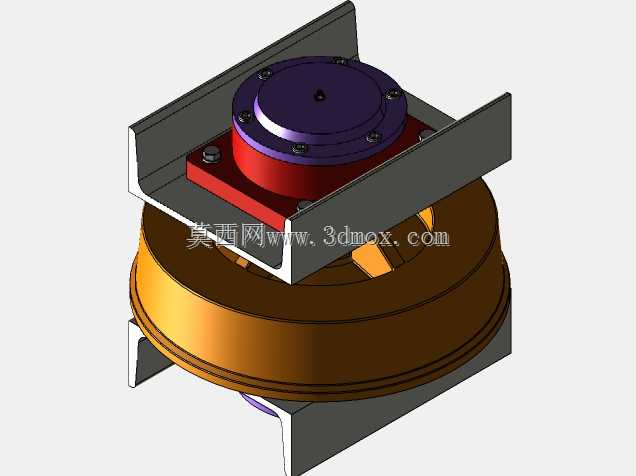

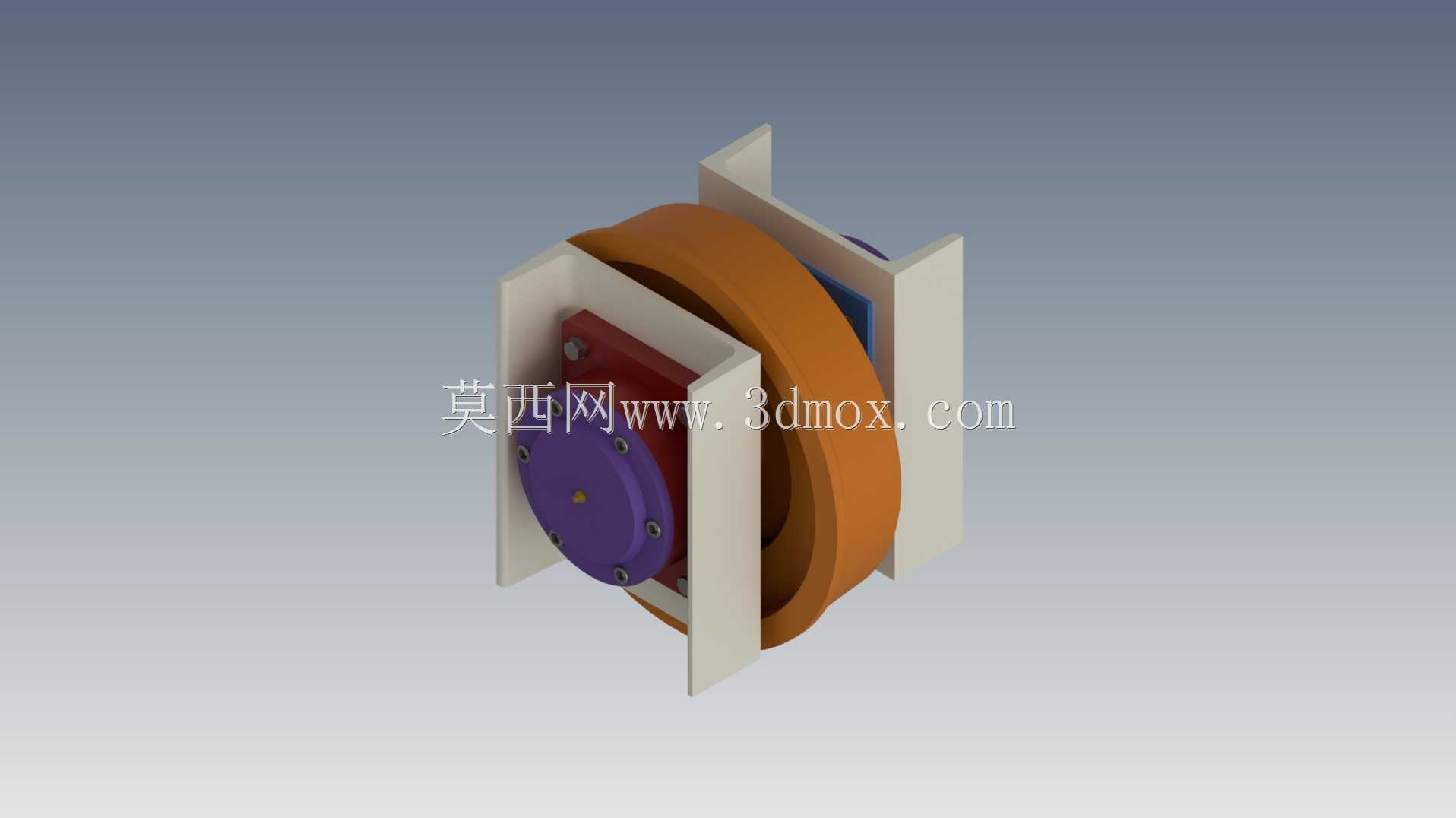

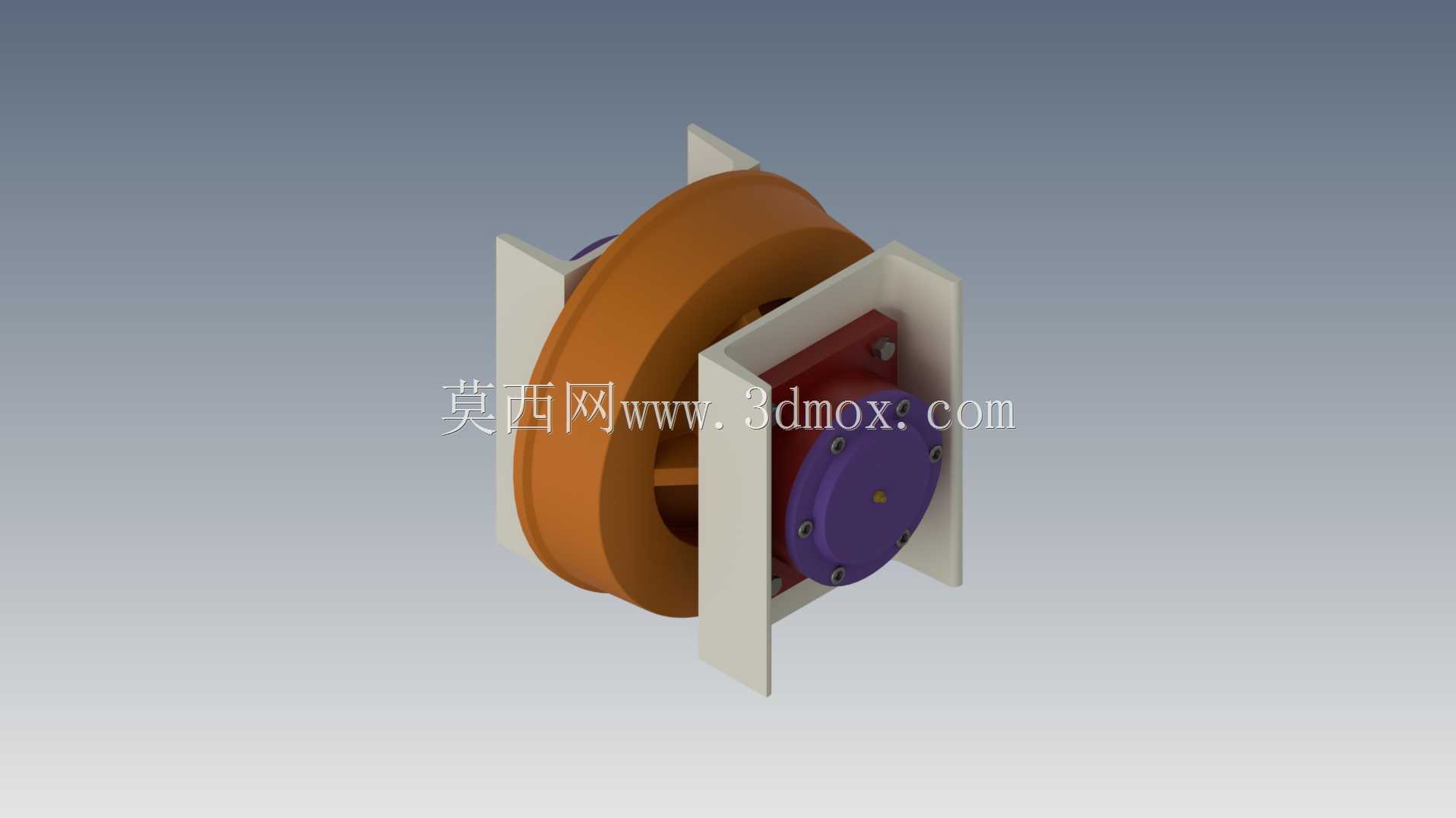

瓦戈内塔街用槽型轨道行走轮组结构

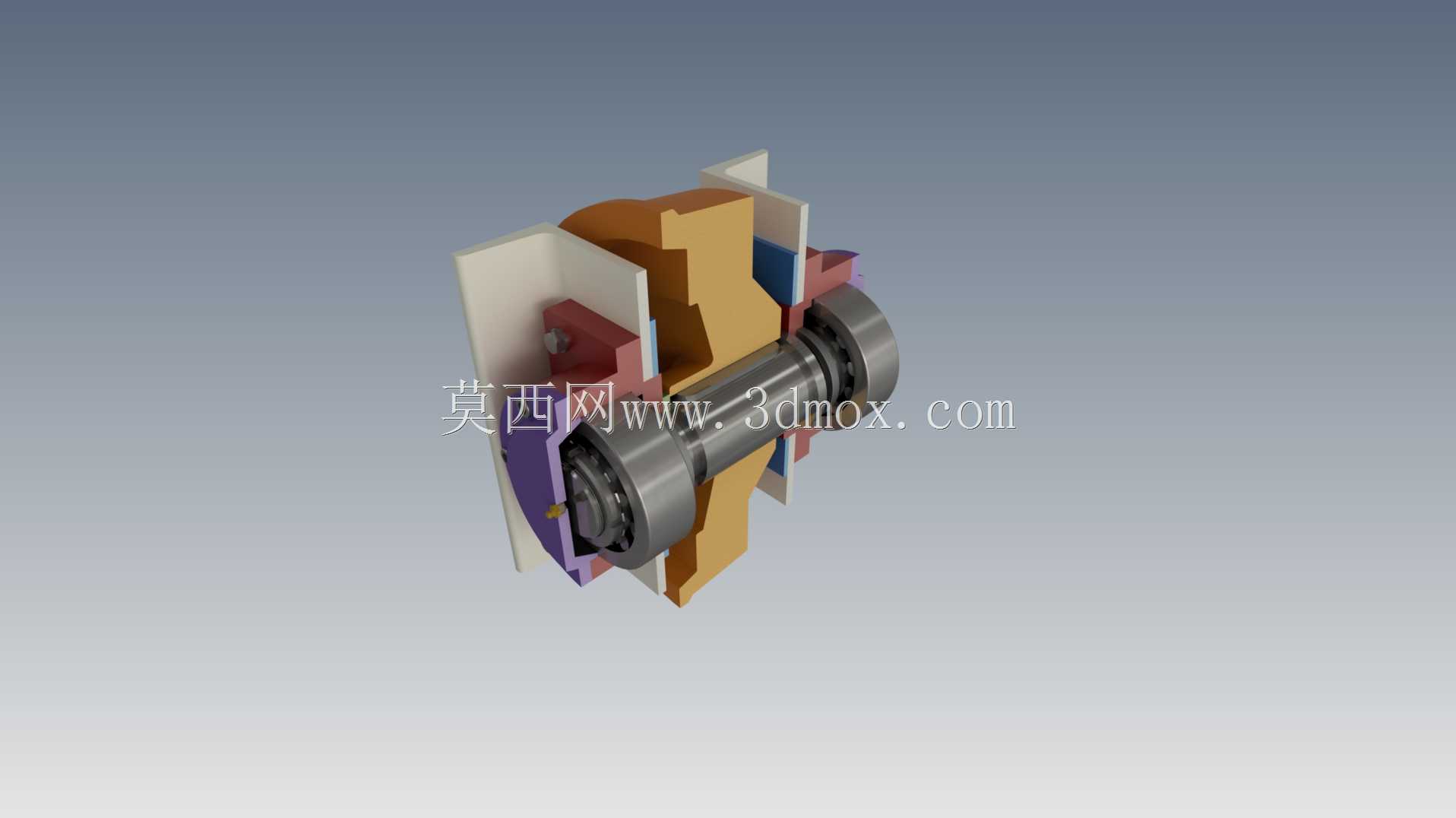

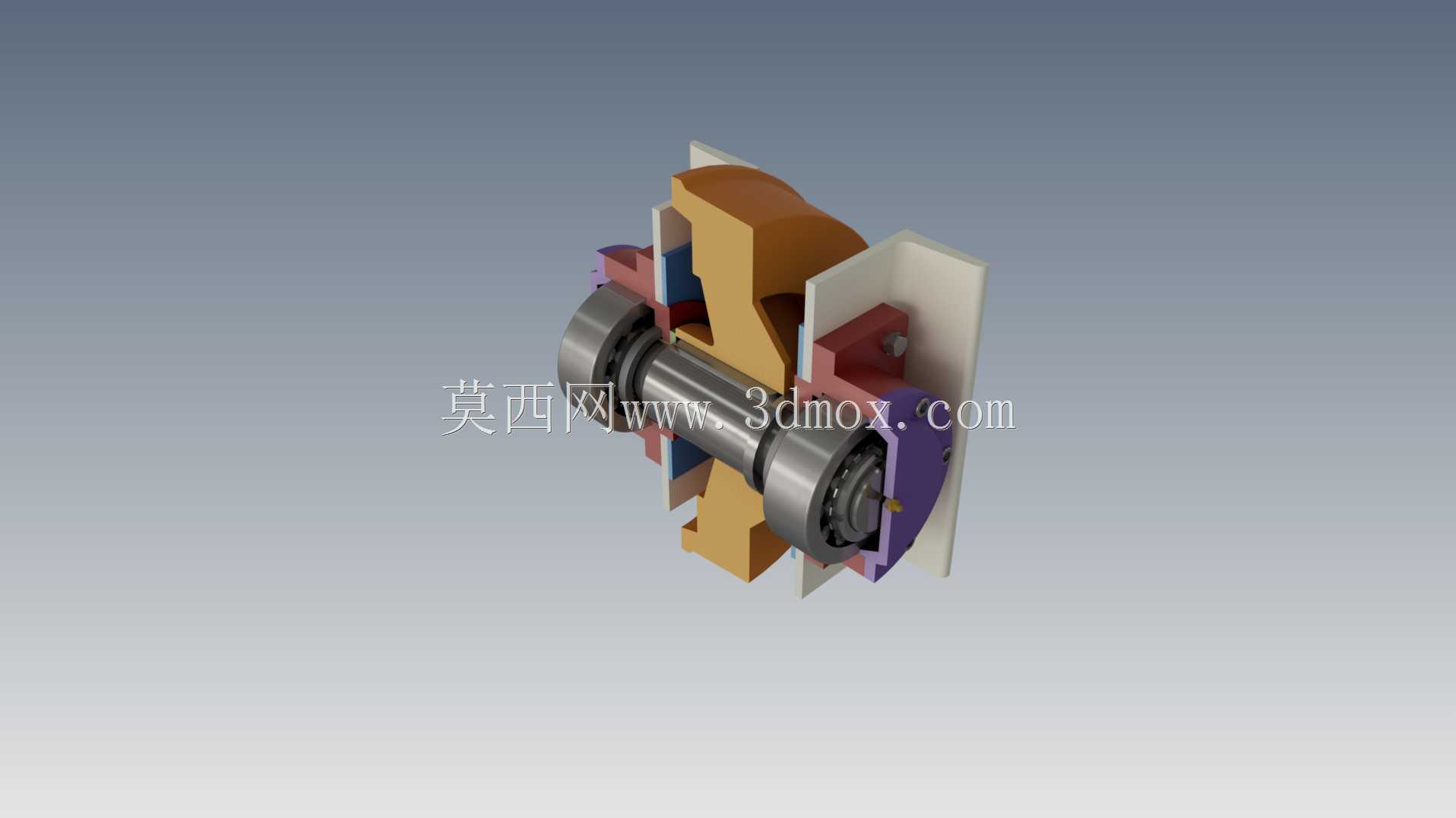

　　该轮组结构主要适配窄轨巷道、厂区短途轨道输送场景的行走承载需求，常见于小型轨道巡检车、轻型物料转运小车、厂区轨道作业平台的走行部设计，核心作用是在预设的单轨或双轨轨道上承载上部设备重量，同时约束行走路径避免脱轨，保障设备沿轨道方向平稳移动。从结构组成来看，轮组核心包含踏面经过淬硬处理的主行走轮、两侧对称布置的安装立板、轮轴端的密封端盖与紧固件，主行走轮的轮缘采用内凹槽型设计，槽型弧度与常用轻型钢轨的轨头圆弧匹配，行走过程中轮缘与轨头侧面预留0.8-1.2mm的侧向间隙，既可以抵消轨道铺设的直线度误差，又能避免间隙过大导致的行走晃动，减少轮缘与轨侧的异常磨损。安装立板采用折弯成型的钢板结构，立板上的轴孔与轮轴采用过渡配合，

　　装配时通过定位销锁定轮轴的轴向位置，防止轮组在长期交变载荷下出现轴窜动；立板上部预留的安装孔位可直接与上部设备的车架底板通过螺栓连接，无需额外设计转接支架，降低了整车走行部的装配复杂度。设计过程中优先考虑了轮组的载荷传递路径，上部设备的垂直载荷通过安装立板直接传递到轮轴，再由轮轴传递到行走轮的轮毂部位，最终通过踏面均匀分散到轨道接触面上，这种直传力的路径设计避免了额外的载荷损耗，也减少了中间连接部件的应力集中风险。轮组的侧向导向力主要由行走轮的轮缘承担，当设备经过轨道弯道段时，轮缘与轨侧接触产生的侧向力直接通过轮毂传递到轮轴，再由轮轴传递到两侧安装立板，最终传导到上部车架，整个传力路径没有薄弱的悬臂结构，

　　能承受常规弯道行驶的侧向冲击。从安装边界来看，轮组整体宽度控制在适配15kg/m轻型钢轨的安装范围内，行走轮的踏面直径满足常规低速行走的线速度要求，在1m/s以下的行走速度下，轮组的滚动阻力系数维持在较低水平，无需大扭矩驱动即可带动整车移动；安装立板的高度预留了足够的轮轨间隙，即使轨道表面存在少量积尘、细小杂物，也不会出现轮组卡滞的情况。轮轴端的端盖采用内嵌密封槽的结构，内部可填充润滑脂对轮组内部的转动副进行长期润滑，端盖与轮毂之间的密封间隙可以阻挡外部粉尘、水汽进入转动部位，延长轮组的维护周期，适合厂区、巷道等存在少量粉尘的作业环境。在细节设计上，行走轮的轮毂与轮轴之间设置了耐磨衬套，衬套采用自润滑材质，

　　长期使用磨损后仅需更换衬套即可恢复轮组的转动精度，无需更换整个行走轮或轮轴，降低了后期维护成本；两侧安装立板的外侧设置了加强翻边，提升了立板的抗侧弯刚度，即使承受较大侧向冲击也不会出现立板变形的问题。该轮组的结构设计没有采用复杂的集成化部件，所有零件均为常规机械加工可实现的结构，生产加工难度低，装配流程简单，适合批量生产应用在各类轻型轨道行走设备上，在实际选型应用时，可根据上部设备的总重量调整行走轮的材质与踏面淬硬层深度，匹配不同的载荷等级需求，也可根据轨道的实际规格调整轮缘的槽型尺寸，适配不同轨型的安装使用要求。
