法兰安装式轴端传感检测组件结构设计

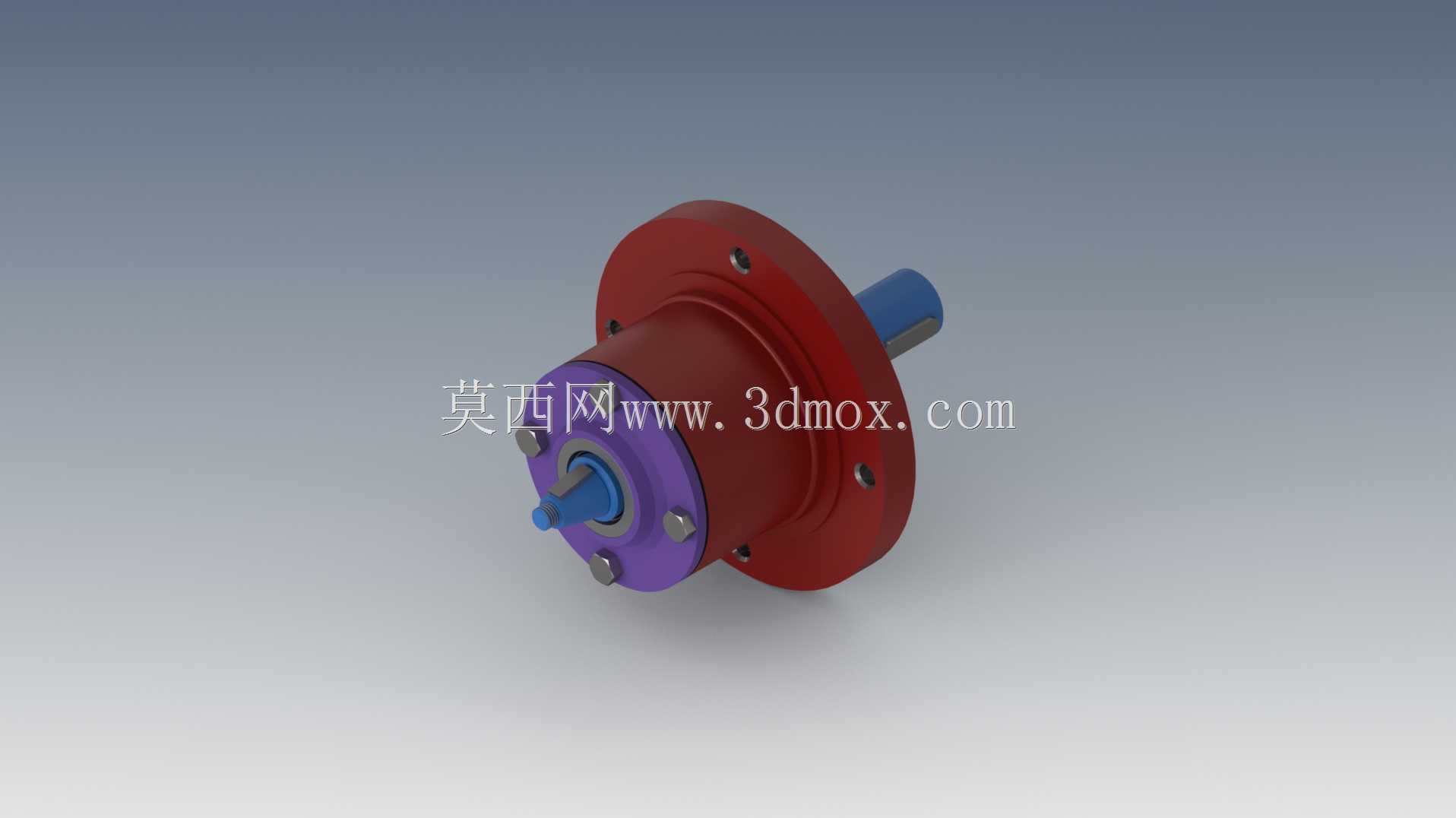

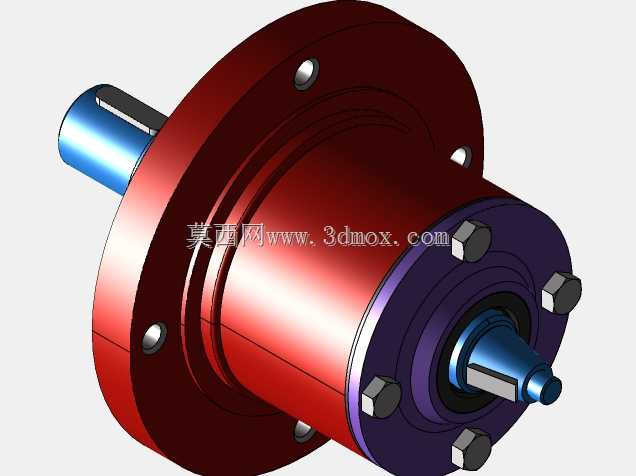

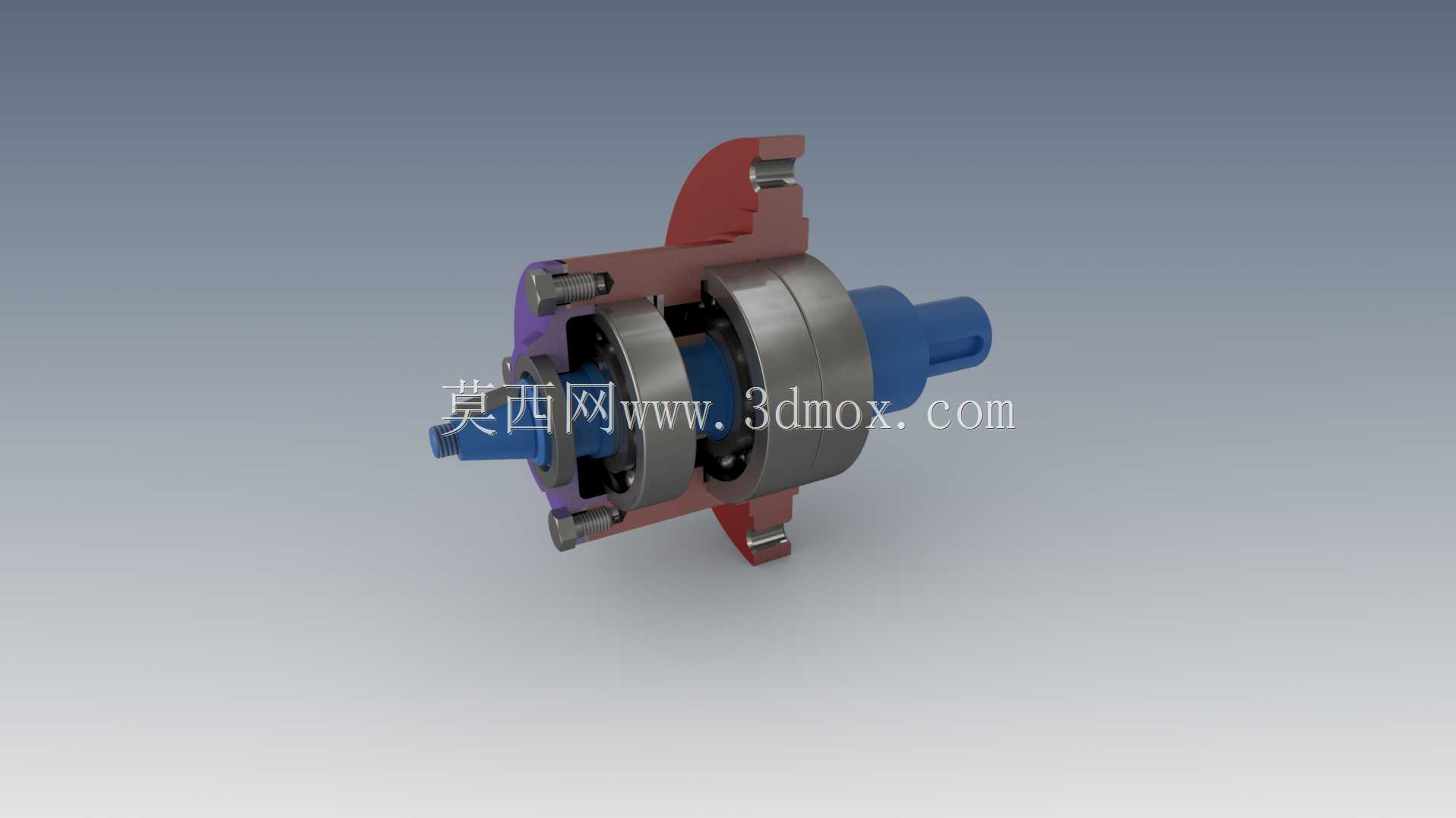

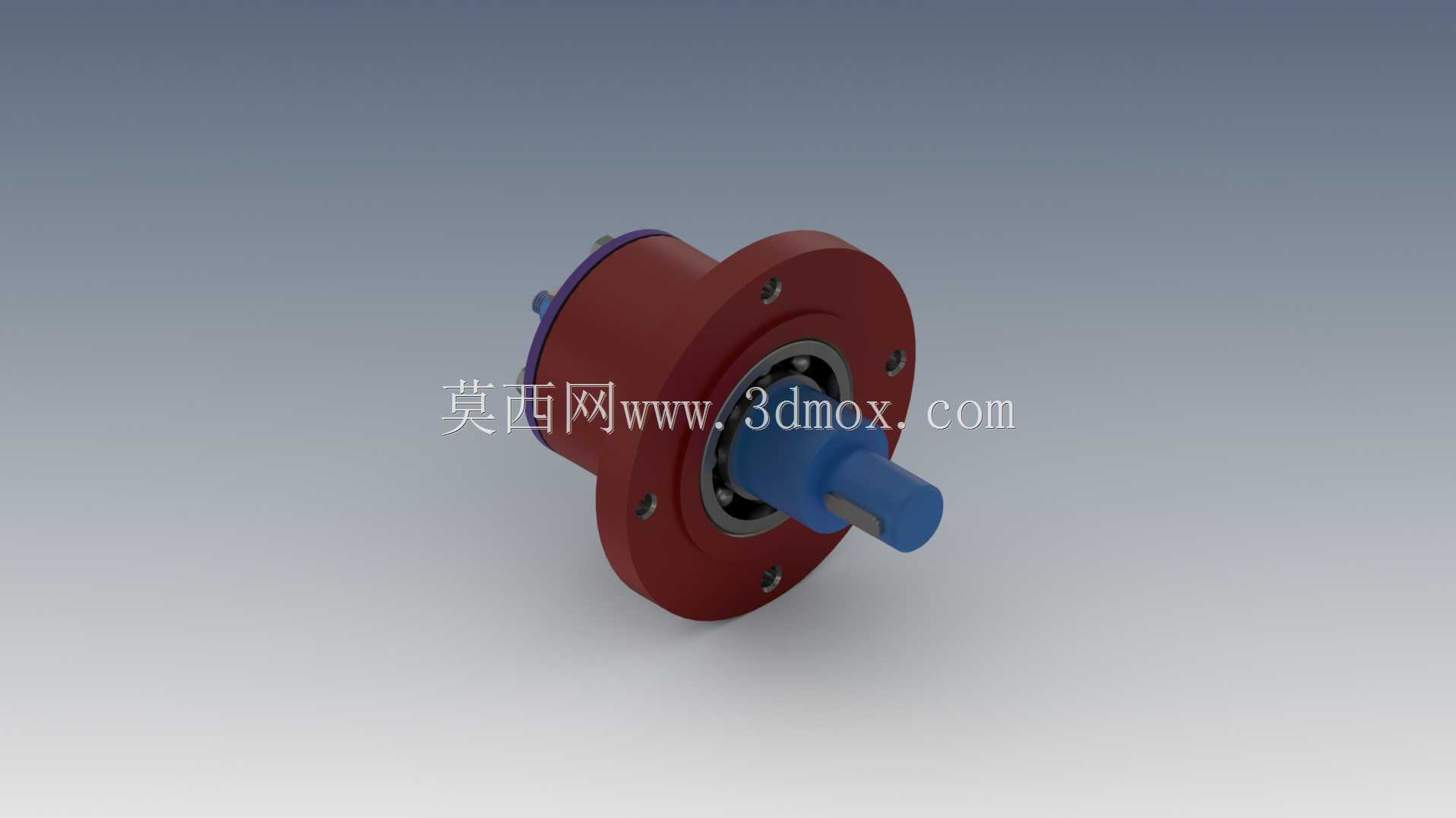

　　在工业自动化产线的旋转部件状态监测场景里，这类带法兰安装基座的轴端检测组件是很常见的配套部件，很多旋转设备的转速、转角、扭矩信号采集都会用到同结构形式的安装载体。从结构上看，整个组件采用三段式同轴装配设计，最外侧的红色法兰盘是核心安装基准，盘面上均匀分布的沉头安装孔可以直接贴合在设备端盖的预留安装面上，不需要额外设计转接支架，安装时只要保证法兰端面与设备输出轴的轴线垂直度控制在0.02mm以内，就能避免后续轴系运转出现偏磨问题。法兰盘向内延伸的筒状壳体是内部功能元件的容纳腔，腔体内壁预留了环形定位台阶，用来固定内部的传感检测元件与密封隔层，紫色的端盖通过圆周均布的小螺栓锁紧在壳体前端，端盖中心开有轴孔，供前端的蓝色检测轴伸出，

　　端盖与壳体的结合面设计了密封槽，装配时嵌入O型密封圈就能达到IP65左右的防护等级，适配多粉尘、少量切削液飞溅的车间工况。伸出端的蓝色轴段是信号触发的联动部分，轴径与配合段的公差选用h6级，和被测旋转轴对接时可以采用抱紧式联轴器连接，避免传动间隙带来的检测误差，轴根部设计了轴肩定位，防止轴系受轴向窜动影响时向内移位损坏内部元件。设计这类组件的时候，首先要确认的是安装边界尺寸，法兰盘的外径要比设备端盖的安装止口小2-3mm，方便装配时调整同轴度，壳体的轴向长度要根据内部元件的排布来定，要预留出接线端子的安装空间，同时不能和设备内部的其他旋转部件产生运动干涉。很多新手设计这类结构时容易忽略线缆的走向，

　　其实在壳体侧面可以预留一个M12的线缆接头安装孔，走线方向垂直于轴线，避免轴运转时剐蹭线缆。从实际使用的角度看，这种结构的组件适配性很强，既可以用来安装霍尔式转速传感器，通过检测轴端带动的磁钢触发脉冲信号，也可以更换内部元件作为小型扭矩传感器的安装载体，在输送线辊筒、小型减速机输出端、自动化转盘的驱动轴上都能直接安装使用。装配的时候要注意，内部的检测元件要和伸出轴保持规定的感应间隙，一般霍尔元件与磁钢的间隙控制在1-2mm之间，间隙过大会导致信号丢失，间隙过小容易在轴窜动时碰坏元件。另外法兰盘的安装螺栓要采用对角拧紧的方式，拧紧力矩按照螺栓等级控制在合理范围，避免法兰盘受力不均导致端面翘曲，影响轴的回转精度。

　　这类组件的外壳材质一般选用铝合金做阳极氧化处理，重量轻且防锈性能好，有防腐需求的工况也可以换成304不锈钢材质，只是整体重量会有所增加，安装时要考虑端盖的承重能力。伸出轴的材质可以选用不锈钢调质处理，表面硬度达到HRC28-32，既保证足够的传动强度，也具备一定的耐磨性能，长期运转不会因为配合磨损产生间隙。在做三维建模的时候，要把各个配合面的公差要求在工程图里明确标注，特别是同轴度、端面跳动这些形位公差，直接影响后续组件的检测精度和使用寿命，很多现场出现的信号不稳问题，追根溯源都是安装时形位公差没达标，导致轴系运转时偏心，感应间隙不断变化造成的。
