全自动液压制砖成型设备结构设计

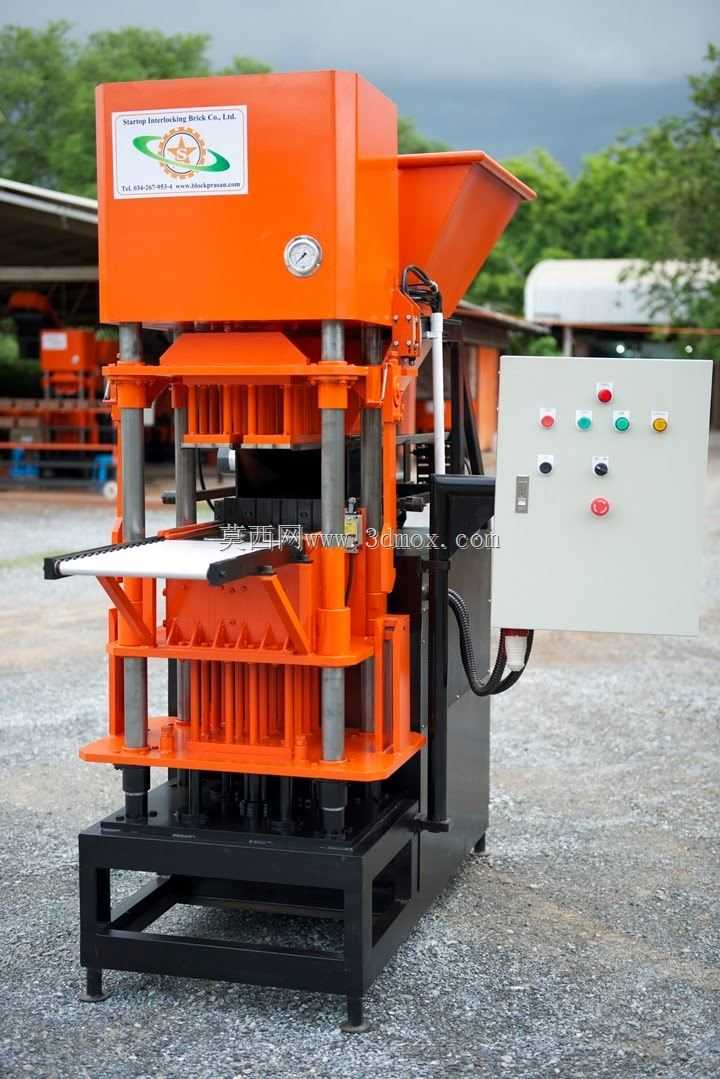

　　这款液压驱动的制砖成型设备，主要面向建材生产领域的砌块、路面砖、护坡砖等制品的压制成型作业，在中小型建材厂、市政建材预制场、固废资源化制砖生产线中都有广泛的适配场景，可处理粉煤灰、河沙、石粉、水泥、建筑垃圾再生骨料等多种原料，通过高压压制成型满足不同规格砖制品的强度与尺寸要求。从设备整体结构来看，采用四柱式承压框架布局，四根镀铬导向立柱贯穿上模座、浮动模框、下模托板与下部机架，保证压制成型过程中模架的运动同轴度，避免压制过程中出现偏载导致的砖坯厚度不均、密度差过大问题。上部的主液压缸采用倒置安装方式，缸体固定在上横梁位置，活塞杆连接上模压头，压制行程可根据砖型厚度进行调节，

　　最大压制力可适配常规200-500mm高度范围内的砖制品成型需求，设备整体占地边界约为长3.2米、宽1.8米、高2.6米，安装时需要预留前部出砖、后部上料的操作空间，后部进料斗的上料高度约为2.1米，可配套皮带输送机或人工上料两种模式。设备右侧集成了独立的液压控制阀组与电气操作面板，操作面板上设置有手动/自动切换旋钮、各动作单独控制按钮、紧急停止按钮与压力显示仪表，手动模式下可单独完成上模升降、模框浮动、料斗送料、托板进给等单步动作，方便设备调试与模具更换，自动模式下可完成上料、布料、压制、保压、脱模、出砖的全流程循环作业，单循环作业时长可根据原料特性与砖型强度要求调整保压时间，保证砖坯成型后无缺角、裂纹问题。

　　模架部分采用组合式模具安装结构，上模压头、下模成型模芯、中间模框均可通过螺栓快速拆装更换，切换不同砖型时仅需更换对应模具组件并调整压制行程参数即可，无需对设备主体结构进行改动，适配多品种小批量的砖制品生产需求。下部机架采用型钢焊接框架结构，经过去应力处理后加工各安装基准面，保证主机长期承压作业下的结构稳定性，液压站集成在主机下部机架内部，减少设备整体占地空间，油箱容积匹配主液压缸的排量需求，配套风冷散热装置保证长时间连续作业时液压油温度处于合理区间，避免油温过高导致的密封件老化、压力波动问题。送料机构采用往复式料车设计，料车在导轨上由独立液压缸驱动，可将料斗内落下的原料均匀送入模腔内部，料车内设置有拨料齿结构，

　　针对粒度差异较大的再生骨料原料也能保证模腔内布料均匀，避免出现局部缺料导致的砖坯强度不足问题。出砖机构采用托板输送结构，压制完成的砖坯随托板被推送至设备前部的接砖位置，可配套码垛机构完成后续砖坯转运，也可人工接砖转运至养护区域。在设计这款设备的三维结构时，首先需要根据最大压制力计算主液压缸的缸径与杆径，匹配对应的液压系统压力与流量参数，同时校核四根导向立柱的抗拉强度与上横梁、下机架的抗弯强度，避免满负荷压制时出现结构变形影响成型精度；导向套采用铜基镶嵌自润滑材料的结构，减少立柱与导向套之间的磨损，延长设备维护周期；所有液压管路的布置都预留了拆装空间，管路接头采用标准液压接头，方便后期维护更换密封件；电气布线采用线槽集中布置，避免液压油泄漏侵蚀线路，操作面板的防护等级满足车间多粉尘的作业环境要求。设备安装时需要将主机固定在硬化的混凝土地基上，地基厚度不低于200mm，通过地脚螺栓调平主机水平度，保证立柱垂直度偏差不超过0.1mm/m，避免长期偏载导致立柱拉伤；液压站加注对应标号的抗磨液压油至油位计刻度范围后，需要先进行空载循环动作，排出管路与液压缸内的空气，确认各动作无卡滞、压力显示正常后再进行带料试生产，试生产过程中逐步调整压制压力、保压时间与布料行程，直到砖坯成型质量满足要求。
