螺旋叶片成型加工专用液压设备结构

　　在环保除尘、粮食输送、矿山物料转运、化工粉料输送等领域，螺旋输送机是核心的连续输送装备，而螺旋叶片作为输送机直接推送物料的核心部件，其成型精度、曲面一致性直接决定了输送过程的卡料概率、推送效率与整机运行寿命。传统螺旋叶片加工多采用单片冲压后焊接拉制成型，不仅工序繁琐，不同批次叶片的螺距误差、曲面贴合度难以统一，大直径厚壁叶片的成型还需要多工种配合，加工效率低且工人劳动强度大，这套螺旋叶片成型设备正是针对这类加工痛点开发的专用成型装备。

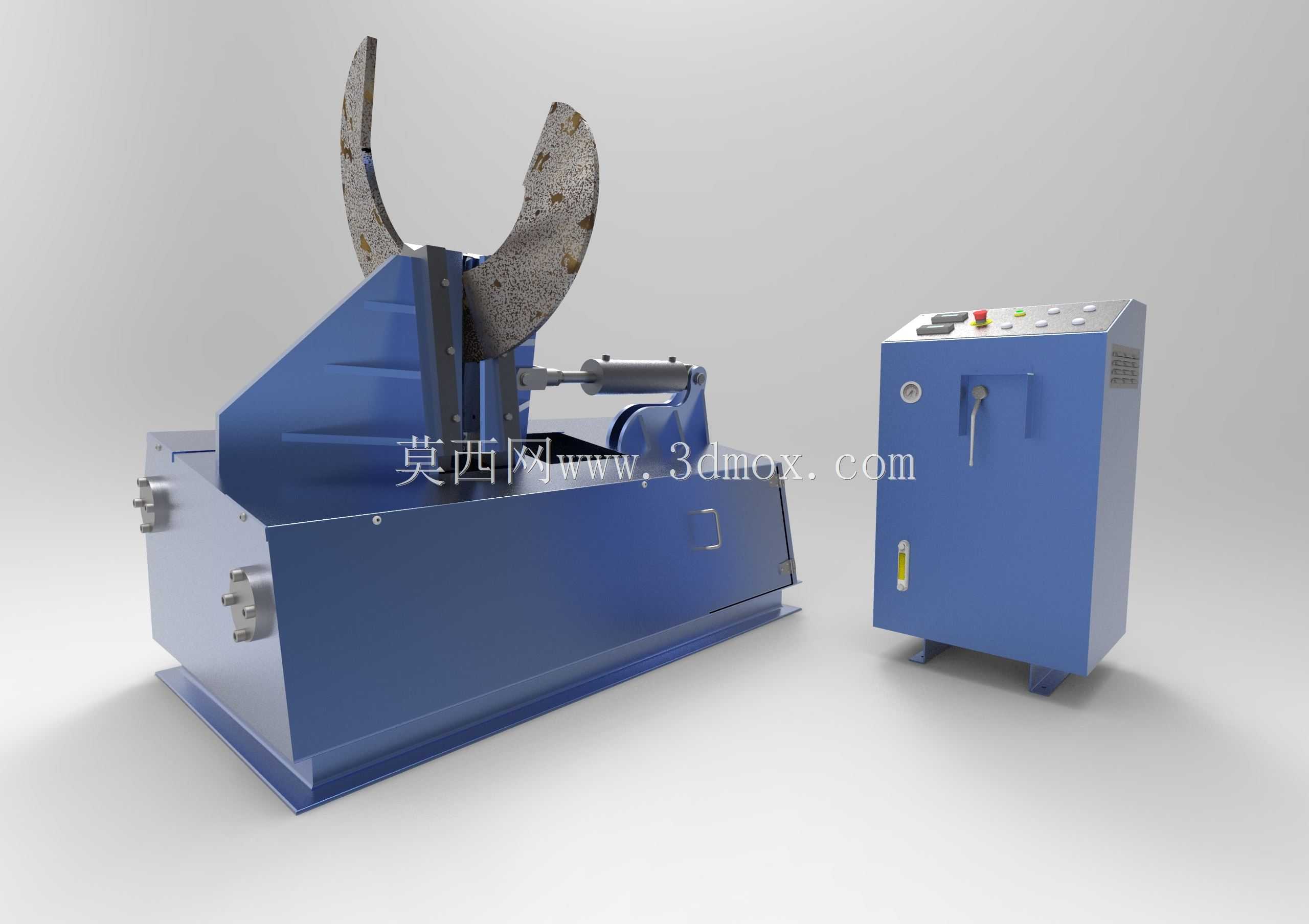

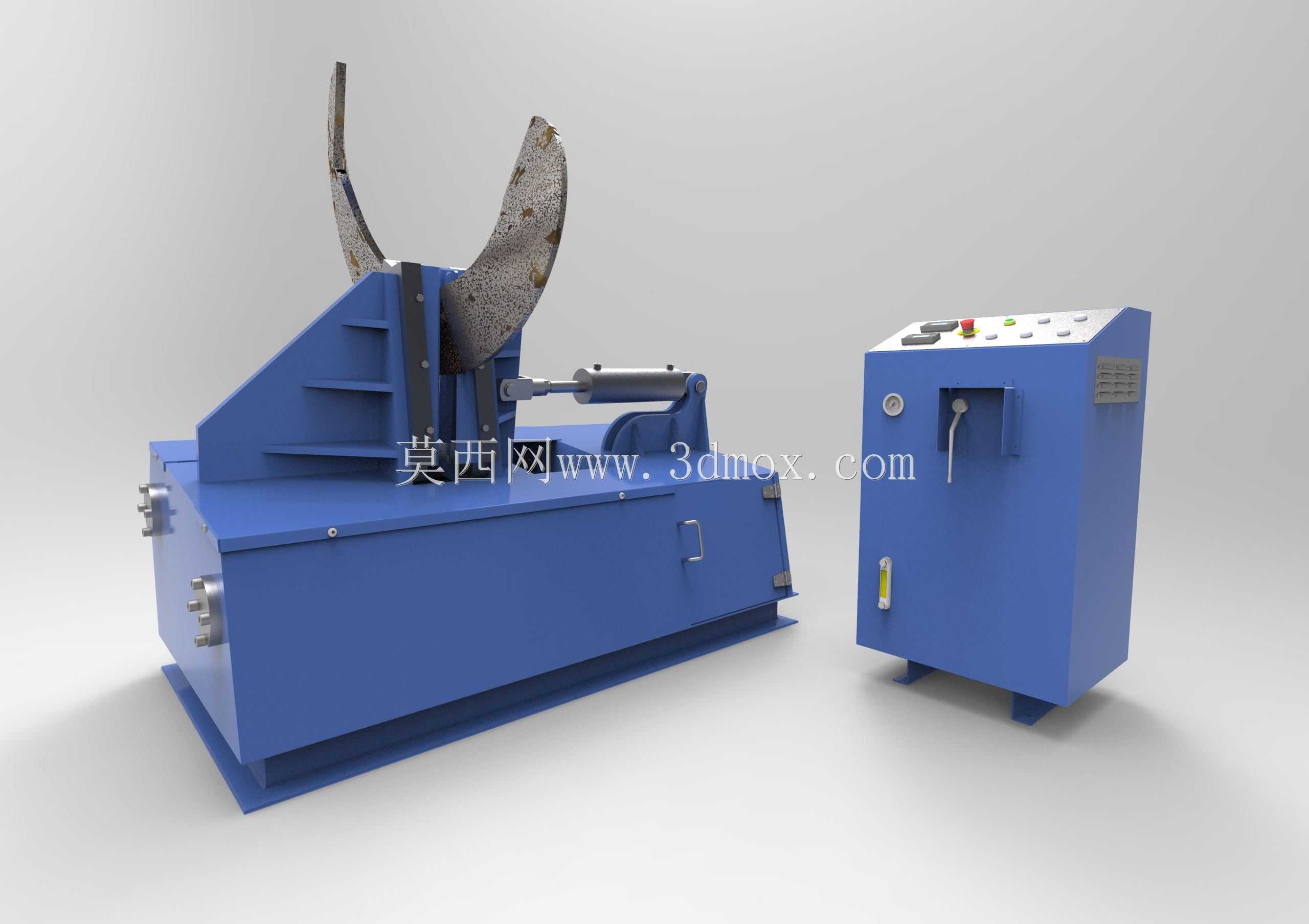

　　设备采用分体式布局设计，主机执行单元与电气液压控制单元独立设置，主机部分承担叶片的装夹、压制成型动作，控制单元集成了液压站、操作按钮组、压力显示与状态指示元件，这种分体结构一方面可以避免成型过程中的振动直接传递到控制元件，延长电气元件使用寿命，另一方面也方便车间根据场地条件灵活布置，主机底部预留的地脚安装孔可直接通过膨胀螺栓固定在硬化混凝土地面，不需要额外制作复杂的安装基础，控制柜体底部的可调支撑脚可以适配地面不平整的安装场景，保证柜体放置平稳无倾斜。

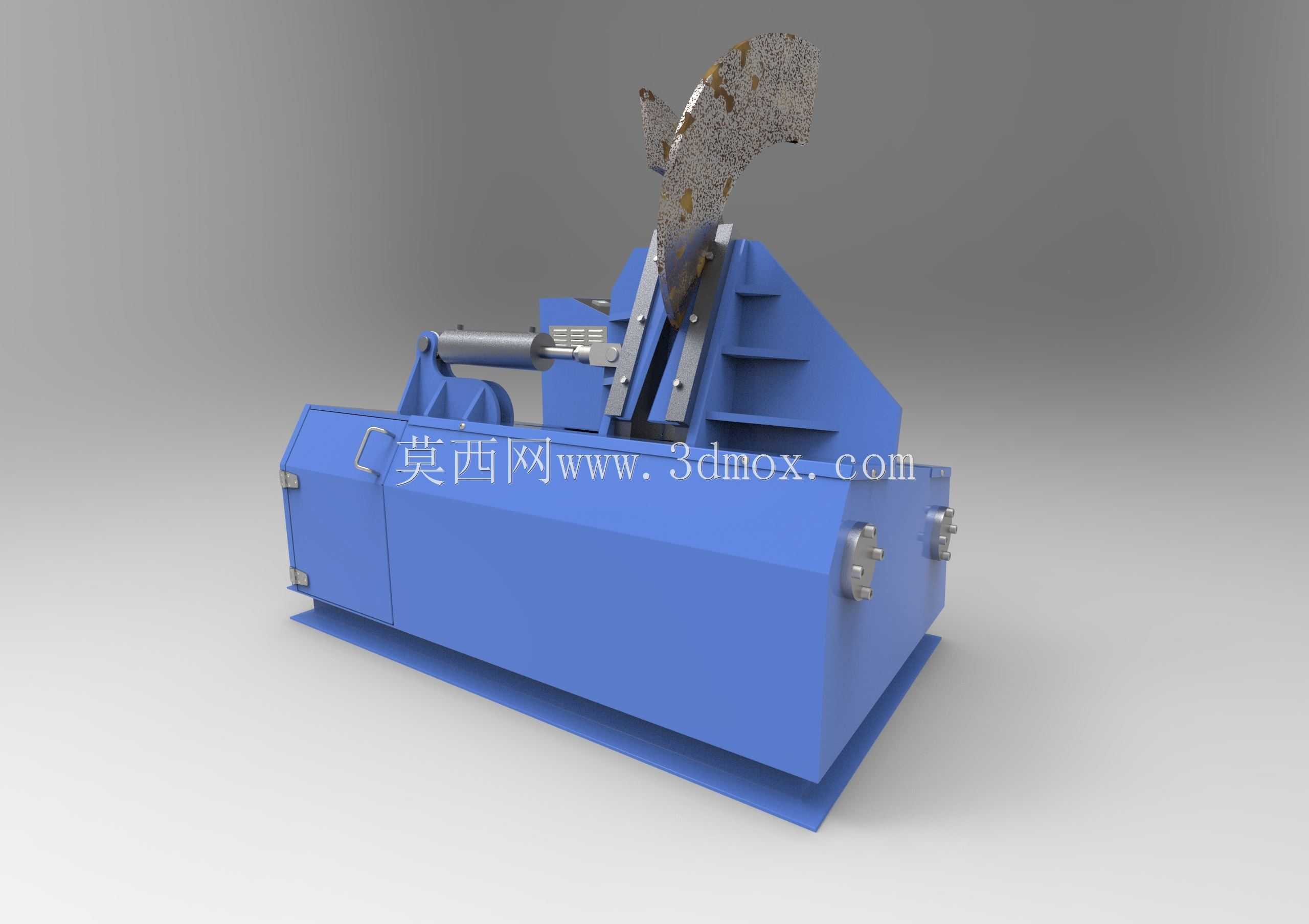

　　主机的执行结构采用卧式液压推进设计，成型模具座设置在主机台面上，带有加强筋结构的模具安装座可以承受压制过程中数十吨的反作用力，避免长期受力出现结构变形，模具座上的定位槽可以根据待加工叶片的直径、螺距参数快速更换对应的成型模具，适配不同规格的螺旋叶片加工需求。侧置的液压油缸作为成型动力输出部件，油缸的推进行程根据常规螺旋叶片的展开料宽度设计，推进速度可通过液压阀组无级调节，在叶片初始接触模具阶段采用慢进速度避免料片错位，成型保压阶段可稳定维持设定压力，退回阶段采用快退模式缩短辅助作业时间。

　　设备的液压系统额定工作压力设置为120巴，最大成型推力可达4.6吨，足以覆盖常规6-12mm厚度碳钢、不锈钢叶片的冷压成型需求，不需要对料片进行预加热处理，避免热成型带来的材料氧化、变形回弹难以控制的问题。液压管路采用高压无缝钢管连接，管路接头处采用密封锥面配合密封，长期高压运行下不会出现渗漏油问题，主机侧面设置的液压油液位计可以方便日常巡检时观察油位状态，及时补充液压油，台面上的拉手结构是液压站舱门的开启部件，日常维护时可以快速打开舱门更换滤芯、检修阀组。

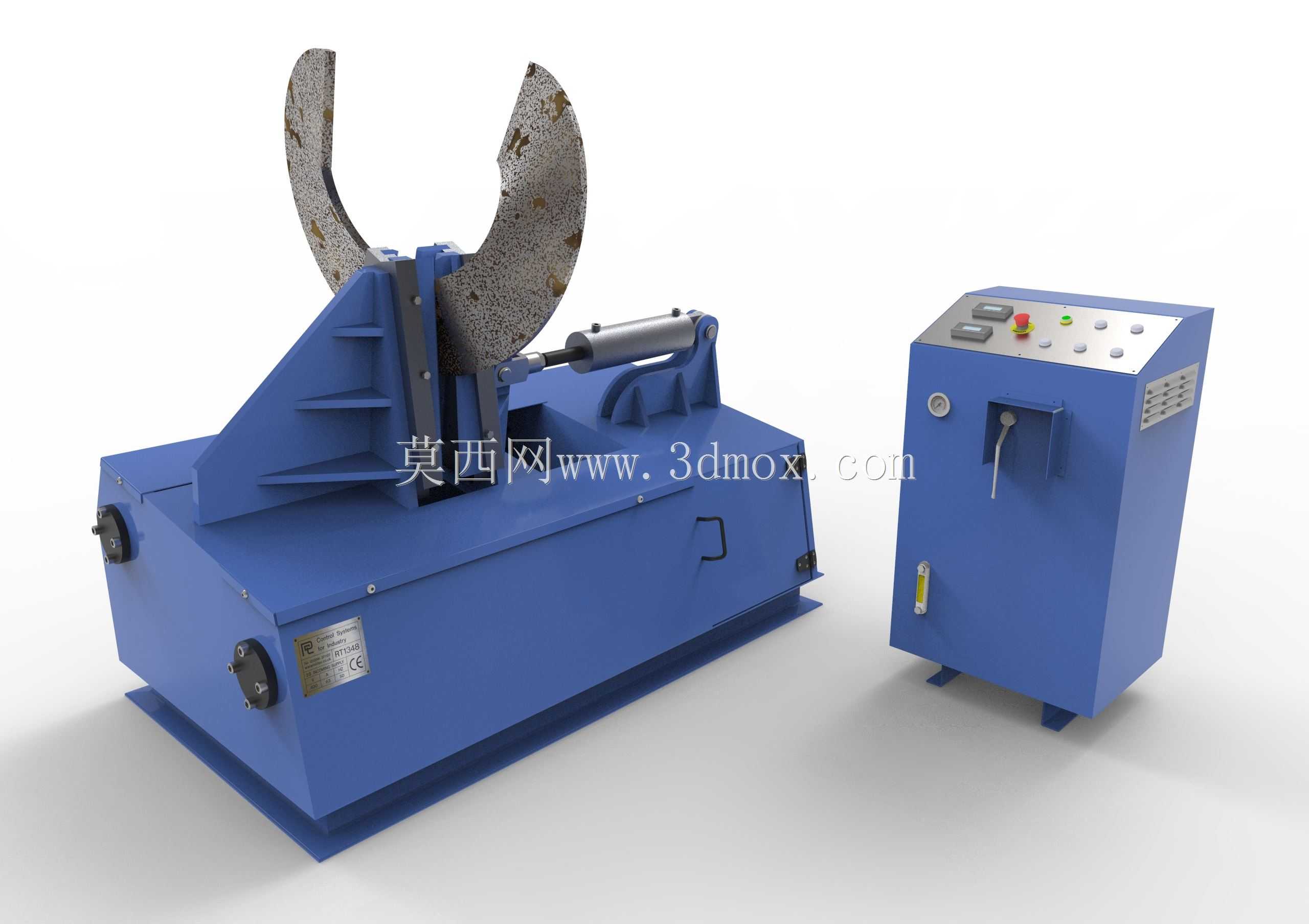

　　独立控制柜的操作面板上设置了双手启动按钮、急停按钮、压力调节旋钮、状态指示灯与数显压力表，双手启动的设计可以避免操作人员误触导致的安全事故，急停按钮采用大尺寸红色蘑菇头设计，紧急情况下可以快速拍下切断设备动力输出。柜体侧面设置的门锁可以避免非操作人员随意改动液压参数，柜门上的液位显示管可以直接观察内置液压站的油位状态，下部的油标可以观察液压油的清洁度，方便制定维护保养计划。

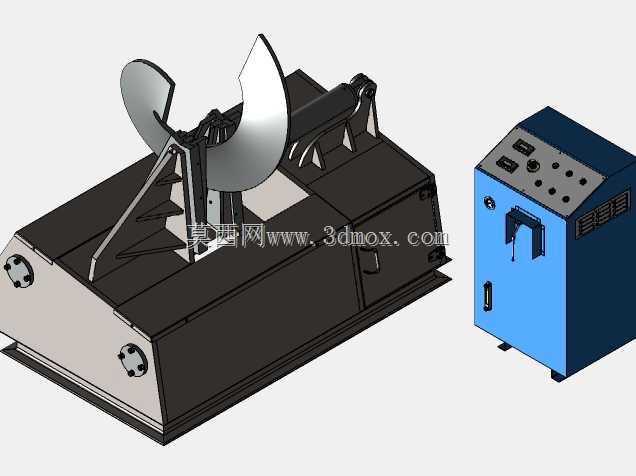

　　从三维建模的角度来看，这套设备的结构设计充分考虑了加工装配的工艺性，所有焊接结构件都预留了焊后加工的余量基准，成型工作面的安装面在焊接完成后统一铣削加工，保证模具安装的平面度与垂直度要求。液压油缸的安装座与主机台面采用圆柱销定位、螺栓紧固的连接方式，保证油缸推进轴线与模具成型中心的同轴度，避免偏载导致的油缸密封件过早磨损。设备的外形尺寸充分考虑了车间常规通道的通行宽度，主机整体宽度控制在1.8米以内，转运时不需要拆解主体结构，控制柜的重量控制在两人可搬运的范围内，现场就位不需要大型吊装设备。

　　在实际生产场景中，这套设备可以完成连续螺旋叶片的冷压成型作业，操作人员只需要将切割好的扇形叶片坯料放置在模具定位位置，按下启动按钮即可自动完成压制成型、保压、退回的全流程，单叶片成型时间可控制在1分钟以内，成型后的叶片螺距误差可控制在1mm范围内，曲面与标准螺距面的贴合间隙不超过0.5mm，后续焊接到螺旋轴上时不需要大量的修磨调整，大幅提升螺旋输送机的装配效率。针对不同材质的叶片加工，只需要调整液压系统的工作压力与保压时间，即可抵消不同材料的回弹量，保证成型后的叶片尺寸一致性。设备的结构没有复杂的传动部件，日常维护只需要定期更换液压油、检查密封件状态即可，维护成本远低于传统的冲压拉制成型设备，适合中小型输送设备制造企业、环保设备加工厂的批量叶片加工需求。
