立式双轮导向液压压合执行机构

　　这套液压执行机构的设计初衷，是面向3C电子小零件压装、小型五金件铆接、线束端子压接这类小吨位精密压合场景，区别于大台面开式压力机的大吨位冗余设计，整体结构走紧凑化路线，可直接集成到小型自动化流水线的工位架上，不需要单独做大型设备地基，适配桌面式作业或者线体嵌装的安装需求。

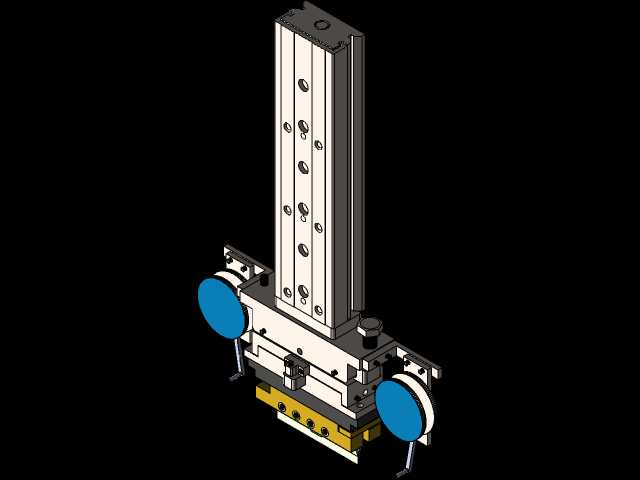

　　从结构布局来看，主体采用单根高刚性矩形立柱作为承载主体，立柱正面加工有等间距的安装螺纹孔阵列，可根据不同压合行程需求调整上部驱动端的固定高度，也可拓展安装行程限位块、位移检测支架等附属配件，立柱的直线度公差控制在0.02mm/100mm范围内，保证压头下行过程中不会出现偏摆。立柱下部连接的是压头安装基座，基座两侧对称布置的两个蓝色手轮，分别对应压头X/Y两个方向的位置微调，手轮采用细牙螺纹传动副，微调分辨率可达0.05mm，调整到位后可通过侧边的锁紧拨杆直接锁死位置，避免压合作业过程中出现位置窜动，这种双轴微调设计可以快速适配不同规格工件的压合点位置，不需要重新加工安装板，大幅缩短换型调试的时间。

　　基座下方的黄色部件是液压驱动的快换接杆座，采用标准槽口设计，可快速更换不同形制的压头——比如平压头、仿形压头、冲孔压头，不需要拆解整个基座结构，接杆座内部集成了防转销结构，避免压头在受力过程中跟转导致压合位置偏移。两侧的圆形限位缓冲轮采用聚氨酯包胶材质，一方面可以在压头下行到极限位置时提供软限位，避免刚性碰撞损坏工件或者机构本身，另一方面也可作为工件放置的侧向定位基准，针对带法兰的小型工件，可直接靠在缓冲轮侧面完成快速定位，不需要额外制作定位治具。

　　安装边界方面，整套机构的主体宽度控制在180mm以内，立柱总高度根据常规100mm压合行程设计为320mm，底部安装面预留了四个沉头安装孔，孔位符合通用铝型材机架的安装间距标准，可直接固定在4040或者4080铝型材搭建的机架台面上，不需要额外做转接板。液压油路口采用侧置式布局，进出油口都布置在基座的后侧，不会和前方的工件取放区域产生干涉，油管走线可顺着立柱后侧的走线槽布置，整体外观整洁，也避免油管被工件剐蹭导致破损漏油。

　　设计过程中特意做了受力路径的优化，压合作业时的反作用力直接通过立柱传导到下部安装基座，不会对两侧的微调手轮产生径向力，避免微调螺纹副长期受力出现磨损导致精度下降。所有滑动配合面都采用了镶铜耐磨衬套，定期加注润滑脂即可保证长期运行的精度，维护难度极低，适合工厂车间连续作业的使用场景。针对压合过程中可能出现的偏载情况，立柱和基座的连接部位做了加宽处理，配合内部的直线导轨副，可承受最大15%的偏载力矩，不会出现卡滞或者爬行现象。

　　在实际产线应用中，这类机构常搭配光电传感器、压力继电器组成闭环压合系统，可实时监控压合过程的压力和位移数据，判断压合是否合格，适合对压装精度要求较高的小零件装配工序，相比气动压合机构，液压驱动的出力更稳定，不会因为气源压力波动导致压合力度不足，出力范围可覆盖50kg到500kg的压合需求，覆盖绝大多数小型零件的压装、铆接、冲孔、校直工序。
