管道连接用环形抱箍卡接紧固结构

　　在流体输送管路布设、小型气动系统装配、实验台气路搭建这类现场施工场景里，这类环形抱箍是出镜率极高的小部件，很多刚入行的结构设计人员容易忽略这类小紧固件的细节建模，往往用简化的圆环代替，实际做装配干涉检查、管路应力校核的时候就会出问题——要么是抱箍的开口间隙没留够，现场装的时候卡不进管壁，要么是内侧的防滑齿结构没做出来，管路受振动后出现滑移松脱。

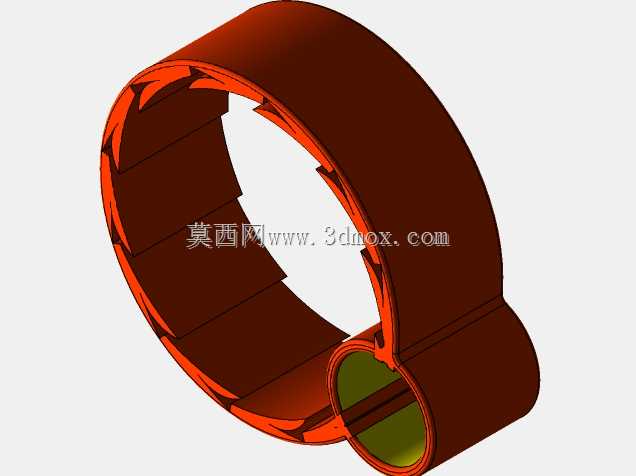

　　这个抱箍的设计思路完全围绕现场快装需求展开，主体采用开口环形结构，环身内侧均匀分布多道斜向防滑凸齿，凸齿的倾斜方向和管路受拉扯的滑移方向相反，当环身被收紧时，凸齿会轻微嵌入管路外壁的防滑层，哪怕是用在带轻微振动的空压机出口管路、设备冷却水支管上，也不会出现抱箍移位、管路脱开的问题。环身的开口端做了一体化的铰接耳座，耳座上预留了同轴的穿销孔，现场安装的时候不需要额外拆分部件，只要把抱箍掰开套在管路对接位置，穿入锁紧螺栓逐步拧紧即可，比传统的双半片式抱箍少了一个对位步骤，在狭小的设备舱内部安装时能省不少操作时间。

　　从安装边界来看，这个抱箍适配的是标准外径的薄壁管路，环身的宽度做了针对性优化，不会过宽导致占用过多管路排布空间，也不会过窄导致局部压应力过大夹裂塑料管路。环身的壁厚经过受力校核，正常锁紧状态下的形变在弹性范围内，反复拆装也不会出现金属疲劳断裂的问题，内侧凸齿的高度控制在合理区间，不会因为咬入过深破坏管路的外壁结构，也不会因为咬入太浅起不到防滑作用。

　　实际建模的时候要注意几个容易出错的细节：一是铰接耳座的孔位同轴度，两个耳座的销孔如果同轴度偏差超过0.1mm，穿螺栓的时候就会出现卡滞，现场安装时强行拧螺栓会导致耳座受力不均断裂；二是环身内侧的圆角过渡，所有凸齿和环身内壁的连接处都做了小圆角处理，避免应力集中，在长期受交变载荷的工况下不会从齿根位置出现裂纹；三是开口处的扩张余量设计，抱箍自由状态下的开口尺寸比适配管路的外径小2mm左右，安装时掰开的形变量在材料允许的弹性形变范围内，不会因为扩张量过大导致环身塑性变形，失去抱紧力。

　　这类抱箍除了用在常规的流体管路上，还可以拓展用在线缆束的固定、小型传感器的安装支架上，只要匹配对应的衬套，就能在不破坏线缆外皮、传感器外壳的前提下实现可靠固定。做设备整体装配的时候，要提前预留出抱箍的操作空间，尤其是锁紧螺栓的一侧，要留出扳手转动的空间，避免后期装配时因为空间不足无法拧紧。另外在做管路排布的时候，两个抱箍的间距要根据管路的材质和管径调整，塑料管路的抱箍间距要比金属管路小一些，避免管路在自重下出现下垂变形，影响流体输送的稳定性。

　　很多设计人员在做这类小零件建模的时候，往往只做外形不做细节结构，等到做装配仿真、出工程图的时候才发现缺尺寸，要么是防滑齿的角度没标，加工出来的抱箍防滑方向反了，要么是耳座的厚度没留够，锁紧的时候耳座被拉裂。这个模型把所有的装配细节、结构特征都做了还原，不管是用来做设备的装配干涉检查，还是用来导出工程图指导小批量加工，都能直接复用，不需要再额外补画细节结构。在做管路应力分析的时候，还可以把这个抱箍的模型导入仿真环境，设置对应的接触参数，模拟抱紧状态下管路的受力情况，校核管路在抱箍压紧位置的应力是否在材料允许范围内，避免后期使用时出现管路被夹裂的问题。
