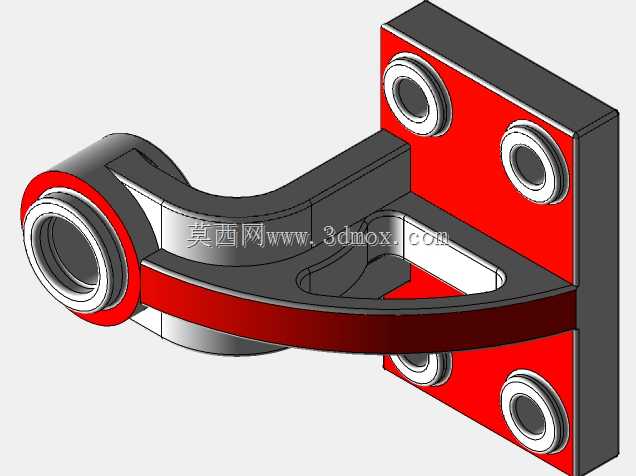

弯臂式安装固定铰接连接支座结构

　　该弯臂式铰接支座主要应用于需要实现小角度摆动传动、浮动支撑的工业设备场景中，常见于自动化生产线的浮动定位机构、物流输送设备的导向支撑单元、小型工程机械的连杆传动端，也可作为检测设备中传感器安装的可调支撑载体，承担载荷传递、运动限位、铰接转动的核心作用。从结构功能来看，该构件一端为四孔法兰安装面，通过四个均布的沉头安装孔可实现与设备基体的刚性固定，沉孔设计可保证螺栓安装后端面无凸起，避免与周边运动部件产生干涉，安装面整体为矩形平板结构，平面度要求控制在0.1mm以内，保证安装贴合紧密无间隙，不会在长期交变载荷下出现松动偏移。另一端为带衬套的铰接孔结构，孔内预留了衬套安装位，可根据实际载荷工况选配铜基自润滑衬套或者滚针轴承，

　　降低铰接转动时的摩擦阻力，铰接孔的端面设计有环形凸台，既可以增强孔位的结构强度，也能对配套的铰接销轴起到轴向限位作用，防止销轴窜动脱落。连接两端的弯臂采用变截面弧形过渡结构，并非等径直臂设计，这种结构一方面可以避让安装空间内的其他管线、构件，在有限的安装边界内实现跨距连接，另一方面弧形过渡的筋位设计可以优化应力传递路径，避免直角连接处的应力集中问题，在承受径向铰接载荷时，应力会沿着弧形筋位均匀分散到法兰安装面的四个固定点上，不会出现局部应力过载导致的构件断裂。从安装边界来看，法兰安装面的四个安装孔呈矩形分布，横向与纵向孔距适配常规的工业安装型材孔距标准，可直接配套标准螺栓安装在铝型材框架、钢板焊接基座上，不需要额外加工转接板；

　　铰接端的中心高度相对于法兰安装面有固定的偏移量，选型时可直接根据设备的铰接点高度需求匹配，不需要额外调整垫片补偿高度差。设计过程中针对弯臂部分做了轻量化处理，在弯臂的非受力侧开设了减重空腔，在保证整体结构刚度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少铰接端的转动惯量，让配套的摆动驱动机构负载更小，动作响应更灵敏。铰接孔与法兰安装面的平行度公差控制在0.05mm以内，保证铰接转动时不会出现卡滞、偏磨的问题，延长衬套与销轴的使用寿命。在实际使用场景中，该类支座常搭配铰接销轴、连杆构件组成平面连杆机构，实现既定轨迹的摆动输送、压紧动作，相比直臂式支座，其弯臂结构可以绕过设备内部的突出结构，在紧凑的设备内部空间完成支撑点布置，

　　不需要额外扩大设备整体体积，对于空间受限的小型自动化设备设计而言，这类异形弯臂铰接支座的适配性远高于标准直臂支座。构件的壁厚设计经过载荷校核，法兰安装面的厚度满足螺栓预紧力下的抗压要求，不会出现螺栓拧紧后法兰面变形的问题，弯臂部分的壁厚在受力较大的弧形过渡区域做了加厚处理，非受力区域适当减薄，兼顾强度与重量控制。铰接孔的两端都做了倒角处理，方便衬套压装与销轴插入，装配时不需要额外修磨孔口，可提升装配效率。法兰面的四个安装孔都做了锪平处理，即使安装基体表面存在轻微的不平整，也能保证螺栓拧紧后支座的安装垂直度符合要求，不会出现铰接孔轴线偏斜导致的转动卡滞问题。
