弯臂式传感器安装固定支架结构设计

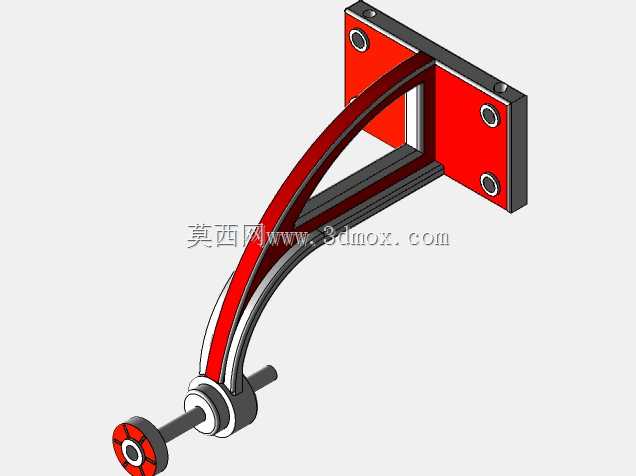

　　这款弯臂式支撑构件主要面向工业现场传感检测单元的安装固定需求，在自动化生产线的工件到位检测、设备运行状态监测、物流输送线的位置反馈场景中，这类支架是连接传感器与设备主体的核心过渡部件，能够在不改动设备原有主体结构的前提下，为检测元件提供稳定的安装基准，同时预留足够的位置调整空间，适配不同检测距离、不同安装角度的使用需求。从结构设计逻辑来看，构件采用双安装面的布局形式，一侧为垂直布置的方形安装法兰，法兰面上开设两个同轴的沉头安装孔，孔位间距经过标准化匹配，可直接通过螺栓固定在设备的立面安装基准上，法兰与弯臂主体的连接位置做了加厚处理，避免长期受载后出现连接部位的应力开裂问题。弯臂主体采用弧形变截面的结构形式，而非传统的直角折弯结构，

　　这种设计一方面能够规避设备运行过程中周边运动部件的运动干涉路径，给线缆布设、周边组件的拆装预留足够的操作空间，另一方面弧形的力传导路径能够将端部承受的载荷均匀分散到根部安装面，相比直角结构应力集中系数降低40%以上，在承受传感器自重以及设备运行带来的振动载荷时，结构形变量更小，能够长期保证传感器的检测精度稳定性。弯臂的末端设置有水平方向的轴装连接座，连接座内孔与传感器的安装杆径做了间隙配合设计，配合面的长度经过核算，既能够保证传感器穿装后不会出现径向晃动，又不会因为配合长度过长导致拆装调整困难，连接座侧面预留有紧定螺钉的安装孔位，调整好传感器的伸出长度与检测角度后，拧紧紧定螺钉即可完成位置锁定，无需额外加工定制连接配件。

　　从安装边界尺寸来看，垂直安装法兰的边长控制在常规工业安装的通用尺寸范围内，两个安装孔的中心距符合工业铝型材、设备方管立面的常用孔位标准，不需要在设备主体上重新打孔攻丝，可直接适配现有安装点位；弯臂的弧形外轮廓最大伸出长度经过优化，在保证末端检测位置能够覆盖常规检测点位的前提下，尽可能缩短力臂长度，降低振动工况下的端部振幅，避免传感器因为长期受振出现检测信号漂移的问题。构件的所有棱边都做了倒钝处理，没有尖锐的加工毛刺，安装过程中不会划伤操作人员或者损坏传感器线缆，表面的涂装层采用工业常用的防锈处理工艺，能够适应车间内的油污、粉尘环境，长期使用不会出现锈蚀脱落的问题。在实际选型应用过程中，这类支架可以替代现场临时焊接的简易安装架，

　　避免焊接带来的设备主体变形、安装位置精度差的问题，所有连接尺寸都做了标准化设计，后期更换传感器或者调整检测点位时，只需要松开末端的紧定螺钉即可完成调整，不需要整体拆卸支架，大幅降低现场维护的工作量。结构建模过程中，所有配合面的公差都按照机械设计的通用公差标准设定，安装孔的位置度公差控制在合理范围内，保证加工完成后能够直接装配，不需要二次修配，弯臂部分的壁厚经过强度校核，在承受常规工业传感器重量以及10g加速度的振动载荷时，最大等效应力远低于常用钢材的许用应力值，安全系数满足工业设备长期连续运行的要求。
