艾尔提取器坎帕纳弯管型流体输送结构

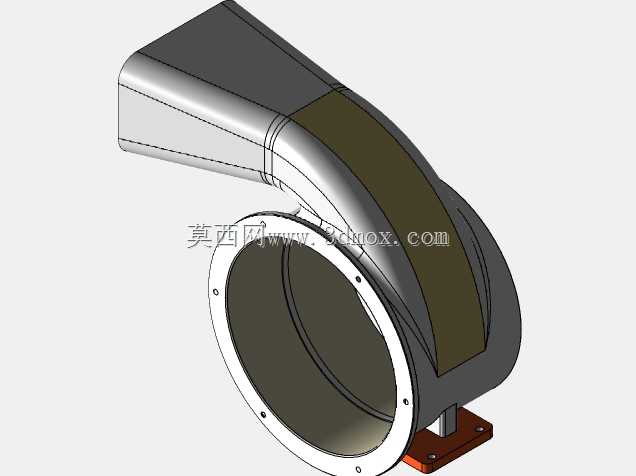

　　该结构属于流体输送系统中的导流类部件，常见于工业除尘、物料气力输送、局部排风系统的终端衔接位置，主要作用是改变气流或轻质物料的输送方向，同时降低流道转向过程中的压损，避免常规直角弯管带来的涡流扰流问题。从结构设计来看，整体采用蜗壳式弯转流道，入口为圆形法兰接口，法兰端面均匀分布安装孔，可直接与对应口径的管道、风机出口或设备排风端通过螺栓紧固连接，法兰端面预留密封件安装槽位，保障连接位置的气密性，避免输送过程中出现漏风、物料外泄的问题。流道从圆形入口开始逐步过渡为矩形出口，整个弯转段采用平滑圆弧过渡，内壁曲率经过反复校核，能够让气流在转向过程中保持相对稳定的流速分布，减少局部阻力损失，相比同口径的直角焊接弯管，压损可降低三成左右，尤其适合对风压要求较高的短距离输送场景。

　　结构下部设置了一体式安装支座，支座采用带安装孔的平板结构，可通过膨胀螺栓或机脚螺栓固定在设备机架、墙面或安装平台上，支座与主体壳体之间设置了加强筋结构，能够承受设备运行过程中产生的振动载荷，避免长期运行后连接位置出现疲劳开裂。壳体主体采用薄壳结构设计，在保障整体结构刚度的前提下尽可能降低自重，流道外侧设置了一圈加强箍结构，对应弯转段的应力集中位置，能够抵消内部风压带来的壳体形变，避免薄壳结构在风压作用下出现鼓胀、异响等问题。

　　在实际应用场景中，这类结构常配套在小型工业除尘设备的出风口位置，将含尘气流导入后续的过滤段，也可用于小型物料输送系统中，将谷物、塑料粒子等轻质物料从料仓出口导向输送管道，或是在实验室通风系统中作为通风柜的排风转接部件，适配不同走向的排风管道布局。设计过程中需要重点校核流道的曲率半径与入口口径的比例关系，曲率半径过小会导致压损骤增，曲率半径过大则会占用过多安装空间，该结构的曲率半径设置为入口口径的1.5倍，兼顾了压损控制与安装空间的平衡。

　　安装边界方面，入口法兰的安装孔位采用标准等距分布，可适配同口径的标准圆形法兰，无需额外制作转接件；下部安装支座的两个安装孔中心距与常规小型风机的安装脚位尺寸兼容，可直接替换原有风机的出口弯管部件，降低现场改造的工作量。出口端的矩形接口可直接对接矩形通风管道，接口边缘设置了翻边结构，方便与风管进行铆接或卡箍连接，安装时不需要额外制作法兰转接件。结构整体的重心落在下部安装支座的支撑范围内，安装后不会出现偏载问题，不需要额外设置辅助支撑结构，单螺栓固定即可满足运行稳定性要求，在长期振动工况下也不会出现连接松动的问题。

　　从结构细节来看，流道内壁做了平滑过渡处理，没有突兀的台阶或凸起，能够避免物料输送过程中出现积料问题，尤其是输送粉状物料时，不会因为内壁结构问题导致物料挂壁堆积，长期运行也不会出现流道堵塞的情况。壳体的拼接位置采用满焊工艺处理，焊缝打磨平整，既保障了结构的气密性，也避免焊缝位置出现应力集中，提升整体结构的疲劳寿命。在配套风机使用时，该结构的流道设计能够匹配离心风机的出口气流方向，将风机甩出的旋转气流平顺导向出口方向，减少气流在蜗壳出口位置的紊流，提升整个输送系统的运行效率，降低风机的运行能耗。
