立式管路流体过滤装置结构设计

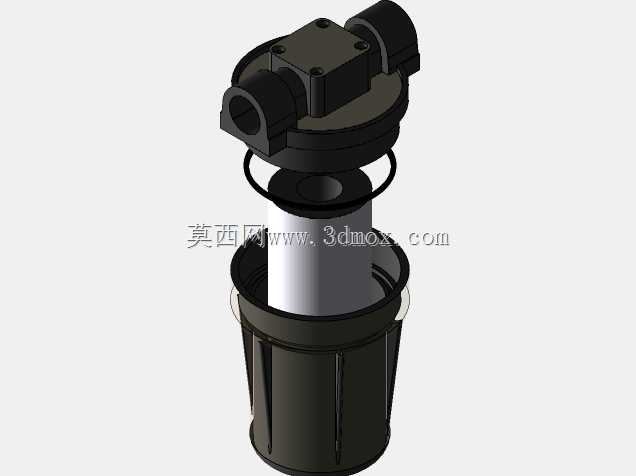

　　在流体输送管路系统的运维场景中，介质内混杂的固体杂质是造成下游阀件卡涩、精密喷嘴堵塞、泵体叶轮磨损的核心诱因，这类立式过滤装置的核心作用，就是在管路支路或主管线的关键节点完成杂质截留，保障后端设备的运行稳定性。从结构设计逻辑来看，该装置采用上下分体式的壳体布局，上部为集成进出流道的阀头结构，两个对称分布的侧向接口可直接对接同管径的工业管路，无需额外加装转角接头，能有效减少管路安装的空间占用与流道拐点带来的压力损失。阀头顶部的方形安装座预留了标准紧固件安装孔位，既可以用于压差发讯器的加装，也能作为旁通阀的集成接口，适配不同工况下的功能扩展需求。中部的密封结构采用径向O型圈配合端面压合的密封形式，相比传统的平面垫片密封，

　　这种结构在管路存在小幅振动的工况下，能长期保持密封可靠性，避免流体泄漏风险。下部的滤杯壳体采用深腔立式结构，内部容纳的柱状滤芯与上部阀头的中心流道精准对接，流入装置的流体从侧向入口进入滤杯腔体后，会透过滤芯的过滤层向中心流道汇聚，杂质被拦截在滤杯内壁与滤芯外侧的空腔内，这种外进内出的流道设计，能让截留的杂质在重力作用下自然沉降到滤杯底部，不会持续附着在滤芯表面造成快速堵塞，有效延长滤芯的单次使用周期。从安装边界来看，该装置的侧向接口中心距、整体高度、滤杯外径都遵循常规工业管路配件的安装尺寸规范，安装时只需保证装置垂直固定，滤杯朝下即可，无需额外调整安装角度，上部阀头的两个接口可根据管路走向选择水平或垂直对接，适配不同的管路排布场景。

　　在实际工况适配中，这种结构的过滤装置可应用在液压系统回油管路、冷却水循环支路、小型化工流体输送管线等场景，不同精度的滤芯可适配不同的杂质过滤需求，从大颗粒的焊渣、铁屑拦截，到细小的泥沙、悬浮物过滤都能覆盖。设计过程中重点考虑了维护便捷性，上下壳体的连接采用卡扣式配合结构，无需专用工具即可完成滤杯的拆卸，更换滤芯或清理沉积杂质时，只需松开卡扣取下下部滤杯即可完成操作，大幅降低现场运维的操作难度。流道设计上对阀头内部的转角位置做了圆弧过渡处理，避免流体在转角处形成涡流造成的压力损失，同时减少流道内的流动死区，避免杂质长期滞留在流道拐角处造成二次污染。滤杯的外壁做了环形加强筋结构，在承受管路内压时，加强筋可分散壳体的应力集中点，

　　提升壳体的耐压能力，相比光滑外壁的滤杯，带加强筋的结构在同等壁厚下可承受更高的工作压力，同时不会过度增加整体重量。上部阀头的接口采用标准管螺纹设计，可直接对接常规的工业管路接头，无需定制非标连接件，降低现场安装的配件成本。在结构细节上，滤芯与阀头的对接位置设置了定位台阶，安装滤芯时可直接卡入定位台阶，保证滤芯与中心流道的同轴度，避免出现偏流造成的过滤效率下降问题。
