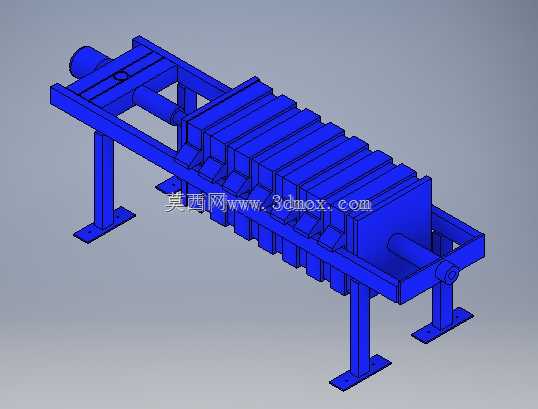

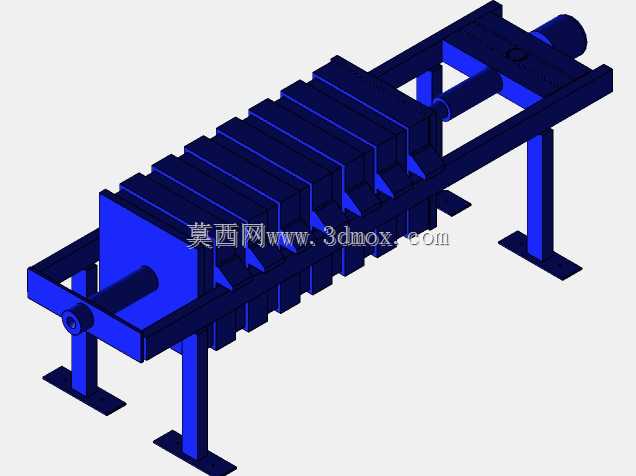

七段式板框压滤过滤设备结构

　　这款七段压滤结构的三维建模，完全围绕中小规模固液分离工况的实际使用需求搭建，在环保污泥处置、食品酿造醪液分离、选矿尾矿浆脱水、化工中间体料液过滤等场景都有适配空间，区别于大型多段压滤设备的冗余设计，七段滤板的配置刚好匹配单批次1-2立方处理量的间歇生产需求，不会出现产能过剩导致的设备闲置，也不会因为滤板数量不足拖慢生产节拍。从结构设计逻辑来看，整体采用卧式长轴排布的框架式承载思路，两侧的纵梁采用等截面矩形钢结构设计，直接承担滤板堆叠后的压紧载荷与工作过程中的侧向推力，四个落地支腿通过底板膨胀螺栓孔与安装基础固定，支腿与纵梁的连接位置做了局部加强筋处理，避免长期受交变载荷出现焊缝开裂的问题。滤板部分采用统一规格的方形滤室结构，

　　七块滤板依次排布在纵梁的导向轨道上，每块滤板两侧都预留了滤布安装的压边槽，进料通道设置在滤板中心位置，过滤后的清液通过滤板边角的出液通道统一汇集排出，压紧端采用液压推杆直推的结构设计，推杆轴线与滤板堆叠中心完全重合，避免压紧过程中出现偏载导致滤板密封面渗漏。在安装边界的把控上，整体长度方向尺寸控制在3.9米，宽度方向1.3米，安装完成后设备顶端距离安装地面的高度为1米，这个尺寸参数在车间布局时非常友好，不需要额外抬高基础，也不需要预留过大的侧向操作空间，设备两侧预留0.8米的操作通道就可以完成滤布更换、滤饼清理的日常维护作业。建模过程中特意还原了实际设备的装配公差逻辑，滤板与纵梁导向面之间预留了0.5-1mm的滑动间隙，

　　压紧推杆与端板的配合位置设置了导向套，避免推杆伸出过程中出现卡滞，支腿底板的螺栓孔采用长圆孔设计，允许安装时存在±10mm的基础位置偏差，降低现场安装的找平难度。从功能实现的角度，该结构依靠压紧装置将七块滤板压紧形成独立的滤室，带压料液从进料通道泵入各个滤室，固体颗粒被滤布截留形成滤饼，液体透过滤布从出液通道排出，完成固液分离的作业流程，相比真空过滤设备，这款压滤结构的滤饼含水率更低，对于黏度较高的料液适应性更强，滤板的压紧力可以根据料液的过滤特性灵活调整，避免压力过大导致滤布破损，或是压力不足出现喷料的问题。结构上没有多余的冗余设计，所有受力部件的截面尺寸都经过载荷校核，纵梁的挠度控制在千分之一以内，

　　满负荷压紧状态下不会出现明显的下弯变形，保证每一块滤板的密封面都能均匀贴合，滤板的把手结构直接卡装在纵梁的导向轨道上，拆卸时只需要沿轨道拉出即可，不需要额外的吊装设备辅助，单人就可以完成单块滤板的更换作业，日常维护的成本更低。在细节处理上，进料端的端板设置了加强筋网格结构，承受进料时的脉冲压力，出液端的位置预留了清液收集槽的安装位，现场安装时可以直接对接收集管道，不需要额外制作转接结构，支腿的高度设计刚好让滤板底部距离地面有足够的空间接装滤饼输送装置，或是直接放置滤饼收集桶，适配不同现场的出料布局需求。
