铰接式可调支撑座工业结构设计

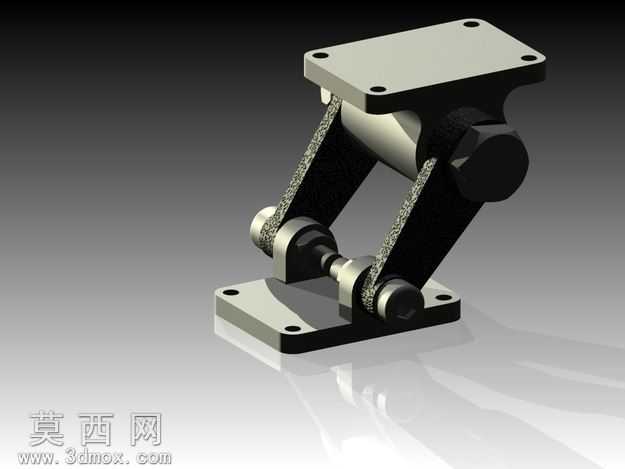

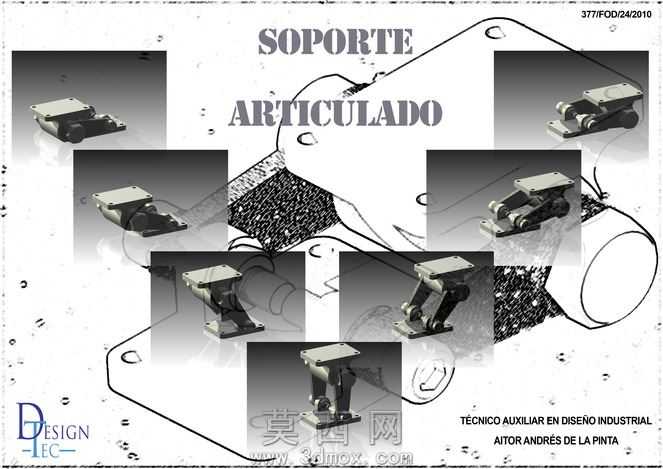

本作品为铰接式可调支撑座的三维设计方案，建模阶段依托参数化设计逻辑完成全结构搭建，首先对支撑座的底座安装面、铰接转动副、上部承载平台三大核心模块进行基准定位，确保各部件的装配公差符合机械设计通用标准。建模过程中对铰接部位的转动轴孔配合间隙做了精细化参数设置，预留了合理的转动活动余量，同时保证铰接副在锁紧状态下可提供足够的支撑刚性，避免承载时出现结构窜动。上部承载平台设计有标准化的安装孔位，可适配不同规格的被支撑工件，底座部分设置了多组固定安装孔，能够稳固安装在各类设备机架或工作台面上。材质渲染阶段，针对支撑座的金属材质特性做了写实化处理，主体结构采用哑光铸铁材质表现，还原了铸造金属的细微颗粒质感与表面磨砂效果，铰接转动轴部分采用光亮的镀铬钢材材质，通过光影对比突出转动副的精密加工属性，安装孔位的边缘做了倒角高光处理，体现机械加工的工艺细节。结构设计上采用多段铰接串联的形式，可实现多维度的角度调节与高度调整，能够满足不同倾斜角度、不同安装高度的支撑需求，各铰接节点均设计有独立的锁紧结构，调节到位后可通过锁紧件固定整体姿态，保证支撑状态的稳定性。设计思路围绕工业场景中不规则工件的柔性支撑需求展开，摒弃了传统固定支撑座无法调整姿态的弊端，通过多自由度铰接结构实现支撑角度与高度的灵活适配，可广泛应用于工业生产中的工件定位、设备辅助支撑、工装夹具配套等场景，整体结构紧凑无冗余部件，各受力部位均做了加强筋设计，在保证调节灵活性的同时兼顾了整体结构的承载能力，转动副的接触面做了耐磨结构优化，可延长长期反复调节使用的寿命，渲染输出的多角度效果图清晰展示了支撑座在不同调节姿态下的结构形态，直观呈现了产品的调节范围与结构特点。
