卧式液压驱动压缩机结构三维设计

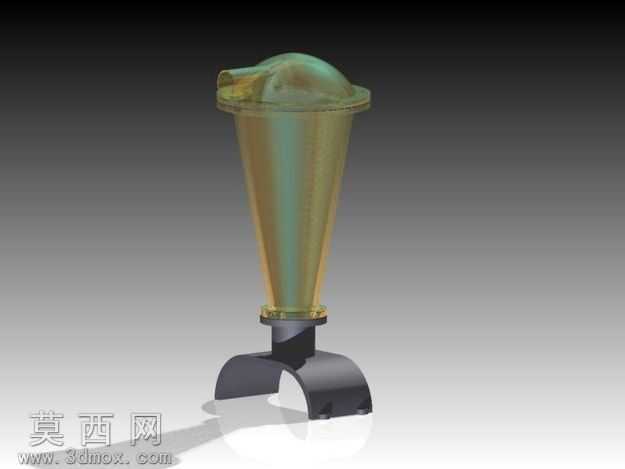

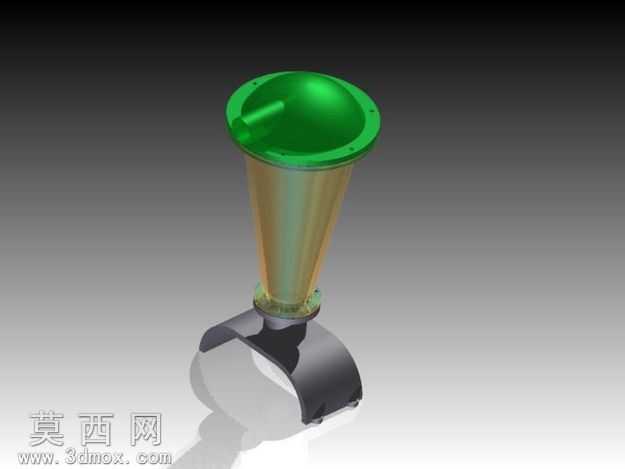

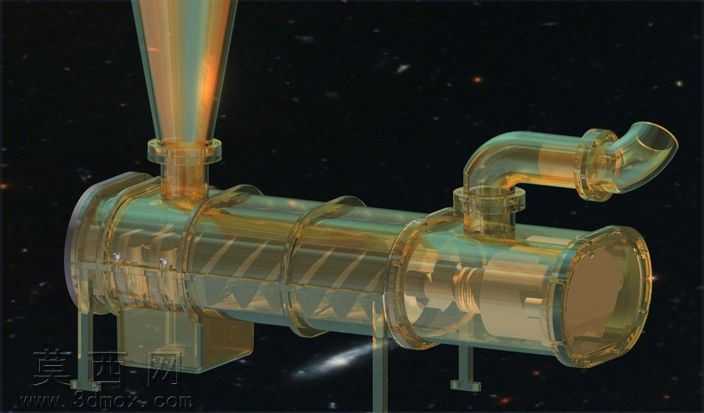

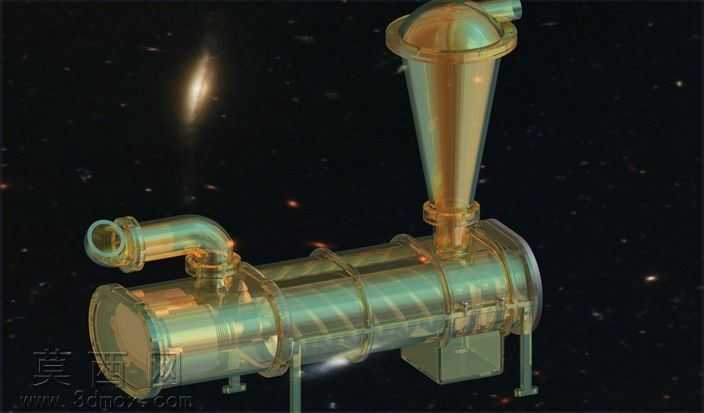

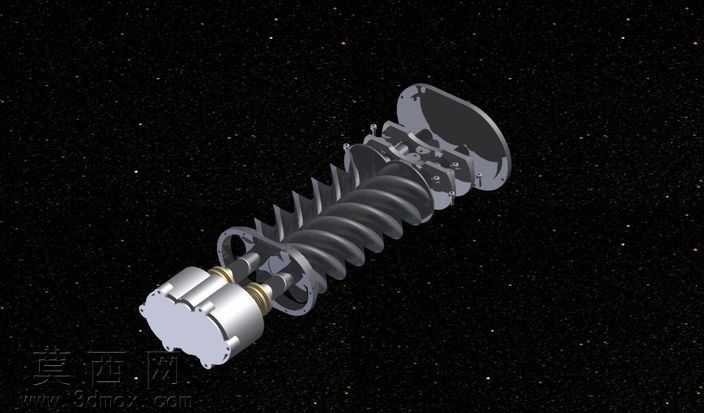

本作品为卧式液压驱动压缩机的三维设计模型，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先对压缩机的核心功能模块进行拆解，分别完成卧式承压筒体、内部螺旋输送压缩组件、顶部进料锥斗、侧部弯管出料接口、底部支撑支座、液压驱动连接端座等独立零件的建模，每个零件均严格按照机械设计规范设定尺寸公差与装配基准，确保各部件装配时无干涉错位。渲染阶段采用半透明琥珀色金属玻璃混合材质赋予筒体外壳，既可以清晰展示内部螺旋压缩转子的排布结构与运动路径，又能还原金属筒体的厚重质感与光泽度，场景搭配深色星空背景与弱光侧打光效果，突出设备的工业质感与结构层次感，同时通过材质透明度的梯度调整，区分不同功能部件的材质属性，进料锥斗采用高透材质突出进料导向结构，出料弯管采用稍低透明度的同色系材质强化接口的连接结构，底部支座采用哑光金属材质凸显支撑结构的稳定性。结构设计上采用卧式横向布置方案，相比立式压缩机拥有更低的整机重心，运行时振动幅度更小，内部螺旋压缩组件沿筒体轴向排布，通过液压驱动提供稳定的压缩推力，可实现流体介质的连续压缩输送，顶部锥斗结构可引导待压缩介质顺畅进入筒体内部，避免进料堵塞，侧部弯管出料口可对接后续输送管路，降低介质输出时的阻力损耗，底部双支座支撑结构可均匀承载整机重量，适配不同的工业安装场景。设计思路围绕液压驱动压缩机的工况需求展开，优先保障压缩过程的密封性与动力传递的稳定性，通过三维建模提前验证各部件的装配合理性，排查结构干涉问题，优化内部压缩腔的流道走向，减少介质压缩过程中的能量损耗，同时兼顾设备的拆装维护便利性，各连接法兰、端座均采用标准化接口设计，便于后期零部件的更换与检修，半透明的渲染效果也可用于产品展示、结构教学等场景，直观呈现液压压缩机的内部工作原理与结构组成。
